Oリング／Eリング用溝幅の選定方法｜欠け低減・振動抑制
🌟 Key Takeaways• 正しい溝幅は刃先の欠けと加工時の振動を抑制する
• OリングおよびEリングは国際規格で定められた溝幅値に従う必要がある
• 溝幅の公差は仕上げ面品質と工具寿命に直接影響する
• 工具選定はステンレスやアルミなど素材の硬さに応じて行う
• チップフローとホルダーの安定性は小径部品の浅溝加工で重要となる
ーーーーーーーーーーーーーーーーーーーーーーーーーーーーーーー
OリングおよびEリング用の溝加工は、高精度が求められる工程であり、特に小径部品や浅溝では注意が必要である。溝幅が不適切である場合、刃先欠け、振動、面粗度不良、さらには組付け不良につながる。したがって、溝幅選定の基本原理を理解することは、CNCオペレーターや製造技術者にとって重要である。
________________________________________
溝幅の基本概念（What & Why）
溝幅はシールおよび止め輪の機能に直接影響する重要寸法である。
• 溝幅が広すぎる場合：シールが緩くなり、漏れや脱落につながる
• 溝幅が狭すぎる場合：組付けできない、またはシールが変形する
OリングおよびEリングは、規格に基づいて適切な溝幅が定められている。

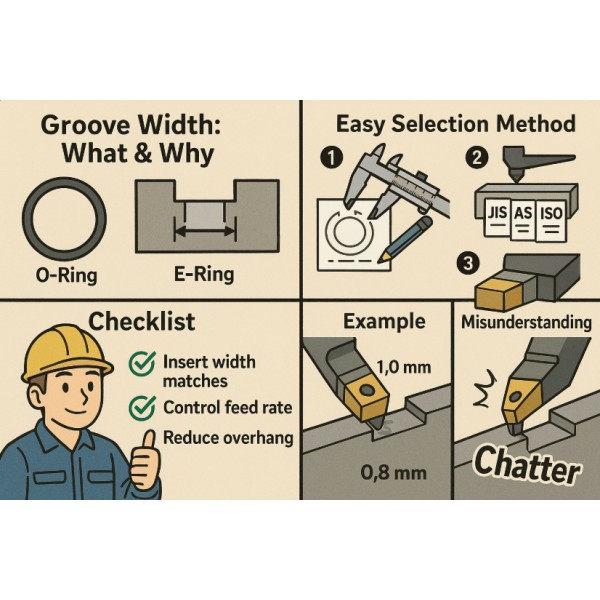

溝幅選定の簡易ステップ
1.図面または顧客仕様からOリング／Eリングのサイズを確認する
2.関連する JIS / AS / ISO 規格から溝幅値を参照する
3.バリ、ランアウト、素材の戻りを考慮し、同じ幅またはわずかに広いインサートを選択する
________________________________________
CNC技術者・プログラマー向けチェックリスト
• 規格に合ったインサート幅を使用する
• 刃先欠けを防ぐため feed rate を高くしすぎない
• 振動を抑えるため overhang を短くする
• ステンレスなど粘りのある素材には適したグレードの工具を使う
• Swiss-type では chip flow を安定させるため高剛性ホルダーを使用する
________________________________________
例とよくある誤解
例
小径 Oリングに 1.0 mm の溝幅が必要な場合、1.0 mm または 1.05 mm のインサートを使用する。
0.8 mm の刃で複数回切り広げる方法は、面粗度不良や振動の発生につながるため推奨されない。
誤解
「狭い溝には狭いインサートを使う方が安全」
→ 実際には、狭いインサートはランアウトを増加させ、チャタリングが発生しやすく、工具摩耗を早める。
________________________________________
📘 Summary
適切な溝幅の選定により、刃先欠けと振動を低減し、Oリング／Eリングの組付け精度が向上する。規格参照と素材に適した工具選択は、溝加工の基本である。
📥
