วิธีเลือกความกว้างร่องสำหรับ O-Ring / E-Ring｜ลดคมบิ่น ลดสั่นสะเทือน

🌟 Key Takeaways• ความกว้างร่องที่ถูกต้องช่วยลดคมบิ่นและลดแรงสั่นสะเทือนระหว่างการกลึง
• O-Ring และ E-Ring ต้องใช้ค่าความกว้างร่องตามมาตรฐานสากล
• ค่าความคลาดเคลื่อนของร่องมีผลโดยตรงต่อผิวงานและอายุการใช้งานของเครื่องมือตัด
• การเลือกเครื่องมือควรสัมพันธ์กับความแข็งของวัสดุ เช่น สเตนเลสหรืออะลูมิเนียม
• การควบคุม chip flow และความมั่นคงของด้ามจับช่วยลดปัญหาร่องตื้นบนชิ้นงานขนาดเล็ก
ーーーーーーーーーーーーーーーーーーーーーーーーーーーーーーー
ร่องสำหรับ O-Ring และ E-Ring เป็นส่วนงานที่ต้องการความแม่นยำสูงในกระบวนการกลึง โดยเฉพาะในชิ้นงานที่มีขนาดเล็กและความลึกของร่องตื้น หากกำหนดความกว้างร่องไม่ถูกต้อง อาจทำให้เกิดคมบิ่น สั่นสะเทือน ผิวงานไม่เรียบ หรือประกอบชิ้นส่วนไม่ได้ตามสเปกของลูกค้า ดังนั้นการเข้าใจหลักการเลือกความกว้างร่องจึงเป็นพื้นฐานสำคัญสำหรับผู้ปฏิบัติงานด้าน CNC และวิศวกรกระบวนการผลิต
________________________________________

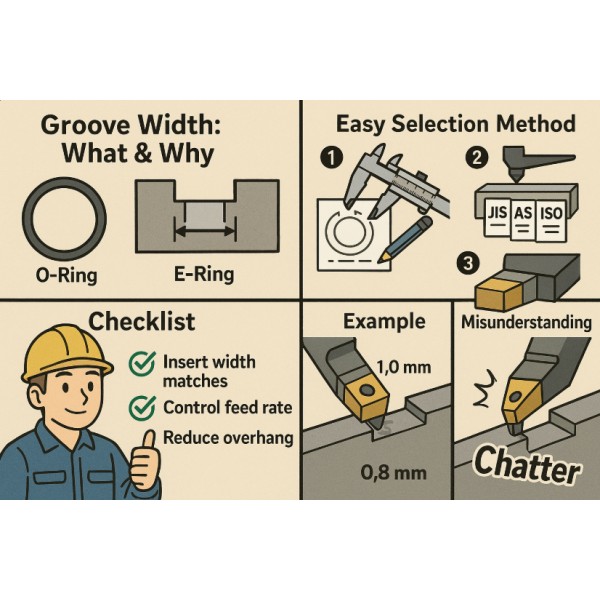

แนวคิดพื้นฐานของความกว้างร่อง (What & Why)
ความกว้างร่อง (Groove Width) เป็นระยะสำคัญที่ส่งผลโดยตรงต่อการประกอบซีลและแหวนล็อก หากความกว้างมากเกินไป ซีลจะไม่แน่นและอาจเกิดการรั่วซึมหรือหลุด ส่วนกรณีที่แคบเกินไปอาจประกอบไม่ได้หรือทำให้ซีลเสียรูป มาตรฐานของ O-Ring และ E-Ring มักกำหนดค่าความกว้างร่องตามขนาดที่ระบุไว้ในสเปก
วิธีเลือกความกว้างร่องแบบง่าย
การกำหนดความกว้างร่องทำได้โดยขั้นตอนต่อไปนี้
1. ระบุขนาด O-Ring หรือ E-Ring จาก drawing หรือสเปกที่ลูกค้ากำหนด
2. อ้างอิงค่าความกว้างร่องจากมาตรฐาน JIS / AS / ISO ที่เกี่ยวข้อง
3. เลือกคมมีดให้มีความกว้างเท่าหรือมากกว่าเล็กน้อย เพื่อชดเชย burr, runout และการคืนตัวของวัสดุ
________________________________________
Checklist สำหรับช่างและโปรแกรมเมอร์ CNC
• ใช้ Insert ที่มีความกว้างเท่าหรือใกล้เคียง Groove Spec
• ควบคุม feed rate ไม่ให้สูงเกินไปเพื่อลดความเสี่ยงคมบิ่น
• ลด overhang ของด้ามจับเพื่อลด vibration
• ใช้เกรดมีดที่เหมาะกับวัสดุ เช่น สเตนเลสที่ต้องใช้เกรดทนงานตัดเหนียว
• สำหรับ Swiss-type ควรเลือกหัวจับที่มี rigidity สูงเพื่อควบคุม chip flow
________________________________________
ตัวอย่าง + ความเข้าใจผิดที่พบบ่อย
ตัวอย่าง:
หาก O-Ring เบอร์เล็กต้องการความกว้างร่อง 1.0 มม. ควรใช้เครื่องมือตัดที่มีคมกว้าง 1.0 หรือ 1.05 มม. ไม่ควรใช้คมมีด 0.8 มม. แล้วกวาดหลายครั้ง เพราะจะทำให้ผิวงานไม่เรียบและเกิดสั่นสะเทือนได้ง่าย
ความเข้าใจผิด:
“ร่องแคบ ใช้คมมีดแคบกว่าไว้ก่อนปลอดภัยกว่า”
ความจริงคือการใช้มีดแคบกว่ามาตรฐานทำให้ runout สูง และเพิ่มโอกาสเกิด chatter ส่งผลให้คมมีดสึกเร็ว
________________________________________
📘 Summary
ความกว้างร่องที่เลือกอย่างถูกต้องช่วยลดคมบิ่น ลดแรงสั่นสะเทือน และทำให้งานประกอบซีลหรือแหวนล็อกเป็นไปตามสเปก การอ้างอิงมาตรฐานร่วมกับการเลือกเครื่องมือให้เหมาะสมกับวัสดุจึงเป็นพื้นฐานสำคัญสำหรับผู้เริ่มต้นด้านการกลึงร่อง
📥
เพื่อขยายความเข้าใจด้านงานกลึงร่อง สามารถศึกษาบทความ Advance ที่เกี่ยวข้องด้านล่างนี้ โดยบริษัท MMC Hardmetal (Thailand) เป็นแหล่งข้อมูลอ้างอิงสำคัญในบทความนี้
ーーーーーーーーーーーーーーーーーーーーーーーーーーーーーーー
❓ FAQ
Q1: จำเป็นต้องเลือก Insert ให้กว้างเท่ากับร่องเสมอหรือไม่?
ควรเลือกให้เท่าหรือใกล้เคียงที่สุด เพื่อรักษาความเรียบผิวงานและลดความสั่นสะเทือน
Q2: ทำไมงานร่องตื้นบน Swiss-type ต้องระวังเป็นพิเศษ?
เพราะ Swiss-type มีระยะ overhang สั้นและป้อนงานต่อเนื่อง หากเลือกคมมีดไม่เหมาะสมจะเกิด chatter ได้ง่าย
________________________________________
📚 Glossary (Key Terms)
• Groove Width: ระยะความกว้างของร่องที่กำหนดการประกอบซีล/แหวนล็อก
• O-Ring: ซีลรูปวงแหวน ใช้ป้องกันการรั่วซึม
• E-Ring: แหวนล็อกมาตรฐาน ใช้ตรึงเพลาหรือชิ้นส่วน
• Chatter: การสั่นสะเทือนที่เกิดจากคมมีดหรือชิ้นงาน
• Runout: ความคลาดเคลื่อนเชิงเรเดียลของระบบจับยึด
• Overhang: ระยะยื่นของด้ามมีดออกจากจุดจับ
• Rigidity: ความแข็งแรงของชุดหัวจับหรือด้ามมีด
• Feed Rate: ความเร็วป้อนมีดระหว่างการกลึง
________________________________________
📖 Reference
[1] O-Ring Groove Spec – Internal Technical Sheet (N/A) – Internal Validation
[2] Retaining Ring Dimension Standard – External Catalogue (N/A) – External Verification
________________________________________
🔗 Cluster Internal Link
• Core Content: https://prime.nc-net.com/92663/th/product_others/detail_goods/27157
• Advance Knowledge: https://prime.nc-net.com/92663/th/product_others/detail_goods/27648
________________________________________
🔒 Trust
เนื้อหานี้อ้างอิงข้อมูลจากบริษัท MMC Hardmetal (Thailand) เพื่อยืนยันความถูกต้องด้านข้อมูลเชิงวิศวกรรมตามมาตรฐานที่เกี่ยวข้อง
________________________________________
#งานกลึง #CNC #Grooving #ORing #ERing
#MachiningTips #CuttingTools #SurfaceFinish #Manufacturing #PrecisionEngineering
📆 Updated: 2025-12-04
