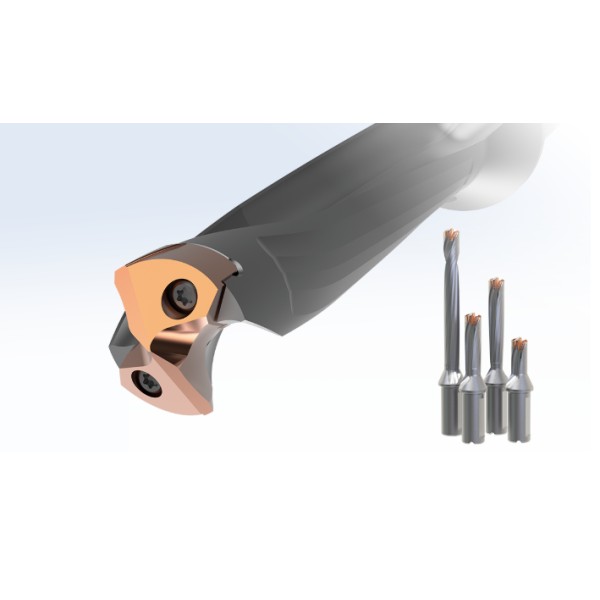

DXASシリーズ ― TRISTAR 高性能交換式超硬ドリル

🌟 Key Takeaways• DXAS Series は、1 穴あたりの加工コストを大幅に削減できる交換式カーバイドドリル
• Two-Screw システムにより、高い剛性とクランプ精度を実現
• Perfect Centering 構造により、ソリッドカーバイドドリル同等の穴精度を確保
• DP6020 コーティングにより、従来比 300–700% の工具寿命を達成
• P/M/K 材への対応と深穴加工で高い安定性を発揮
ーーーーーーーーーーーーーーーーーーーーーーーーーーーーーーー
■ 金属加工における一般的な穴あけ課題
ソリッド超硬ドリル（Solid Carbide Drill） を使用する多くの製造現場では、
工具交換頻度の多さによる高コスト, 穴の真円度の低下, および 硬質材や深穴加工時の切削不安定 が問題となっています。
特に S50C、SCM440、FC300 のような材料を加工する場合、これらの問題が顕著になり、
結果として生産効率の低下とコスト上昇を招きます。
ーーーーーーーーーーーーーーーーーーーーーーーーーーーーーーー
■ 主な原因
穴精度を左右する要因のひとつは、ドリルヘッドとボディの嵌合精度（ヘッド固定精度） です。
一般的なドリルでは、ヘッドとシャンク間に微小な芯ずれが生じ、
穴の偏心や振動、形状誤差を引き起こします。
さらに、単一クランプ式の固定構造では高負荷切削時に締結力が不足し、
ヘッドが緩み、早期摩耗につながります。
ーーーーーーーーーーーーーーーーーーーーーーーーーーーーーーー
■ 解決策 ― DXAS：TRISTARドリルシリーズの新世代モデル
DXASシリーズ は、三菱マテリアル（Mitsubishi Materials） が開発した
最新の 交換式超硬ドリル（Exchangeable Head Carbide Drill） であり、
従来の DVASシリーズ を進化させた新モデルです。
このDXASは以下の3つの性能を両立しています：
・ 穴あけコストの削減
・ 穴精度と真円度の向上
・ 工具寿命の大幅延長
ーーーーーーーーーーーーーーーーーーーーーーーーーーーーーーー
■ DXASシリーズの技術的特徴
1. ツースクリュー固定構造（Two-Screw Fastening System）
2本のスクリューによるヘッド固定機構を採用し、締付け時のシャンク変形を防止。
均一で高い締結力を確保し、高負荷切削でも安定したクランプを維持します。
長時間連続加工においてもヘッドの緩みが発生せず、高剛性・高信頼性を実現します。
2. パーフェクトセンタリング設計（Perfect Centering Design）
ヘッドとボディの中心軸を高精度に一致させることで、
穴の偏心を最小限に抑制。
ソリッド超硬ドリルと同等レベルの穴精度を実現し、
滑らかで安定した内面仕上げを可能にします。
3. 特殊超硬グレード DP6020（Al-Cr-Si-Ti-Nマルチレイヤーコーティング）
多層コーティングにより高硬度・高耐摩耗性・高耐酸化性を実現。
高温環境下でも安定した性能を発揮し、
従来品比300～700％の寿命延長を達成しました。
4. 低抵抗形状とXRポイントシンニング（Low Resistance Geometry & XR Point Thinning）
切削抵抗を低減し、硬度差のある被削材でも安定した穴あけを実現。
切削時の騒音・消費電力を抑制し、切りくず排出性能を向上。
深穴加工（Deep Hole Drilling）における切りくず詰まりを防止します。
5. 内部クーラント供給構造（Internal Coolant Flow System）
クーラントを直接切れ刃先端に供給することで、冷却性能と排出効率を向上。
可変ピッチフルート（Variable Helix Flute）により、
スムーズな切りくず流動を実現し、L/D比最大8倍の深穴加工にも対応します。
ーーーーーーーーーーーーーーーーーーーーーーーーーーーーーーー
■ MMCハードメタル（タイ）を選ぶ理由
MMCハードメタル（Thailand） は、
高精度穴あけおよび超硬切削工具ソリューション の専門メーカーです。
経験豊富な技術エンジニアが、被削材・加工条件・工具グレードに応じた
最適な切削条件と工具選定をサポートします。
その結果：
・ 1穴あたりのコスト最大70％削減
・ 工具寿命最大7倍延長
・ ソリッドドリル同等の高精度穴あけを実現
ーーーーーーーーーーーーーーーーーーーーーーーーーーーーーーー
📘 Summary
DXAS Series は、高精度・高寿命・低コストを同時に実現するために設計された交換式カーバイドドリルです。
Two-Screw 構造、Perfect Centering、DP6020 コーティングなどの先進技術により、
産業用途で求められる安定した穴あけ性能と高い経済性を提供します。
ーーーーーーーーーーーーーーーーーーーーーーーーー
❓ FAQ
Q1: DXAS はどのような材料に適していますか？
A1: P、M、K グループの材料（鋼、ステンレス、鋳鉄）に対応しています。
Q2: Two-Screw システムの利点は？
A2: 高い締結剛性を確保し、シャンクの歪みやヘッドの緩みを防止します。
Q3: DXAS はどのようにコスト削減を実現しますか？
A3: DP6020 コーティングにより 300–700% の長寿命化、さらに高精度加工で不良削減が可能なためです。
ーーーーーーーーーーーーーーーーーーーーーー
📚 Glossary (Key Terms)
Exchangeable Head Drill: ヘッドのみ交換可能なドリルで、工具コストと保守時間を削減
Two-Screw System: 2 点でヘッドを固定し、剛性と同心度を向上させる機構
XR Point Thinning: 切削抵抗と切りくず制御を改善する特殊刃先形状
L/D Ratio: 穴深さとドリル径の比率で、深穴加工能力の指標
ーーーーーーーーーーーーーーーーーーーーーー
📖 Reference
Mitsubishi Materials TOOL NEWS B279G – DXAS TRISTAR Series (2025)
Internal Cutting Report – DXAS vs Solid Carbide Drill (S50C / SCM440 / FC300)
MMC Hardmetal SEA Technical Catalogue
