【金型磨き】仕上がりがばらつく手磨き工程を機械化・自動化で品質向上

タイの製造現場では、金型磨き（金型研磨）工程において、手作業による仕上がりのばらつき、熟練作業者への依存、研磨作業の長時間化といった課題が多く見られます。

特にプラスチック成形、ゴム成形、ダイカスト、精密金型のメンテナンス工程では、金型表面の状態が成形品の外観品質、離型性、金型寿命、生産効率に大きく影響します。その一方で、手磨き工程を人に頼り続けると、作業者ごとの品質差や納期の長期化が発生しやすく、生産ライン全体のボトルネックになる場合があります。

本記事では、手磨き工程の課題を整理し、乾式噴流鏡面仕上げ装置「SIRIUS-Z（シリウスZ）」を用いた金型磨きの機械化・自動化について解説します。

目次

• 手磨き作業に伴うボトルネックと品質のばらつき
• 特殊な弾性研磨材を用いた乾式鏡面仕上げ技術
• 自動化システムの導入によるメリット
• 金型研磨における加工事例と効果
• タイ国内で相談できる金型研磨サービスとソリューション
• よくある質問
• 本記事を理解するためのキーワード

手磨き作業に伴うボトルネックと品質のばらつき

金型磨きは、成形品の外観、透明性、離型性、寸法精度、金型寿命に関わる重要な仕上げ工程です。放電加工後の白層やツールマーク、微細な凹凸を整えることで、成形不良の低減やメンテナンス性の向上につながります。

しかし、金型研磨を手作業に頼る場合、以下のような課題が発生しやすくなります。

• 作業者の熟練度によって仕上がりに差が出る
• 同じ金型でも作業者や作業時間によって光沢や面粗さがばらつく
• 長時間作業による疲労で品質が安定しにくい
• 狭い溝、深いリブ、内径部、コーナー部の磨きに時間がかかる
• エッジ部が丸まり、形状精度に影響するリスクがある
• 外部業者に依頼すると、金型を預けている間にライン停止や納期遅延が発生する

特にタイ国内の製造工場では、金型メンテナンスを現場の熟練者に依存しているケースも多く、手磨き工程の省人化・標準化・自動化は、品質管理とリードタイム短縮の両面で重要なテーマとなっています。

特殊な弾性研磨材を用いた乾式鏡面仕上げ技術

手磨き工程の属人化を抑える方法の一つが、乾式噴流鏡面仕上げ装置「SIRIUS-Z」による機械化・自動化です。

SIRIUS-Zは、特殊高分子材料「SLIDE-RING MATERIAL」を核体とした弾性メディアに、磨き用の研磨材を担持させ、圧縮エアの力でワーク表面へ高速噴射する乾式噴流研磨方式です。メディアは被加工物に衝突すると、表面形状に沿って変形し、すぐに跳ね返るのではなく、表面を擦るように移動しながら研磨します。そのため、金型表面の微細な凹凸をなめらかにし、鏡面仕上げや面粗度改善を狙うことができます。

また、ノズル方式のため、狙った箇所に研磨材を噴射しやすく、平面だけでなく、3D形状、細溝、内径部、コーナー部など、手作業や一般的な研磨工具では磨きにくい箇所にも対応しやすい点が特長です。

さらに、SIRIUS-Zにはメディアの自動再生機構（インライン再生）が搭載されています。長時間使用しても研磨能力を安定して維持しやすく、メディアの使用時間管理、交換、再生作業の手間を抑えられます。これにより、連続加工や量産時の品質安定化に貢献します。

自動化システムの導入によるメリット

金型磨きを手作業から自動噴流研磨へ移行することで、以下のようなメリットが期待できます。

• 仕上がり品質の安定化

ロボットや自動機と組み合わせることで、ノズルの動き、加工時間、噴射条件を一定化できます。これにより、作業者の感覚や経験に依存しやすい手磨き工程のばらつきを抑え、金型ごとの仕上がり品質を安定させやすくなります。

• 加工時間の短縮

手作業では数日かかる金型メンテナンスや仕上げ作業でも、機械化によって作業時間の短縮が期待できます。特に、同じ形状の金型や繰り返しメンテナンスが必要なワークでは、加工条件を標準化することで、リードタイム短縮と作業計画の立てやすさにつながります。

• 形状変化を抑えた研磨

SIRIUS-Zの弾性メディアは、被加工物の表面形状に沿って変形しながら研磨するため、エッジやコーナー部の形状変化を抑えた仕上げが可能です。精密金型や微細形状を持つ金型では、事前にテスト加工を行うことで、要求精度に合った処理条件を確認できます。

• 複雑形状・細部への対応

圧縮エアによる噴流加工のため、空気の流れが届く範囲で、細溝、内径部、突き当たり穴、コーナー部などの研磨にも対応しやすくなります。手作業では時間がかかる細部の磨きや、工具が入りにくい箇所の面粗度改善にも有効です。

• 省人化・夜間稼働・量産対応

ロボット搭載型や自動テーブル型の装置を導入すれば、金型や部品を一定条件で連続処理できます。作業者の負担軽減、省人化、夜間稼働、量産時の品質安定化を目指す工場にとって、金型磨き工程の自動化は有効な選択肢となります。

金型研磨における加工事例と効果

SIRIUS-Zは、金型や工具、精密部品など、さまざまなワークの鏡面仕上げ・面粗度改善に活用されています。

• 焼入れ鋼金型（STAVAX材）

型彫り放電加工を施したSTAVAX焼入材に対し、SIRIUS-Zで約45分間加工した事例では、加工前の表面粗さ Ra約0.3μm から、加工後 Ra約0.04μm まで改善したデータがあります。放電加工後の表面をなめらかにし、金型の離型性や成形品質の改善を狙う用途に適しています。

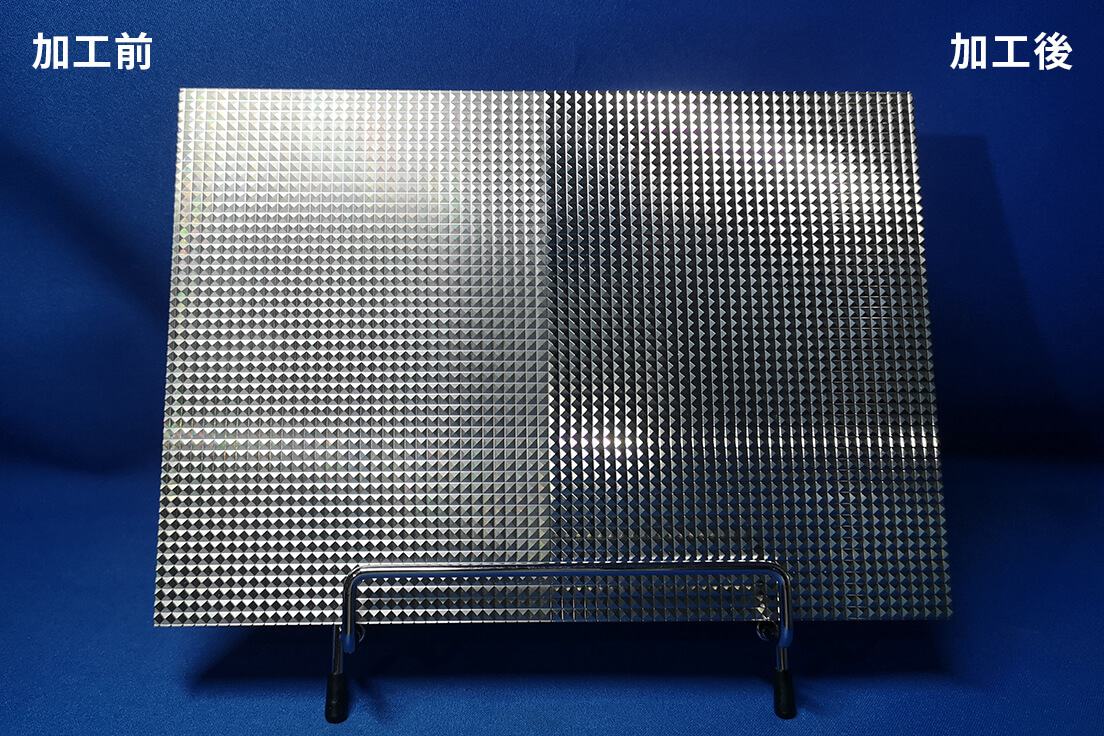

• 光源拡散用レンズ金型（NAK80材）

光源拡散用レンズ金型の事例では、表面粗さ Ra 0.094μm から Ra 0.044μm まで改善したデータがあります。光学部品や透明樹脂部品に関わる金型では、表面状態の管理が成形品の品質に直結するため、安定した研磨条件での加工が重要です。

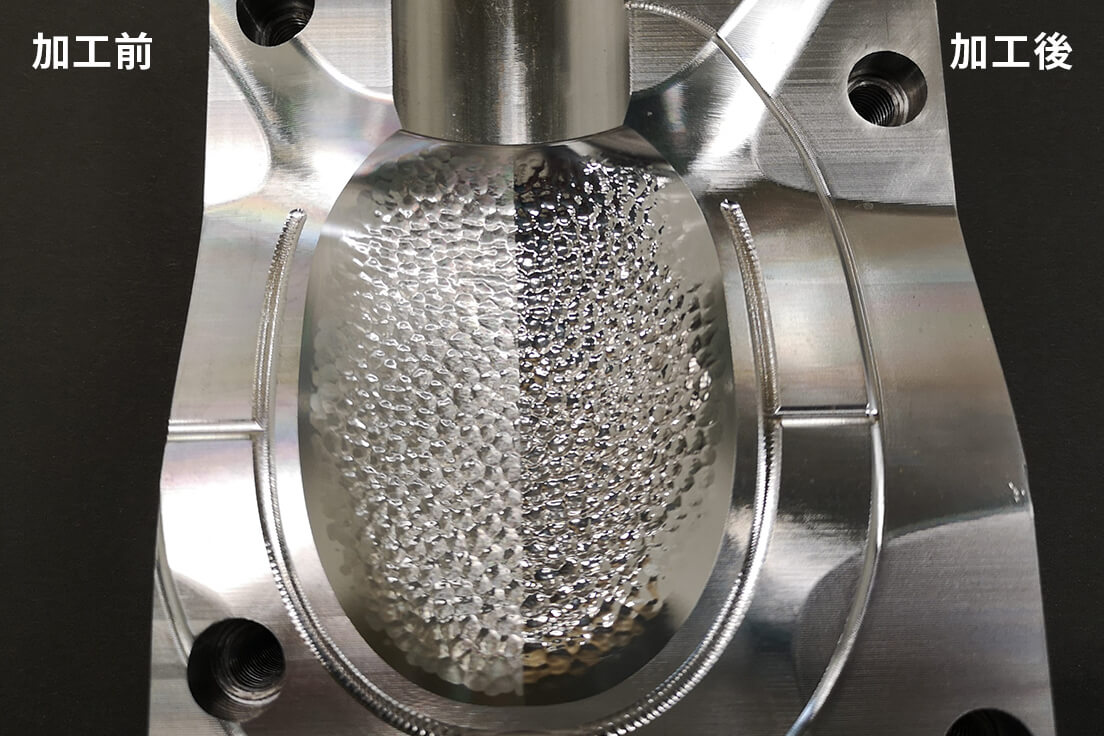

• プラスチック金型（NAK80材）

プラスチック金型では、金型表面を均一に仕上げることで、離型性の改善、成形品質の安定、金型寿命の向上が期待できます。特に、微細なツールマークや加工変質層の除去、成形不良の低減を目的とする場合に、SIRIUS-Zによる面改善が有効です。

タイ国内で相談できる金型研磨サービスとソリューション

Fuji Blastech (Thailand) Co., Ltd. は、タイ国内でブラスト加工、表面改質、金型磨き、受託加工、装置提案を行う専門企業です。お客様の課題に応じて、以下のような提案が可能です。

• 金型磨き工程の自動化相談
• SIRIUS-Zによるテスト加工
• 金型・工具・精密部品のブラスト受託加工
• 既存工程との比較評価
• 量産化を見据えた処理条件の検討
• 自動機・ロボット搭載装置の提案
• 初期投資を抑えた受託加工からの導入検討

装置をすぐに導入するのが難しい場合でも、まずは実ワークやテストピースを用いた受託加工で効果を確認できます。タイ国内でテスト加工や技術相談を行えるため、日本への輸送にかかる時間やコストを抑えながら、金型研磨工程の改善を検討できます。

よくある質問

Q. SIRIUS-Zは金型の狭いスリットや深いリブ、細溝でも磨くことができますか？
A. 空気の流れが届く範囲であれば、細溝、内径部、コーナー部などの磨きにも対応できます。ノズル方式のため、狙った箇所へメディアを噴射しやすく、手作業や一般的な工具では磨きにくい形状にも対応しやすい点が特長です。形状によって最適なノズルや加工条件が異なるため、事前のテスト加工をおすすめします。

Q. 噴流研磨によって金型の寸法精度が変わる心配はありますか？
A. SIRIUS-Zは、形状変化を抑えながら表面をなめらかにする研磨加工に適しています。ただし、材質、面粗さ、要求公差、加工時間、処理条件によって影響は異なります。精密金型や公差管理が厳しいワークでは、事前にテスト加工と測定を行い、要求仕様を満たすか確認することをおすすめします。

Q. メディアの自動再生機構のメリットは何ですか？
A. メディアの自動再生機構により、長時間使用しても研磨能力を安定して維持しやすくなります。メディアの使用時間管理、交換、再生作業の手間を抑えられるため、連続加工や量産時の品質安定化に貢献します。

Q. 手磨きと比較して、どのような工程に向いていますか？
A. 作業者による仕上がり差を抑えたい工程、細溝や内径部など手作業で磨きにくい箇所、同じ条件で繰り返し処理したい金型メンテナンス、量産部品の面粗度改善に向いています。反対に、粗いツールマークを大きく除去する工程では、前処理や別工法との組み合わせが必要になる場合があります。

Q. 装置導入前に効果を確認できますか？
A. はい。実際の金型やテストピースを用いたテスト加工により、表面粗さ、外観、離型性、清掃性、加工時間などを確認できます。まずは受託加工で効果を確認し、その後に装置導入や自動化を検討することも可能です。

本記事を理解するためのキーワード

• SLIDE-RING MATERIAL：低反発で弾性に優れた特殊高分子材料です。SIRIUS-Zメディアの核体として使用され、被加工物の表面形状に沿って変形しながら、表面を擦るように研磨します。
• 乾式噴流鏡面仕上げ：水や薬液を使わず、圧縮エアによって研磨メディアを噴射し、金属や工具、金型表面をなめらかに仕上げる研磨方式です。細溝、内径部、3D形状への対応がしやすい点が特長です。
• インラインメディア再生：装置内でメディアを自動的に再生・管理する機構です。長時間稼働時の研磨能力の低下を抑え、仕上がり品質の安定化とメディア管理の手間削減に貢献します。

※ 実際のワークを用いたテスト加工のご要望や、金型研磨工程の自動化に関するご相談は、Fuji Blastech (Thailand) Co., Ltd. までお気軽にお問い合わせください。
