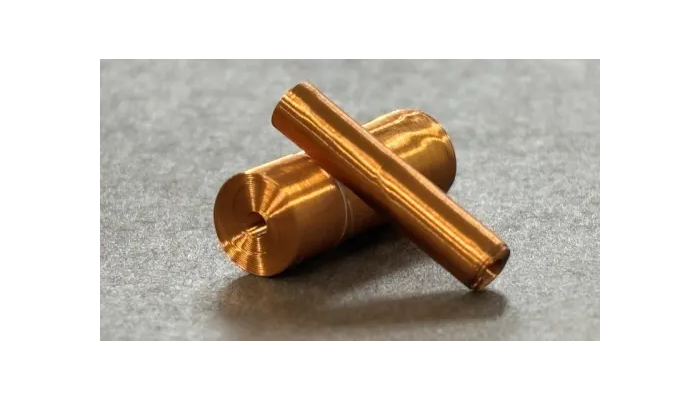

ท้าทายขีดจำกัดของการพันลวดแบบเรียงตัว! กรณีศึกษาการตรวจสอบคอยล์แกนอากาศด้วยเครื่องพันลวดที่ผลิตขึ้นเองภายในบริษัท
2026-05-05
ในภาคการผลิตความต้องการคอยล์ที่มีรูปทรงหลากหลายนั้นเพิ่มขึ้นตามข้อกำหนดด้านพื้นที่และประสิทธิภาพการใช้งาน โดยเฉพาะอย่างยิ่ง "คอยล์แกนอากาศทรงกระบอก" ซึ่งถือว่ามีความยากในการพันลวดสูงมาก และความแม่นยำในการพันแบบเรียงแถว (Layer Winding) คือตัวแปรสำคัญที่จะกำหนดคุณภาพของผลิตภัณฑ์โดยตรง
ในครั้งนี้ เราขอนำเสนอกรณีศึกษาจากการทดสอบที่เราจัดทำขึ้นเองตามโจทย์จริงที่ได้รับจากลูกค้าที่ว่า "จะสามารถพันลวดแบบเรียงแถวให้สวยงามลงบนคอยล์ทรงกระบอกที่มีหน้ากว้าง 20.5 มม. ได้ถึงระดับไหน?"
เบื้องหลังของความท้าทายในครั้งนี้ ยังมาจากความมุ่งมั่นของทีมวิศวกรที่ต้องการทดสอบและยืนยัน "ขีดจำกัดของประสิทธิภาพ" ของเครื่องพันลวด Pronec ของเราด้วยตนเองอีกด้วย
เงื่อนไขของคอยล์ที่ใช้ในการทดสอบ
รูปทรง: คอยล์แกนอากาศทรงกระบอก
ขนาดเส้นผ่านศูนย์กลางลวด: Φ0.08 มม. (ลวดขนาดเล็กพิเศษ)
เส้นผ่านศูนย์กลางภายใน (ID): Φ2 มม.
ความหนา (หน้ากว้างการพัน): 20.5 มม. (ซึ่งเป็นระยะสูงสุดที่เครื่องพันลวดของเราสามารถรองรับได้)
ปัจจัยสำคัญที่จำเป็นสำหรับการพันลวดแบบเรียงชั้น
ในกระบวนการพันลวด แม้แต่การเบี่ยงเบนเพียงเล็กน้อยก็ส่งผลกระทบต่อเนื่องไปยังชั้นถัดไป ทำให้ไม่สามารถรักษาความเป็นระเบียบของการเรียงแถวให้สวยงามได้ โดยเฉพาะอย่างยิ่งกับลวดขนาดเล็กพิเศษ (Ultra-fine wire) ดังเช่นที่ใช้ในการทดสอบครั้งนี้ ความคลาดเคลื่อนดังกล่าวจะปรากฏให้เห็นได้อย่างชัดเจน นอกจากนี้ เนื่องจากวัสดุลวดเองมีความแตกต่างกันในแต่ละล็อตการผลิต จึงจำเป็นต้องมีการปรับจูนอย่างละเอียดในหัวข้อต่าง ๆ ดังนี้:
การตรวจสอบสภาพผิวหน้าของลวด: เพื่อตรวจสอบความผันแปรของวัสดุในแต่ละล็อต
การปรับค่าความเร็วการพัน (Winding Speed) และอุณหภูมิฮีตเตอร์ให้เหมาะสมที่สุด
การปรับระยะห่างของทราเวิร์ส (Traverse): หรือจังหวะการเคลื่อนที่ของลวดในแนวขวางเพื่อการจัดเรียง
หากเงื่อนไขทั้งหมดนี้ไม่สอดประสานกันอย่างสมบูรณ์ การพันลวดแบบเรียงแถวที่มีความหนาแน่นสูง (High-density Winding) จะไม่สามารถเกิดขึ้นได้จริง
ความท้าทายและผลลัพธ์ที่ความเร็วรอบ 3,000 rpm
เพื่อให้สอดคล้องกับเงื่อนไขในขั้นตอนการผลิตจริง ในครั้งนี้จึงได้ดำเนินการพันลวดที่ความเร็วรอบ 3,000 rpm

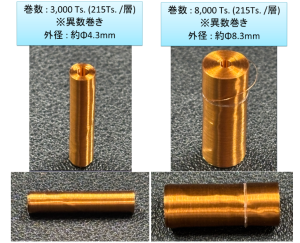

ผลปรากฏว่า สามารถยืนยันได้ว่าการพันลวดแบบเรียงแถวรูปทรงกระบอกที่สวยงามนั้น สามารถทำได้สูงสุดถึง 8,000 รอบ
※ สิ่งที่ดูเหมือนเส้นสีขาวบนคอยล์ 8,000 รอบ คือชั้นเคลือบประสานที่เกิดขึ้นในขั้นตอนการจัดการสายลวดลีด
บทสรุป: แก้ไขโจทย์ด้านการผลิตต้นแบบและการผลิตจริงด้วยการพันลวดความแม่นยำสูง
▶ ติดต่อสอบถามหรือขอใบเสนอราคาได้ผ่านทาง [แบบฟอร์มติดต่อสอบถามบนเว็บไซต์]
บทสรุป: แก้ไขโจทย์ด้านการผลิตต้นแบบและการผลิตจริงด้วยการพันลวดความแม่นยำสูง
ที่ Pronec เรามุ่งมั่นแก้ไขปัญหาของลูกค้าด้วยการใช้งานเครื่องพันลวดที่พัฒนาขึ้นเอง ซึ่งรองรับความต้องการที่หลากหลาย เช่น คอยล์แกนอากาศ (Air-core Coil) และคอยล์แบบพันบนโบบิน (Bobbin Coil)
ต้องการผลิตต้นแบบที่มีสเปกซึ่งบริษัทอื่นไม่สามารถรองรับได้
ต้องการบรรลุการพันลวดแบบเรียงแถวที่มีความหนาแน่นสูง
ต้องการสร้างความเสถียรในกระบวนการพันลวด
หากท่านกำลังเผชิญกับปัญหาเหล่านี้ โปรดติดต่อปรึกษาเราด้วยระบบที่รองรับอย่างครบวงจรตั้งแต่การผลิตต้นแบบไปจนถึงการผลิตจริงโดยวิศวกรของ Pronec จะเป็นผู้ให้คำปรึกษาและดูแลโดยตรง
▶ ติดต่อสอบถามหรือขอใบเสนอราคาได้ผ่านทาง [แบบฟอร์มติดต่อสอบถามบนเว็บไซต์]
หวังเป็นอย่างยิ่งว่าจะได้มีโอกาสให้บริการทุกท่าน
