Pocket Design ใน Carrier Tape ｜ ป้องกันชิ้นส่วนเสียหาย เพิ่มความแม่นยำในการผลิต

Pocket Design ใน Carrier Tape มีผลต่อความแม่นยำในการหยิบชิ้นส่วนอิเล็กทรอนิกส์ บทความนี้อธิบายว่าทำไมการออกแบบ Pocket ถึงสำคัญ พร้อมแนวทางเลือกผู้ผลิตที่เชื่อถือได้
＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝

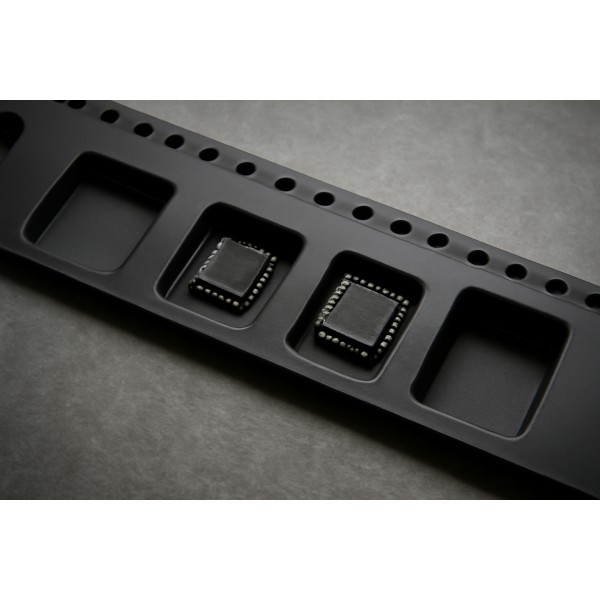

1. Pocket คืออะไรใน Carrier Tape?
Pocket คือช่องบรรจุชิ้นส่วนบนแถบ Carrier Tape สำหรับ SMT หรือ IC packaging โดยมีหน้าที่สำคัญในการ:
- ยึดชิ้นส่วนให้แน่นแต่ไม่แน่นเกินไป
- รองรับการดูดจับจากหัวดูด (Nozzle/Picker)
- ป้องกันการหมุนหรือกระแทกระหว่างขนส่ง
- ป้องกันการเกิดไฟฟ้าสถิตในบางกรณี
＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝
2. ความแม่นยำของ Pocket มีผลอย่างไร?
Pocket ที่ออกแบบไม่แม่นยำจะทำให้:
- ชิ้นส่วนหมุนหรือขยับ → เครื่องหยิบผิดตำแหน่ง
- หยิบไม่ขึ้น → เกิดการติดหรือดีด
- วัสดุฉีกขาดเมื่อดึงด้วยความเร็ว
- หัวดูดสุญญากาศดูดไม่ติดเพราะไม่มีช่องระบายลม
ความคลาดเคลื่อนเพียง 0.05–0.1 มม. ก็อาจทำให้ Yield Rate ลดลงทันที
＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝
3. องค์ประกอบหลักของ Pocket Design ที่ควรพิจารณา
- ขนาดภายใน (ยาว x กว้าง) > เผื่อจากขนาดชิ้นส่วน 0.1–0.3 มม.
- ความลึก > ต้องพอดี ชิ้นส่วนไม่เด้งออกหรือจมเกินไป
- R-Corner > ลดแรงกระแทก ป้องกันไฟฟ้าสถิต
- Vent Hole > ช่วยการดูดของหัวสุญญากาศ
- ความหนาผนัง > แข็งแรง ไม่บางจนฉีกขาด
- Pitch > ระยะห่างต้องตรงกับเครื่องป้อน
＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝
4. ตัวอย่างข้อผิดพลาดจาก Pocket Design ไม่เหมาะสม
- ใส่ IC 3x3 มม. ใน Pocket 3.5x3.5 มม. → ชิ้นส่วนหมุน
- ไม่มีมุมเอียง → หัวดูดชนขอบ
- ไม่มี Vent Hole → ดูดไม่ขึ้น
- วัสดุบาง → ฉีกขาดบน Reel
＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝
5. ทำไมควรเลือก Pocket Design แบบ Made-to-Order?
Standard Pocket อาจไม่เหมาะกับ:
- ชิ้นส่วนที่มี Lead ยื่น
- รูปร่างไม่สมมาตร
- ชิ้นส่วนมูลค่าสูง
Pocket Design แบบ Made-to-Order:
- ลด NG จากการหยิบผิด
- ป้องกันความเสียหาย
- เพิ่มความแม่นยำของ Vision Inspection
- ยืดอายุเครื่อง SMT
＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝
6. เลือกผู้ผลิต Carrier Tape อย่างไรให้มั่นใจใน Pocket Design?
ควรเลือกผู้ผลิตที่:
- มีทีม R&D Pocket Design
- ทำ Mockup ให้ตรวจสอบก่อนผลิตจริง
- รองรับมาตรฐาน JEDEC
- ตรวจสอบขนาดทุก Lot พร้อม Report
- มีประสบการณ์ในอุตสาหกรรมจริง
＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝
7. THAI ISIX กับความเชี่ยวชาญด้าน Pocket Design
THAI ISIX CO., LTD. คือผู้ผลิต Carrier Tape ความแม่นยำสูงรายแรกในไทยที่เชี่ยวชาญ Pocket Design แบบ Made-to-Order โดยเฉพาะ
จุดเด่น:
- ออกแบบ Pocket ให้ตรงกับรูปร่างชิ้นส่วนจริง
- บริการ Taping + ทดลองการใช้งาน
- รองรับวัสดุหลากหลาย: PS, PC, PET
- ใช้มาตรฐานญี่ปุ่น + ตรวจสอบทุกขั้นตอน
หากคุณต้องการ Carrier Tape ที่ออกแบบมาอย่างแม่นยำ พร้อมลดความเสียหายและเพิ่มประสิทธิภาพการผลิต THAI ISIX คือคำตอบ
📥 สนใจข้อมูลเพิ่มเติมหรือไฟล์ PDF สำหรับจัดซื้อ ติดต่อเราได้เลยครับ
＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝
