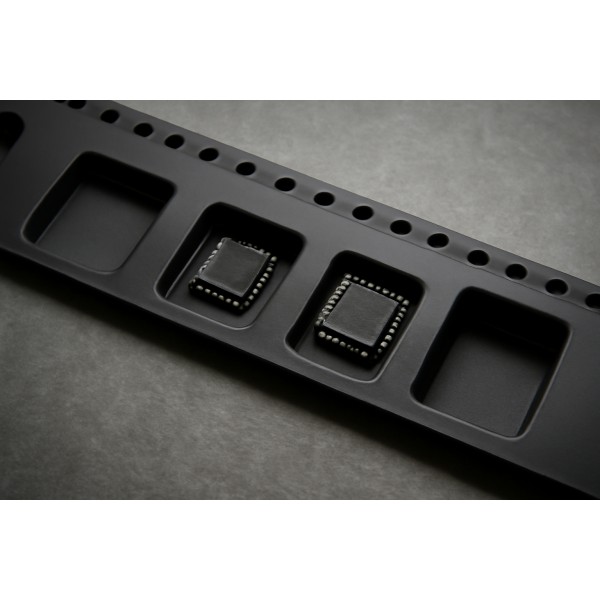

キャリアテープのポケット設計 │ SMTの提揃精度の要

キャリアテープのポケット設計は、部品提供の精度や止め止めを高め、生産性を向上させます。電子部品製造の系統者は必要な知識です。
＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝
1. ポケットとは
ICやダイオード、LEDなどの部品を格納するための凹穴部分です。適切なポケットは次の要素を満たす必要があります。
- フィットして固定されている
- 移動時に振れや回転を防ぐ
- 吸着ノズルが接続しやすい
＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝
2. 精度が不足すると?
0.05mmのずれでも次のような問題が発生する:
- ❌ 部品が回転し抽出エラー
- ❌ 通気穴がないための吸着失敗
- ❌ 薄すぎて後出時に破損
＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝
3. 設計ポイント
- 長さ x 幅 > 部品より0.1〜0.3mm大きめ
- 深さ > 保持でき、抽出もしやすい
- R角 > キズ防止
- 通気穴 > 吸着に必須
- 壁の厚さ > 変形防止
- ピッチ > 製造装置と一致させる
＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝
4. よくあるミス
- ⛔ 大きすぎる: 部品が回転
- ⛔ 通気が無い: 吸着失敗
- ⛔ 壁薄すぎ: 破損
＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝
5. カスタム設計が優れる理由
標準型は不向きな場合:
- 不定形な部品
- 覚知系の高精度な配置設計
- 辻高速装置
＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝
6. 信頼できる製造業者の要件
- ✅ R&D技術者が在籍
- ✅ 重要部のモデルを提供
- ✅ JEDEC準拠に応じたサービス
- ✅ 每ロットに検査レポート付与
＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝
7. THAI ISIXの強み
THAI ISIX CO., LTD. は、タイ初の高精度キャリアテープ制造業です。
- 部品図面によるカスタム設計
- 社内テーピングによる機能確認
- PS、PET、PCの材質対応
- 每ロットに検査レポート付与
詳細はPDFをご覧ください。
＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝＝
