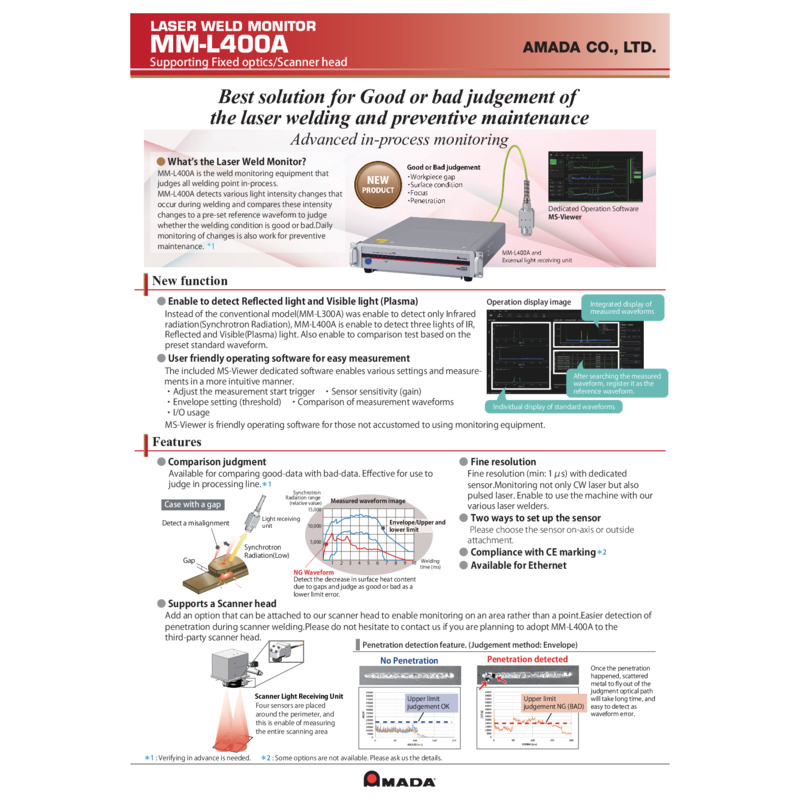

ระบบมอนิเตอร์งานเชื่อมเลเซอร์ MM-L400A ｜ตรวจสอบทุกจุดเชื่อมแบบอินโปรเซส
Key Takeaways
• ตรวจสอบคุณภาพการเชื่อมทุกจุดแบบอินโปรเซส
• เปรียบเทียบรูปคลื่นอ้างอิง (ปกติ) กับรูปคลื่นที่วัดได้ เพื่อตัดสินว่าปกติหรือไม่ปกติ (OK/NG)
• ตรวจจับแสง 3 ช่วงคลื่น เพิ่มความแม่นยำในการตรวจจับความผิดปกติ
• ติดตั้งได้ยืดหยุ่น ทั้งแบบร่วมแกน ภายนอก และกับหัวสแกน
• ความละเอียดต่ำสุด 1 ไมโครวินาที รองรับเลเซอร์ CW และพัลส์
________________________________________

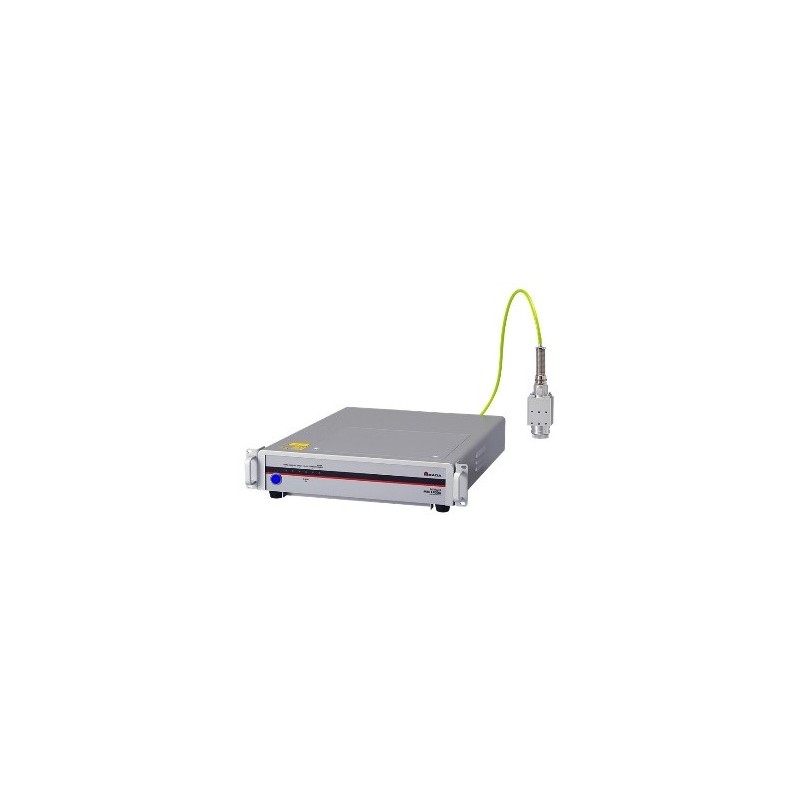

Laser Weld Monitor เป็นอุปกรณ์ตรวจสอบคุณภาพการเชื่อมเลเซอร์ในสายการผลิตแบบอินโปรเซส ตรวจสอบทุกจุดเชื่อมระหว่างกระบวนการ รองรับทั้งเลเซอร์แบบ CW (ต่อเนื่อง) และแบบพัลส์ ด้วยความละเอียดระดับไมโครวินาทีและการออกแบบขนาดกะทัดรัด จึงผสานเข้ากับสายการผลิตได้ง่าย
🔷 หลักการทำงาน: การเปรียบเทียบคลื่น
MM-L400A เปรียบเทียบคลื่นอ้างอิงที่ตั้งไว้ล่วงหน้า (OK) กับคลื่นที่วัดได้จริง หากคลื่นเบี่ยงเบนจากสภาวะปกติ ระบบจะตรวจจับความผิดปกติและส่งผล NG ก่อนใช้งานจำเป็นต้องยืนยันเงื่อนไขการตั้งค่า
🔷 การตรวจจับแสง 3 ประเภท
Laser Weld Monitor ตรวจจับแสงที่เกิดขึ้นบริเวณแนวเชื่อม ได้แก่
• แสงแผ่รังสีอินฟราเรดใกล้
• แสงสะท้อน
• แสงพลาสมาในช่วงที่มองเห็น
การตรวจจับหลายแหล่งช่วยเปรียบเทียบความเข้มแสงอย่างละเอียด ลดโอกาสพลาดการตรวจจับความผิดปกติ
🔷 ซอฟต์แวร์ควบคุม: MS-Viewer
MS-Viewer รองรับการตั้งค่าทริกเกอร์ ปรับเกน ตั้งค่าเอนเวโลป เปรียบเทียบคลื่น และตรวจสอบสถานะ I/O ใช้งานง่าย เหมาะสำหรับผู้เริ่มต้น
🔷 รูปแบบการติดตั้งและอุปกรณ์ที่รองรับ
รองรับการติดตั้งตัวรับแสงแบบภายนอก แบบร่วมแกน หรือใช้งานร่วมกัน สามารถติดตั้งกับชุดปล่อยเลเซอร์ที่มี CCD และหัวสแกนของบริษัท
🔷 รองรับหัวสแกน
ด้วยชุดรับแสงเฉพาะ สามารถขยายจากการตรวจจับแบบจุดเป็นแบบพื้นที่ตามช่วงการทำงานของเลนส์ fθ รองรับซีรีส์ GWM และ CL-H
🔷 การสื่อสารและการใช้งานในสายการผลิต
รองรับการสื่อสารผ่าน Ethernet (LAN) เชื่อมต่ออุปกรณ์ภายนอกและจัดการข้อมูลได้ เป็นไปตามมาตรฐาน CE และออกแบบประหยัดพื้นที่
🔷 ความละเอียดในการมอนิเตอร์
ความละเอียดต่ำสุด 1 ไมโครวินาที (1 μs) รองรับเลเซอร์แบบ CW และพัลส์
📘 Summary
Laser Weld Monitor ช่วยเพิ่มเสถียรภาพการควบคุมคุณภาพงานเชื่อมเลเซอร์ ด้วยความละเอียดสูง การตรวจจับหลายช่วงคลื่น และความยืดหยุ่นในการติดตั้ง
________________________________________
❓ FAQ
Q1: รองรับการเชื่อมแบบใดบ้าง
A1: รองรับการเชื่อมเลเซอร์แบบ CW และแบบพัลส์
Q2: วิธีตัดสินคุณภาพเป็นอย่างไร
A2: เปรียบเทียบคลื่นอ้างอิงกับคลื่นที่วัดได้จริง เพื่อพิจารณาผล OK/NG
Q3: ตรวจจับแสงชนิดใดบ้าง
A3: แสงอินฟราเรดใกล้ แสงสะท้อน และแสงพลาสมา
📚 Glossary (Key Terms)
• การมอนิเตอร์แบบอินโปรเซส: การตรวจสอบสภาวะระหว่างการเชื่อม
• คลื่น OK: คลื่นอ้างอิงจากงานที่ได้คุณภาพ
• ตัวรับแสงร่วมแกน: การรับแสงในแนวแกนเดียวกับลำแสงเลเซอร์
• ตัวรับแสงภายนอก: การรับแสงจากตำแหน่งนอกแนวแกนเลเซอร์
📖 Reference
Micro Welding Machine & Peripheral Equipment Product Information – AMADA CO., LTD. (N/A)
🔗 Cluster Internal Link
• Basic Knowledge:
• Advance Knowledge:
🔒 Trust
ข้อมูลทางเทคนิคในบทความนี้ได้รับการตรวจสอบโดยคุณ Kazutaka Suehiro จากบริษัท AMADA CO., LTD.
#มอนิเตอร์เชื่อมเลเซอร์ #เลเซอร์เชื่อม #การตรวจสอบอินโปรเซส #เลเซอร์อุตสาหกรรม
#การควบคุมคุณภาพ #อุตสาหกรรมการผลิต #สมาร์ตแฟกทอรี #AMADA #MM_L400A
📆 Updated: 2026-01-16
