電気絶縁材料の比較ガイド｜エポキシガラスと紙・布ベークライトの違い

エポキシガラス（G10／FR-4）とベークライト（紙・布ベークライト）は、いずれも電気絶縁用途で広く使われる熱硬化性樹脂系材料です。用途や要求特性が異なるため、耐熱性・絶縁性・寸法安定性を重視するならエポキシガラス、コストや衝撃耐性を重視するなら紙／布ベークライトが適しています。当社は両素材の切削加工と材料選定支援を行い、試作から量産まで対応します。
________________________________________________________________________________

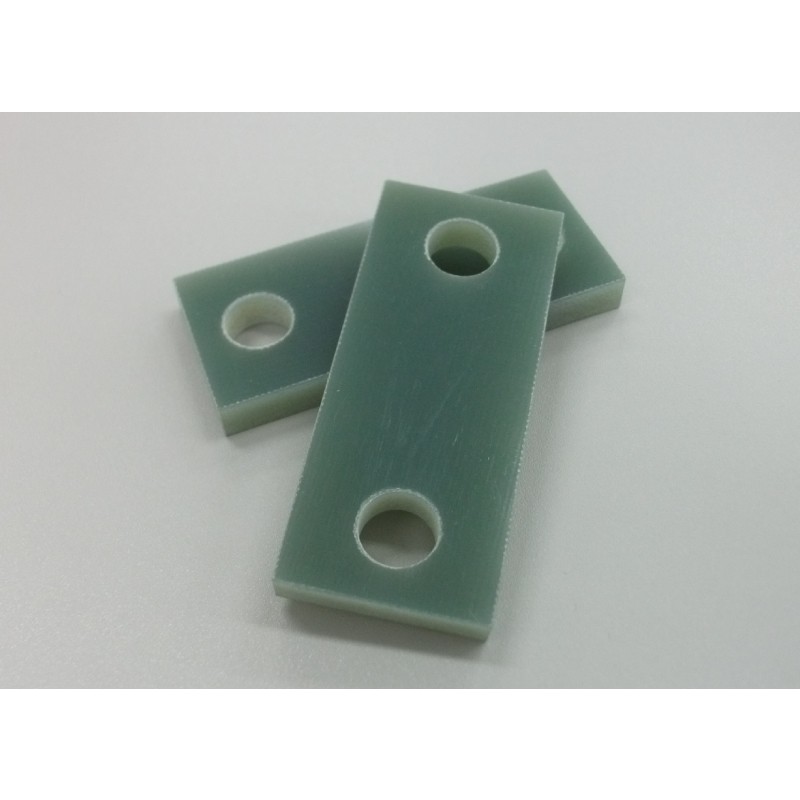

エポキシガラスの特性と利点 📘
構成：ガラス繊維にエポキシ樹脂を含浸・熱硬化させた積層材（代表グレード：G10、FR-4）。
主な特長
- 高い機械強度・剛性：薄板でも高精度加工が可能。
- 優れた耐熱性：連続使用温度の目安 約180℃。
- 優れた電気絶縁性・低誘電率：電子部品や基板周辺での絶縁材に最適。
- 高い難燃性：FR-4は UL94 V-0 相当の高難燃仕様あり。
- 耐薬品性・耐溶剤性：多くの環境で安定。
- 寸法安定性が高く反りが少ない：加熱時の収縮が小さく精密部品向け。
- 注意点：硬度が高いため衝撃や曲げで欠けやすい。切削時に粉塵が発生するため、集塵・防護対策が必要。
________________________________________________________________________________

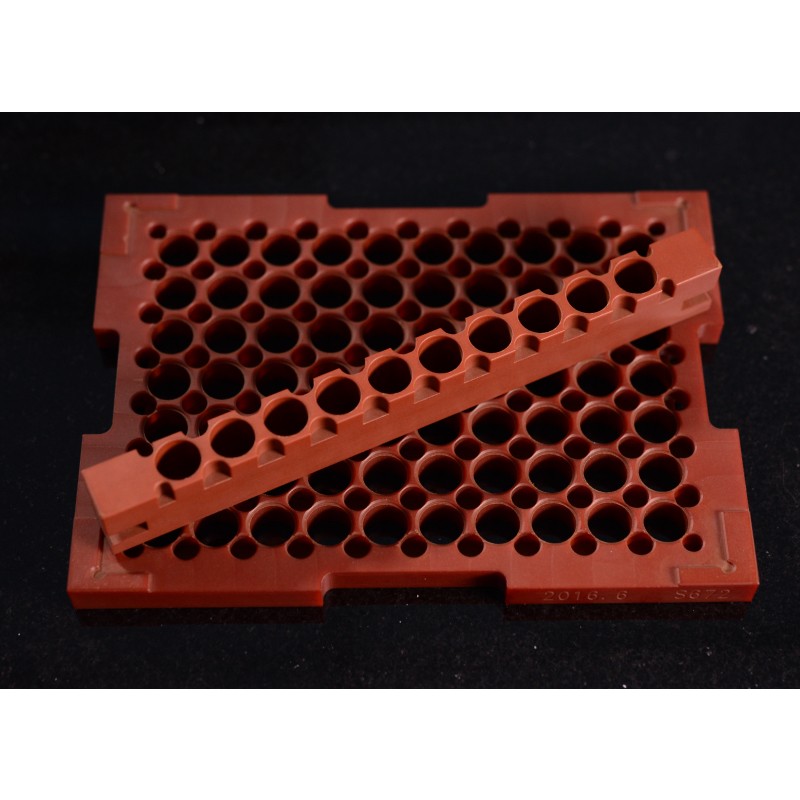

ベークライトの特性と利点 🟤
種類：紙ベークライト（例：PL-PEM、PL-PEV）と布ベークライト（例：PL-FLE）。
主な特長
- 優れた電気絶縁性：配電盤、変圧器、絶縁端子板などの伝統的材料。
- コスト面の選択肢：紙ベークライトは比較的安価で汎用性が高い。
- 衝撃耐性に優れるタイプあり：布ベークライトは衝撃に強く耐久性が高い。
- 注意点：耐熱性はエポキシガラスより低め（目安 約130℃）。切削時に粉塵が発生するため、集塵・防護対策が必要。用途に応じたグレード選定が重要です。
________________________________________________________________________________
当社の対応力と加工上のポイント 🏭
- 加工設備とノウハウ ：集塵・防護設備、適切な工具選定、切削条件の最適化により、エポキシガラスの欠けや粉塵問題を抑制。ベークライトは素材特性に合わせた加工条件で高品質に仕上げます。
- 材料選定支援 ：用途（耐熱・耐衝撃・コスト・難燃性）に応じて最適なグレードを提案します。
