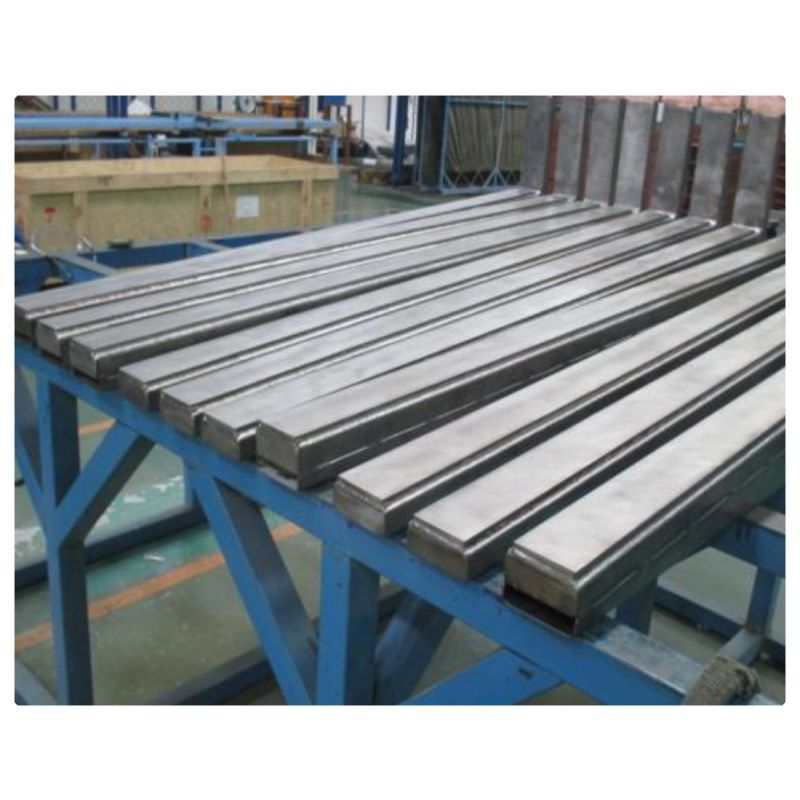

【タイ現地補修】大型めっき用鉛電極のFRPライニング補修・ピンホール検査｜日本返送時と比べ補修費用を約6〜7割に抑制

SPF (THAILAND) CO., LTD.は、タイ・チョンブリ工場にて、大型めっき用鉛電極の補修・リペアを受託しています。鉛電極や鉛・スズ合金電極に対応し、1基からの補修相談が可能です。

日本へ返送して修理する場合に比べ、タイ国内で回収・補修・再生を行うことで、国際輸送費やリードタイムを抑えながら、既存電極を有効活用できます。FRPライニング補修、鉛放電面の再生、ピンホール検査、超音波厚さ測定などを組み合わせ、めっきラインの安定稼働とメンテナンス費用の削減に貢献します。

目次

• タイ現地での電極再生メリットと輸送コスト削減効果
• 液浸透による内部腐食を防止する一体積層技術とFRPライニング補修
• 大型電極リペアの対応仕様と関税還付制度の活用体制
• 超音波厚さ測定と全数カラーチェックによる品質保証体制
• 他社製電極の不具合分析に基づくリプレイス・リペア解決事例

■　タイ現地での電極再生メリットと輸送コスト削減効果

東南アジアの鉄鋼めっきライン（連続電気めっきライン）で使用される大型の鉛電極は、操業継続に伴い表面の鉛が少しずつ消耗していきます。摩耗した電極を日本へ返送してメンテナンスする場合、高額な国際輸送費が発生し、さらに長期間の輸送リードタイムによって予備電極の保有数を増やす必要がありました。

SPF (THAILAND) CO., LTD.は、タイ国内のチョンブリ工場に電極の回収・再生設備を備えており、タイ国内および周辺国からのリペア依頼を現地で受け入れています。鉛の表面を削り取り、再度積層して新品同様に仕立て直して返却するサイクルをタイ国内で完結させることで、日本へ送り返して修理する場合と比較して費用を約6〜7割に抑え、新品を購入する場合と比較して約半額の費用低減を可能にします。

■　液浸透による内部腐食を防止する一体積層技術とFRPライニング補修

電極の鉛放電面は、使用を重ねることで酸化し、表面に二酸化鉛が生成されて剥がれ落ちていきます。消耗した面に対して、劣化した鉛を単に上から溶接して重ねるだけの補修手法をとると、新旧の鉛の間に微細な隙間（ミルフィーユ状の界面）が生じやすく、ここからめっき液が染み込んでクラックや鉛シートの剥離を招く原因となります。

当社では、劣化した放電面を機械的に除去した上で、下層の鉛を適切に溶かし込みながら新しい鉛を一体化させる肉盛技術を適用しています。新旧の鉛層の間に発生しやすい界面を抑えた一体構造に仕上げることで、めっき液の浸透による内部腐食、クラック、鉛層の剥離リスクを低減します。

また、電極外周を覆うFRPライニングの劣化部位についても、状態を確認した上で補修・再コーティングを行います。これにより、スズめっき槽やクロムめっき槽などの過酷な使用環境においても、電極の耐久性向上と安定した通電性能の維持に貢献します。

■　大型電極リペアの対応仕様と関税還付制度の活用体制

缶詰の缶材やボトルの王冠用として使用される、板厚0.2〜0.35mm、幅1m超のスチールシートを高速で連続処理する電気めっきライン用の大型電極に対応しています。一品一様の個別設計による補修や、他社設計の電極構造に合わせた取り合い箇所の調整も社内で設計・加工を行います。

タイ国内のお客様だけでなく、フィリピン、ベトナム、マレーシア、インドネシアといった東南アジア各国の鉄鋼メーカー様に対しても、再輸出を前提とした保証金還付スキーム（関税還付制度）を活用した一時輸入補修プロセスを提供しています。これにより、タイ国外からの往復輸送時における関税負担を抑え、日本への送還比で約7〜8割の総費用に抑えたリペア物流体制を整備しています。

■　対応仕様テーブル

■　超音波厚さ測定と全数カラーチェックによる品質保証体制

銅と鉄の接合部、あるいは鉛クラッド部分に目に見えない微細なピンホールが残っていると、めっき液が毛細管現象で芯材へと浸透し、基材を著しく腐食させて通電不良や突然の電極寿命を引き起こします。

当社では、鉛の正確な残量を科学的に計測するため、超音波厚さ計を用いた非破壊測定を実施しています。音波の反射スピードから正確な残厚を割り出し、残存する鉛のデータを基に適切な補修肉盛量と見積もりをご提案します。さらに、積層および機械加工の完了後には、電極表面およびFRPライニング境界の全数に対して浸透探傷試験（カラーチェック）を徹底し、微小な孔（ピンホール）やクラックの有無を目視確認して液浸透リスクを未然に排除した上で出荷します。

■　主要設備・試験機器

※詳細をお知りになりたい方は資料をダウンロードされるか、下記のフォームよりお問合せください

■　他社製電極の不具合分析に基づくリプレイス・リペア解決事例

めっき工場において「他社で製作した電極の寿命が極端に短い」「FRPが浮いてきて内部が腐食している」といった問題が発生した際、当社チョンブリ工場に不具合品を直接お持ち込みいただき、分解して内部構造を調査することが可能です。

原因が接合部の不完全なピンホール処理や、鉛積層時の界面剥離による液浸透であることを特定した上で、芯材が健全な場合は、当社の「一体構造」積層技術と新規FRPコーティングによるリペア（新品同様への仕立て直し）を提案します。芯材自体が溶解してしまっている場合は、元の取り合い寸法を完全にトレースした上で、耐久性をさらに高めた構造設計による新規リプレイス電極をタイ国内で設計・製造して納入いたします。

■　よくあるご質問（FAQ）

Q1: 図面や詳細な元の仕様書が手元にない他社製の電極ですが、リペアの見積もりや相談は可能ですか？
A1: はい、図面がない場合でも現物をお預かりして、当社のタイ工場にて各部の寸法や取り合い形状を直接測定し、仕様を割り出すことが可能です。一品一様のオーダーメイド設計として、適切な補修計画およびお見積もりをご提案いたします。

Q2: ベトナムやマレーシアなど、タイ国外からリペアを依頼する場合、一時輸入に伴う関税の手続きやコストはどうなりますか？
A2: 当社では、再輸出を前提とした関税保証金還付制度（関税還付スキーム）を利用した物流管理に慣れております。手続きをスムーズに進めるためのサポートを行い、タイ国外のお客様にも関税の二重負担なく現地での補修サービスをご提供できる体制を整えています。

Q3: 電極のリペア（仕立て直し）を依頼する最適なタイミングはありますか？
A3: 放電面の鉛が摩耗し、芯材（鉄・銅）が露出する前の「鉛の残厚が8〜10mmになった段階」での改修を強く推奨しています。芯材自体が露出して溶解してしまうと、高価な銅芯や鉄構造を再利用できなくなり、新規製作が必要となるためコスト負担が増加してしまいます。

※詳細をお知りになりたい方は資料をダウンロードされるか、下記のフォームよりお問合せください
