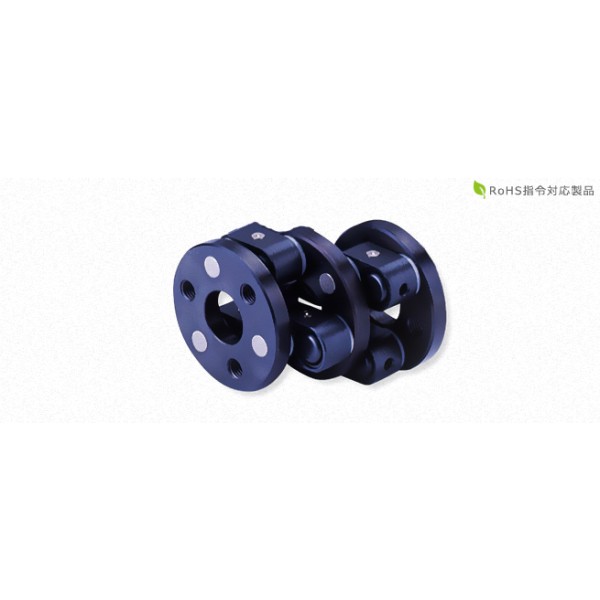

Schmidt (คัปปลิ้งแบบข้อต่อ)NSS (Miki Pulley Thailand)
Schmidt Link Type Coupling NSS Model เป็นคัปปลิ้งเยื้องศูนย์ที่ส่งกำลังได้อย่างน่าเชื่อถือโดยใช้การเคลื่อนที่แบบข้อเหวี่ยงของลิงก์ กำลังที่ป้อนเข้าสู่จานปลายด้านหนึ่งจะถูกส่งไปยังจานปลายอีกด้านหนึ่งผ่านลิงก์และจานกลาง ปริมาณการเยื้องศูนย์ถูกกำหนดโดยความยาวของลิงก์ ทำให้มั่นใจได้ถึงการส่งกำลังที่ราบรื่นแม้จะมีการเยื้องศูนย์ นอกจากนี้ ยังสามารถเคลื่อนที่ขนานของแกนได้ระหว่างการหมุน ซึ่งช่วยให้การทำงานมีความยืดหยุ่น มีรุ่นมาตรฐานที่มีลิงก์ 3×2 และรุ่นกึ่งมาตรฐานที่มีลิงก์เพิ่มขึ้นเพื่อรองรับแรงบิดที่สูงขึ้น
คุณสมบัติ
- ค่าความคลาดเคลื่อนการเยื้องศูนย์สูง: รองรับการเยื้องศูนย์ได้สูงสุดถึง 183 มม. ทำให้การส่งกำลังมีความยืดหยุ่น
- การเคลื่อนที่ขนานระหว่างการหมุน: การส่งกำลังผ่านการเคลื่อนที่แบบข้อเหวี่ยงของลิงก์ช่วยให้แกนสามารถเคลื่อนที่ขนานกันได้ระหว่างการหมุน
- แรงบิดที่อนุญาตสูง: รุ่นกึ่งมาตรฐานที่มีลิงก์เพิ่มขึ้นรองรับแรงบิดที่สูงขึ้น
- ความน่าเชื่อถือและความทนทาน: โครงสร้างที่แข็งแรงและวัสดุคุณภาพสูงให้ประสิทธิภาพที่ยาวนานและมั่นคง
- การใช้งานที่หลากหลาย: เหมาะสำหรับการใช้งานที่หลากหลาย รวมถึงเครื่องรีดขึ้นรูปและอุปกรณ์การผลิตผลิตภัณฑ์สุขภัณฑ์
ข้อมูลจำเพาะ
- ชื่อรุ่น: NSS 7.3.7, NSS 7.7.9, NSS 10.9.12, NSS 13.9.14, NSS 16.10.16, NSS 20.9.20, NSS 20.9.20/4, NSS 20.9.23/5, NSS 20.9.25/6, NSS 20.9.33/8, NSS 20.9.39/10
- แรงบิดที่อนุญาต: 137 N・m ถึง 7850 N・m
- ความเร็วรอบสูงสุด: 250 ถึง 3000 min⁻¹
- ค่าเผื่อการเยื้องศูนย์: 9 มม. ถึง 183 มม.
วัสดุ:
- วัสดุพิน: เหล็กกล้าผสมโครงสร้าง
- วัสดุจาน: เทียบเท่า S45C (รมดำ)
- วัสดุลิงก์: เหล็กกล้าคาร์บอนโครงสร้าง (รมดำ)
- ช่วงอุณหภูมิการทำงาน: -10℃ ถึง 60℃
การใช้งาน
- เครื่องรีดขึ้นรูป
- อุปกรณ์การผลิตผลิตภัณฑ์สุขภัณฑ์
Schmidt Link Type Coupling NSS Model ให้การส่งกำลังที่น่าเชื่อถือและค่าความคลาดเคลื่อนการเยื้องศูนย์สูงในเครื่องรีดขึ้นรูปและอุปกรณ์การผลิตผลิตภัณฑ์สุขภัณฑ์
สำหรับรายละเอียดเพิ่มเติม โปรดดาวน์โหลดไฟล์ PDF หรือติดต่อเราได้เลย
