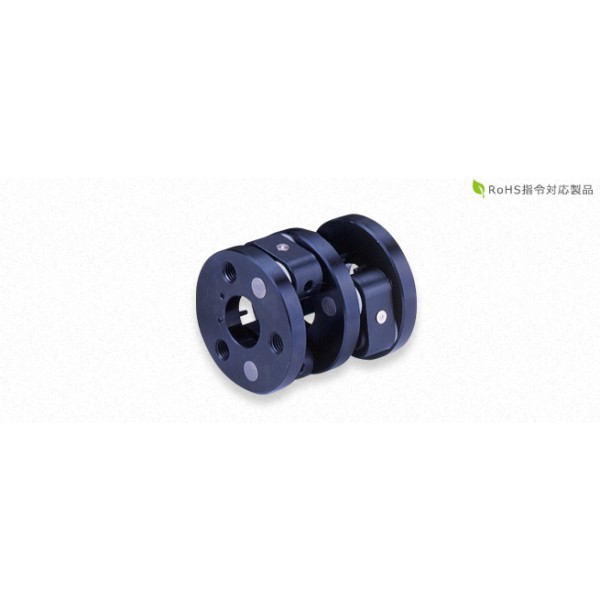

ชุมิทท์ (คัปปลิ้งแบบลิงค์) รุ่น DL (ประเทศไทย มิกิ พูลเล่ย์)
คัปปลิ้งแบบลิงก์รุ่น DL ของ Schmidt เป็นคัปปลิ้งที่ใช้การเคลื่อนที่แบบข้อเหวี่ยงของลิงก์เพื่อรองรับการเยื้องศูนย์ของเพลา คัปปลิ้งนี้ส่งกำลังที่ป้อนเข้ามาจากแผ่นปลายด้านหนึ่งไปยังแผ่นปลายอีกด้านหนึ่งได้อย่างน่าเชื่อถือผ่านลิงก์และแผ่นกลาง เนื่องจากการส่งกำลังผ่านลิงก์ ทำให้เกิดแรงปฏิกิริยาน้อยมาก และสามารถรองรับการเยื้องศูนย์ขนาดใหญ่ได้สูงสุดถึง ±4 มม. เหมาะอย่างยิ่งสำหรับการใช้งานในเครื่องขึ้นรูปม้วน (roll forming machine) และอุปกรณ์การผลิตผลิตภัณฑ์สุขอนามัย (sanitary product manufacturing equipment) โดยให้ความน่าเชื่อถือและประสิทธิภาพสูง
■ คุณสมบัติ
・ รองรับการเยื้องศูนย์ขนาดใหญ่: รองรับการเยื้องศูนย์ได้สูงสุด ±4 มม. ทำให้ส่งกำลังได้อย่างยืดหยุ่น
・ แรงปฏิกิริยาต่ำ: การส่งกำลังผ่านลิงก์ทำให้เกิดแรงปฏิกิริยาน้อยมาก
・ ความน่าเชื่อถือสูง: โครงสร้างที่แข็งแรงและวัสดุคุณภาพสูงช่วยให้มีอายุการใช้งานยาวนานและประสิทธิภาพที่เสถียร
・ รองรับการใช้งานหลากหลาย: สามารถใช้กับอุปกรณ์ต่างๆ เช่น เครื่องขึ้นรูปม้วนและอุปกรณ์การผลิตผลิตภัณฑ์สุขอนามัย
■ ข้อมูลจำเพาะ
・ ชื่อรุ่น: DL 7.7-02, DL 7.9-03, DL 10.12-04, DL 13.14-04, DL 16.16-04, DL 20.20-04
・ แรงบิดที่ยอมรับได้: 93 N・m ～ 2310 N・m
・ ความเร็วรอบสูงสุด: 1000 ～ 2000 min⁻¹
・ ปริมาณการเยื้องศูนย์ที่ยอมรับได้: สูงสุด ±4 มม.
・ วัสดุ:
‐ วัสดุพิน: เหล็กกล้าผสมสำหรับงานโครงสร้าง
‐ วัสดุแผ่นดิสก์: เทียบเท่า S45C (ผ่านกระบวนการรมดำ)
‐ วัสดุลิงก์: เหล็กกล้าคาร์บอนสำหรับงานโครงสร้าง (ผ่านกระบวนการรมดำ)
‐ ช่วงอุณหภูมิใช้งาน: -10℃ ～ 60℃
■ การใช้งาน
・ เครื่องขึ้นรูปม้วน (Roll Forming Machine)
・ อุปกรณ์การผลิตผลิตภัณฑ์สุขอนามัย
คัปปลิ้งแบบลิงก์รุ่น DL ของ Schmidt ช่วยให้การส่งกำลังมีความน่าเชื่อถือและรองรับการเยื้องศูนย์ได้สูงในเครื่องขึ้นรูปม้วนและอุปกรณ์การผลิตผลิตภัณฑ์สุขอนามัย
สำหรับรายละเอียดเพิ่มเติม โปรดดาวน์โหลดไฟล์ PDF หรือติดต่อสอบถามได้เลย
