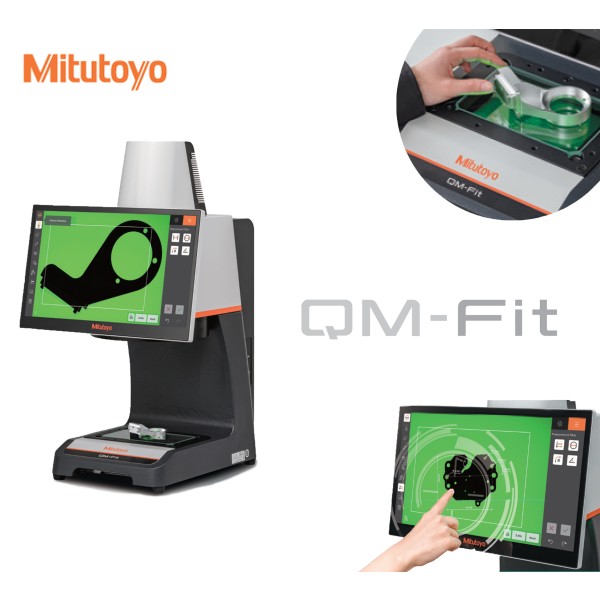

QM-FIT ｜ ยกระดับการตรวจสอบคุณภาพด้วยระบบวัดอัตโนมัติที่เร็วและแม่นกว่า

🔹 Key Takeaways
- ระบบกล้องอัตโนมัติ ตรวจจับและวัดชิ้นงานได้ทันทีเมื่อวางบนแท่น
- วัดได้รวดเร็ว โดยไม่ต้องตั้งค่าหรือ Align ชิ้นงาน
- กล้องสี CMOS ความละเอียด 20 ล้านพิกเซล พร้อมเลนส์เทเลเซนทริก
- แสดงผล Pass/Fail อัตโนมัติ พร้อมบันทึกขั้นตอนการวัด
- รองรับมาตรฐาน Traceability JCSS และ NMIJ/AIST จากญี่ปุ่น

🔹 Mitutoyo QM-FIT: ประสิทธิภาพการวัดที่เหนือกว่า
ในยุคที่อุตสาหกรรมต้องการความเร็ว ความแม่นยำ และความยืดหยุ่นในสายการผลิต เครื่องวัดภาพ Mitutoyo QM-FIT ได้รับการออกแบบมาเพื่อตอบโจทย์นี้โดยเฉพาะ ด้วยแนวคิด “วางแล้ววัดได้ทันที” ที่ช่วยลดเวลา ลดขั้นตอน และเพิ่มประสิทธิภาพในการตรวจสอบคุณภาพของชิ้นงานขนาดเล็กหรือบางที่ต้องการความละเอียดสูง

🔹 แนวคิดการวัดแบบใหม่ — วางแล้ววัดทันที
ในการตรวจวัดชิ้นงานทั่วไป มักต้องใช้ขั้นตอนการตั้งค่าและการ Align ที่ซับซ้อนก่อนเริ่มวัด แต่ QM-FIT ได้พัฒนาแนวทางใหม่ที่ช่วยให้กระบวนการวัดง่ายขึ้นอย่างเห็นได้ชัด เพียงวางชิ้นงานลงบนแท่น ระบบจะตรวจจับตำแหน่งและเริ่มการวัดโดยอัตโนมัติทันที ไม่จำเป็นต้องตั้งค่าหรือปรับตำแหน่งล่วงหน้า ช่วยลดเวลาเตรียมงานและเพิ่มความต่อเนื่องของกระบวนการตรวจสอบคุณภาพ

🔹 เทคโนโลยีกล้องความละเอียดสูง เพื่อความแม่นยำระดับไมครอน
QM-FIT ใช้กล้อง CMOS สี 20 ล้านพิกเซล ทำงานร่วมกับ เลนส์เทเลเซนทริก เพื่อให้ได้ภาพที่คมชัด ปราศจากความบิดเบี้ยว พร้อมความแม่นยำระดับ ±10 µm และฟังก์ชัน Marker- ที่ให้ผู้ใช้ลากนิ้วเลือกจุดวัดได้โดยตรงบนหน้าจอสัมผัสขนาด 15.6 นิ้ว

🔹 ระบบตรวจจับอัตโนมัติ ใช้งานง่ายสำหรับทุกคน
ระบบตรวจวัดของ QM-FIT ถูกออกแบบให้สามารถจดจำและตรวจจับองค์ประกอบต่าง ๆ ของชิ้นงาน เช่น วงกลม เส้นตรง หรือขอบชิ้นงานได้โดยอัตโนมัติ ผู้ใช้เพียงเลือกจุดวัดผ่านหน้าจอสัมผัส ระบบจะประมวลผลและแสดงผลลัพธ์แบบ Pass/Fail ทันที พร้อมฟังก์ชันแนะนำขั้นตอน (Guide Display) ที่ช่วยให้ใช้งานได้ง่าย แม้ผู้ที่ไม่มีประสบการณ์ด้านการวัดมาก่อนก็สามารถใช้งานได้อย่างมั่นใจ

🔹 กะทัดรัดแต่แม่นยำระดับห้องปฏิบัติการ
ด้วยขนาดเพียง 366×407×621 มม. QM-FIT สามารถติดตั้งได้แม้ในพื้นที่จำกัดในสายการผลิต ทั้งยังรองรับระบบ Traceability เชื่อมโยงกับมาตรฐาน JCSS และ NMIJ/AIST ของญี่ปุ่น เพื่อความเชื่อมั่นในความถูกต้องของผลการสอบเทียบ

🔹 เปรียบเทียบก่อนและหลังการใช้งาน
- ในอดีต การตรวจวัดชิ้นงานแต่ละครั้งมักเริ่มจากการตั้งค่าและ Align ชิ้นงานอย่างละเอียด เพื่อให้ตำแหน่งถูกต้องก่อนเริ่มวัด
➡️ QM-FIT ตัดขั้นตอนทั้งหมดออก เพียงวางชิ้นงานบนแท่น ระบบจะตรวจจับและเริ่มวัดได้ทันทีโดยอัตโนมัติ

- กระบวนการเดิมยังต้องอาศัยผู้ปฏิบัติการเลือกจุดวัดทีละตำแหน่ง ซึ่งเสี่ยงต่อความคลาดเคลื่อนและใช้เวลานาน
➡️ ระบบกล้องของ QM-FIT สามารถตรวจจับองค์ประกอบหลายจุดได้พร้อมกัน เพิ่มทั้งความเร็วและความเที่ยงตรงของผลการวัด

- การตรวจวัดชิ้นงานก่อนหน้านี้ต้องพึ่งผู้ชำนาญการเฉพาะทางในการควบคุมเครื่องมือและอ่านค่าการวัด
➡️ QM-FIT เปลี่ยนให้ทุกคนในสายการผลิตสามารถใช้งานได้ง่ายผ่านหน้าจอสัมผัส พร้อมระบบแนะนำขั้นตอนแบบอินเทอร์แอกทีฟ ช่วยให้การวัดมีความแม่นยำโดยไม่ต้องอาศัยประสบการณ์สูง

🔹 การใช้งานของ QM-FIT
QM-FIT เหมาะอย่างยิ่งสำหรับการตรวจวัดชิ้นงานที่มีขนาดเล็กหรือบาง ซึ่งต้องการความละเอียดสูง เช่น แผ่นวงจรพิมพ์ (PCB) ขั้วต่อไฟฟ้า (Connector) หรือชิ้นส่วนแม่พิมพ์ขนาดเล็ก การวัดสามารถทำได้อย่างรวดเร็วเพียงวางชิ้นงานบนแท่นวัด โดยไม่ต้องตั้งค่าหรือกำหนดจุดวัดล่วงหน้า

🔹 การอ้างอิง
อ้างอิงจากเอกสารของ Mitutoyo Corporation (Japan)
QM-FIT ได้รับการออกแบบให้ “ใช้งานง่ายและแม่นยำในหน้างานผลิต” พร้อมการรับรองจากระบบ Traceability ที่เชื่อมโยงกับ JCSS และ NMIJ/AIST ของญี่ปุ่น เพื่อรับประกันความถูกต้องของผลการสอบเทียบ [1][2]

🔹 Summary
Mitutoyo QM-FIT คือเครื่องวัดภาพอัตโนมัติที่รวมความเร็ว ความสะดวก และความแม่นยำไว้ในเครื่องเดียว เหมาะกับการตรวจสอบคุณภาพในสายการผลิตยุคใหม่ที่ต้องการผลลัพธ์ที่เชื่อถือได้ และสามารถทำงานร่วมกับระบบอัตโนมัติได้อย่างสมบูรณ์

🔹 FAQ
Q1: QM-FIT ใช้หลักการวัดแบบใด?
A: ใช้ระบบ Vision Measuring System ที่ตรวจจับองค์ประกอบและวัดได้ทันทีโดยอัตโนมัติ

Q2: เครื่องนี้รองรับการสอบเทียบตามมาตรฐานหรือไม่?
A: รองรับระบบ Traceability เชื่อมโยงกับ JCSS และ NMIJ/AIST ของญี่ปุ่น

Q3: เหมาะกับการวัดชิ้นงานประเภทใด?
A: เหมาะกับชิ้นงานบางหรือขนาดเล็ก เช่น PCB ขั้วต่อไฟฟ้า และแม่พิมพ์ละเอียดสูง

🔹 Glossary
- Vision Measuring System : เทคโนโลยีการวัดด้วยกล้อง
- Telecentric Lens : เลนส์ที่ช่วยลดความบิดเบี้ยวของภาพ
- Traceability : ระบบเชื่อมโยงข้อมูลการสอบเทียบตามมาตรฐาน
- CMOS Sensor : ตัวตรวจจับภาพความละเอียดสูง
- Pass/Fail Function : ระบบประเมินผลอัตโนมัติ
- Alignment : ขั้นตอนการตั้งชิ้นงานก่อนวัด
- JCSS / NMIJ/AIST : หน่วยงานรับรองความถูกต้องด้านการสอบเทียบ

🔹 Reference (RAG)
[1] Measuring Machine_QM-FIT_Catalog.pdf – Product Data Sheet: QM-FIT Vision Measuring System, Mitutoyo Corporation (2024)
[https://prime.nc-net.com/95281/th/catalog/request/8665]

[2] MAP24_D-BOOK_2024E – Mitutoyo Measuring Instruments Catalogue, Mitutoyo Corporation (2024) [https://www.mitutoyo.co.th/th-th]
