パッド印刷とは｜実際のゴルフボールに使われる曲面印刷の仕組み

2026-08-25

タイで曲面を持つワークに印刷する場合、空調の風によって舞う粉塵や溶剤の揮発が原因となり、インキの濃度が均一にならなかったり、デザインが歪んだりすることがあります。パッド印刷は、シリコーンパッドを介して三次元形状の製品へインキを転写し、鮮明かつ正確に印刷する技術です。ゴルフボールや曲面を持つプラスチック部品の印刷品質にお困りではありませんか。

曲面プラスチックへのスクリーン印刷が抱える制約
ゴルフボールのディンプルでデザインが欠ける原因
鋼版の深さとシリコーンパッドの硬度
Tokuabe Thailandができること
よくある質問
本記事を理解するためのキーワード

■　曲面プラスチックへのスクリーン印刷が抱える制約

平面用のスクリーン印刷は、円筒形、凹面、曲面、三次元形状の製品へ印刷する際に大きな制約があります。スクリーン版から加わる圧力がプラスチックワークに対して平行にならないため、デザインが伸び縮みしたり、歪んだりすることがあるためです。一方、パッド印刷では、柔軟性の高いシリコーンパッドを印刷版に押し当ててインキを転写し、その後、曲面を持つワークに密着させます。これにより、細かなデザインを均一に再現しながら、線の精度を保ちやすくなります。

■　ゴルフボールのディンプルでデザインが欠ける原因

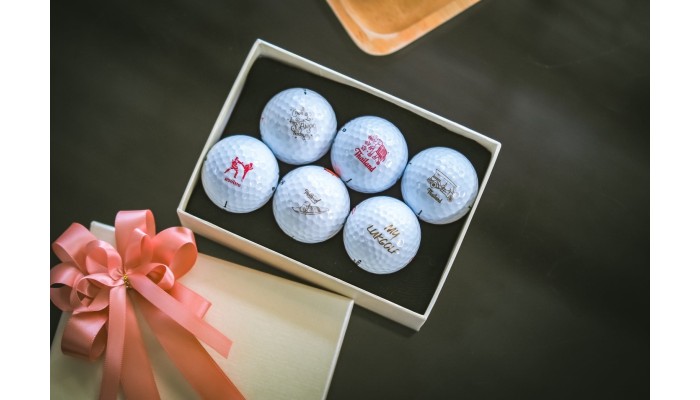

一般的なゴルフボールには、空気中で揚力を得るために、深さ約0.01～0.25ミリメートルの小さなディンプルが約300～500個設けられています。ディンプルによって表面に凹凸が生じると、内部に空気が残りやすくなり、印刷部分に気泡が発生します。その結果、インキが均一に付着しなかったり、デザインの一部が欠けたりすることがあります。この問題は、印刷時に中央から外側へ空気を逃がす先端の尖ったシリコーンパッドを使用することで改善できます。また、インキがディンプルの縁へ流れ出さないよう、印刷インキの粘度を管理することも重要です。

■　鋼版の深さとシリコーンパッドの硬度

高品質なSタイプの鋼版は、深さの公差がわずか2ミクロンで、最小0.07ミリメートルの線幅まで再現できます。シリコーンパッドの硬度も、ワークの形状に合わせて選ぶ必要があります。パッドが柔らかすぎると変形しやすくなり、硬すぎると押圧が強くなりすぎて、プラスチックワークにへこみや損傷が生じることがあります。

鋼版の種類と深さ公差の比較表

金型プレートの材質	深さ公差保証	品質面での主な特長
S材（Type S）	±2ミクロン	日本製品と同等レベルの高品質を実現。非常に高い精度で、シャープかつ繊細なラインや模様を忠実に再現できます。また、優れた防錆性を備えています。
B材（Type B）	±4ミクロン	コストパフォーマンスを重視した材質です。アジア市場向けの高品質基準を満たしており、繰り返し使用にも適しています。

■　Tokuabe Thailandができること

当社は、60年以上の経験を持つ日本本社の特殊印刷に関する知識と技術を活用し、お客様の工場で発生する課題の解決をサポートします。Tokuabe Thailandでは、高精度な鋼版の製作、200種類を超える形状のシリコーンパッド、インキ用ドクターブレードの提供に加え、工業生産を開始する前にインキの耐久性を確認する実印刷テストまで、一連のソリューションを提供しています。
判断に必要な条件は、材質の種類、製品の形状、印刷するデザインです。該当する条件が見つからない場合は、詳細についてお問い合わせください。
※詳細については、本記事に添付されているPDFファイルをダウンロードするか、下記のフォームからお問い合わせください。

■　よくある質問

Q1：厚さ0.5ミリメートルと10ミリメートルの鋼版には、どのような違いがありますか。
A1：鋼版の厚さは耐用回数に関係します。厚さ0.5ミリメートルの鋼版は約50,000回の印刷が可能であるのに対し、厚さ10ミリメートルの鋼版は耐久性が高く、最大500,000回の印刷に対応できます。

Q2：パッド印刷で繊維状の異物が付着する原因と対策は何ですか。
A2：繊維状の異物は、乾燥した環境で静電気が蓄積することによって発生します。作業室の湿度を上げるか、静電気を防止する性能を持つN材のシリコーンパッドを使用することで対策できます。

Q3：シリコーンパッドの寿命はワークの形状によって変わりますか。
A3：いいえ。ワークの形状が直接寿命に影響するわけではありません。主な要因はパッドに加わる圧力で、圧力が強すぎると寿命が短くなります。また、印刷インキに含まれる溶剤の化学的作用が強い場合、シリコーンの劣化が早まります。
