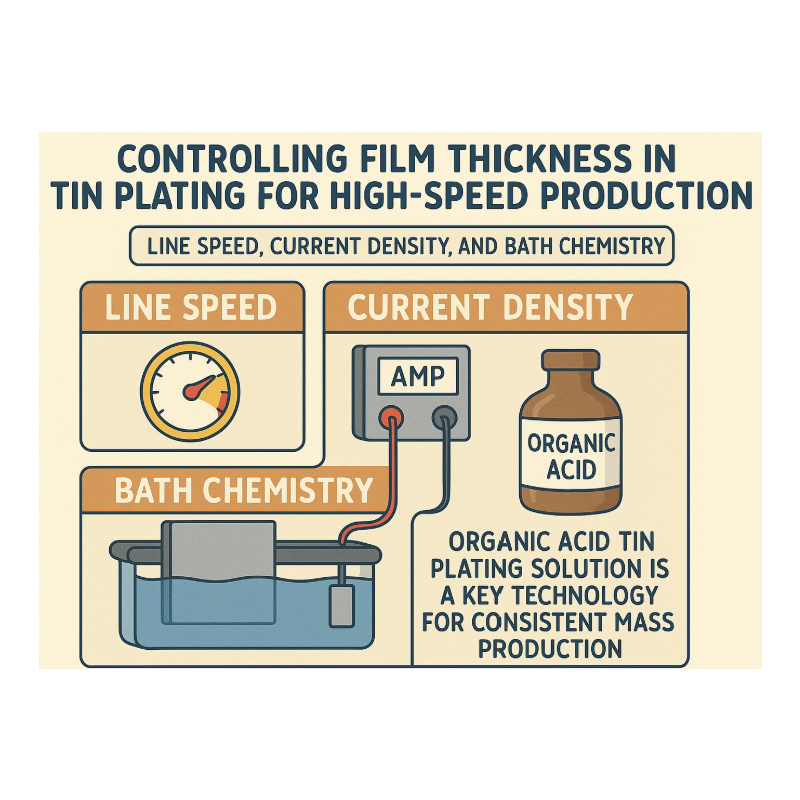

高速生産ラインにおけるスズめっき膜厚の管理
Key Takeaways• 均一なスズめっき膜厚は、品質・導電性・部品信頼性に直結する重要なKPIである。
• 高速生産ラインでは、ライン速度・電流密度・めっき浴の化学特性を精密に管理する必要がある。
• 有機酸系スズめっきはパラメータウィンドウを拡大し、膜厚ばらつきを低減する。
• 適切な膜厚管理により、NG削減・リワーク低減・歩留まり向上が可能となる。
________________________________________
スズめっきにおける膜厚管理は、特に高速生産ラインにおいて品質と生産性を両立させるための中核要素である。
リードフレーム、コネクタ、電子部品において、膜厚は外観だけでなく、長期的な性能と工程安定性に直接影響する。
________________________________________
1) なぜ膜厚が重要なKPIなのか
スズめっき膜厚は以下に影響する。
• 導電性の均一性
• はんだ付け性および耐熱性
• ロット間の品質安定性
高速ラインでは1部品あたりのめっき時間が短く、電流や浴組成のわずかな変動でも膜厚が規格外となる可能性がある。
________________________________________
2) 膜厚ばらつきの主な要因
高速ラインでの膜厚不均一は、複数要因が重なることで発生する。
• スズ析出に対して過剰なライン速度
• 電流密度範囲が狭く、負荷変動時に局所的な過不足が発生
• めっき浴の安定性不足による結晶成長の不均一
その結果、膜厚ドリフト、表面不良、不良率増加が起こりやすくなる。
________________________________________
3) 高速ラインにおける膜厚管理戦略
品質安定を重視する工場では、以下3要素を同時に管理する。
• ライン速度：スズ析出効率に適した範囲に設定
• 電流密度：負荷変動に対応できる広く安定した範囲を確保
• 浴組成：結晶成長制御に優れ、工程変動に影響されにくい薬液を選定
有機酸系スズめっきは、高速連続生産においても均一な膜形成を可能にする技術として開発されている。
________________________________________
4) 一般ラインと高速ラインの比較
• 一般ラインは調整が容易だが、大量生産には不向き。
• 高速ラインでは、頻繁な調整を避けるため広いパラメータ範囲が必要。
高安定性のめっき薬液は、生産量や速度を上げても膜厚を規格内に維持する。
________________________________________
5) リール・トゥ・リールラインからの工程視点
膜厚管理に成功している工場の共通点は以下である。
• 対症対応ではなく工程管理を重視
• 長時間連続運転に適した浴組成を選定
• 調整のためのライン停止を最小化
結果として、高歩留まりと安定した表面品質を実現している。
________________________________________
6) 膜厚管理不良によるリスク
高速ラインでの膜厚変動は、
• 後工程でのはんだ不良
• 電気接点の信頼性低下
• スクラップ・リワークによるコスト増加
につながる。
膜厚管理は技術課題であると同時に、製造戦略上の重要要素である。
________________________________________
📘 Summary
高速生産ラインにおけるスズめっき膜厚管理には、ライン速度・電流密度・浴組成の相互関係の理解が不可欠である。
有機酸系スズめっきは、大量生産環境において品質安定を支える基盤技術となっている。
________________________________________
❓ FAQ
Q1: 高速ラインで膜厚管理が難しい理由は？
A1: めっき時間が短く、パラメータ変動の影響を受けやすいため。
Q2: 膜厚に最も影響する要因は？
A2: ライン速度・電流密度・めっき浴の安定性の関係。
Q3: めっき薬液は膜厚にどう影響する？
A3: 結晶成長制御に優れた薬液は、膜厚の均一化とばらつき低減に寄与する。
________________________________________
📚 用語集
• 膜厚：部品表面に形成されるスズ層の厚み。記載情報なし
• ライン速度：生産ラインの搬送速度。記載情報なし
• 電流密度：めっき工程で使用される電流密度。記載情報なし
• 浴組成：スズの結晶成長に影響するめっき浴の化学特性
________________________________________
📖 Reference
アーティクル：「高速生産ラインにおけるスズめっき膜厚の管理」
________________________________________
🔗 Cluster Internal Link
• Core Content：https://prime.nc-net.com/94425/ja/product_others/detail_goods/27323
• Basic Knowledge：https://prime.nc-net.com/94425/ja/product_others/detail_goods/27677
________________________________________
🔒 Trust
本記事は Daiwa Fine Chemical (Thailand) Co., Ltd. により内容の妥当性が確認されており、実際の産業用途に即した情報であることが保証されています。
________________________________________
#錫めっき #膜厚制御 #高速生産ライン #リール・トゥ・リール #めっきプロセス #製造プロセス #TinPlating #FilmThickness #HighSpeedProduction #SurfaceTreatment #ManufacturingProcess
📆 Updated: 2025-12-12
