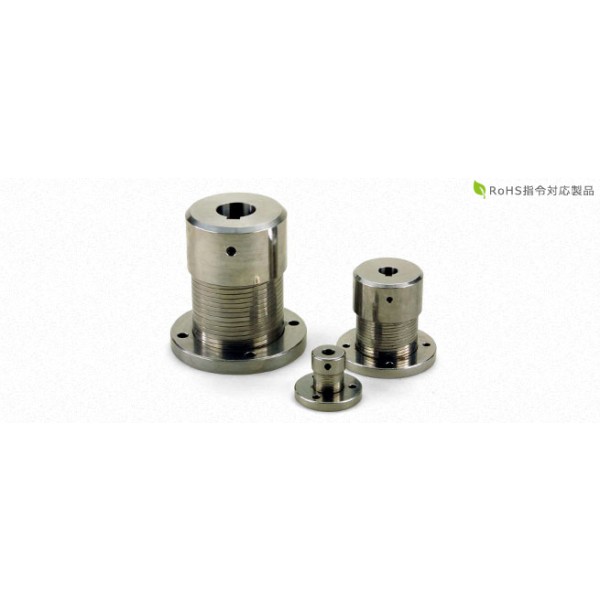

Baumanflex (金属コイルばねカップリング) MF (Miki Pulley Thailand)
BaumannフレキシブルカップリングMFは、3層構造の金属コイルばねを採用し、コンパクトなサイズで高トルク伝達を可能にします。このモデルは、片側のハブにフランジ構造を採用しており、より幅広いニーズに対応します。ハブの材質はSUM24L相当、コイルばねの材質はピアノ線であり、高い耐久性と信頼性を提供します。機械設計における様々な用途に適応し、印刷機械、製本機械、木工機械、半導体製造装置などに最適です。
特長
高い耐久性: ハブはSUM24L相当の材質で製造され、コイルばねはピアノ線製であるため、高い耐久性を確保します。
高トルク伝達: 3層構造の金属コイルばねにより、コンパクトなサイズで高トルク伝達が可能です。
フランジ設計: 片側のハブにフランジ設計を採用しており、取り付けが容易で、多様な用途に対応します。
コンパクト設計: 小型設計により、限られたスペースへの設置が可能です。
高精度動力伝達: 高精度で安定した動力伝達を実現します。
仕様
モデル: MF
トルク範囲: 10～500 N·m
動作温度範囲: -30°C～+120°C
使用エレメント: 金属コイルばね
取付方法: フランジ設計
最大回転速度: 6,000 min⁻¹
軸ずれ吸収範囲: 平行軸ずれ: ±0.2 mm、角度軸ずれ: ±2°
用途
印刷機械: 高精度な動力伝達が求められる装置
製本機械: 高速かつ安定した動作が求められる機械
木工機械: 高い張力での使用が求められる加工機械
半導体製造装置: 精密な制御と高い耐久性が求められる装置
工作機械: 高精度な動力伝達が求められる機械
試験装置: 正確な動力伝達と振動吸収が求められる試験機器
BaumannフレキシブルカップリングMFは、3層構造の金属コイルばねとフランジ設計により、多様な用途に適した高耐久性カップリングです。機械設計において最適な選択肢となります。
