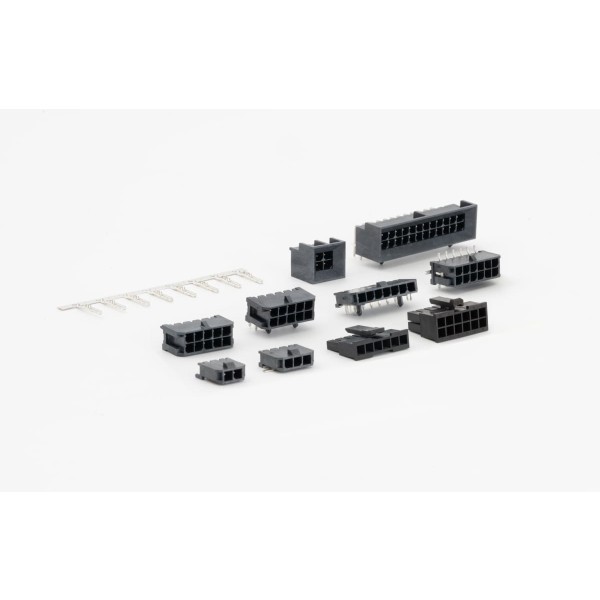

ワイヤー・トゥ・ボードコネクター「3001シリーズ」｜高電流対応3.0mmピッチコネクター
CKM Electronicsの3001シリーズは、最大12.5A・250Vに対応した3.0mmピッチの高信頼性ワイヤー・トゥ・ボードコネクター。UL・RoHS対応で産業用途にも最適。
■ 特長
- 最大電流12.5A、最大電圧250Vの高定格仕様
- 3.0mmピッチで扱いやすく、実装性と強度のバランスに優れる
- 30〜16AWGの幅広いワイヤサイズに対応
- 2〜24極まで対応可能な回路展開で柔軟な設計が可能
- UL認証・RoHS対応・ハロゲンフリーで国際基準に準拠
- 耐久性、耐熱性、耐振動性の性能試験にも合格（−40〜+105℃対応）
- 高導電性銅合金ピン・ニッケル下地＋錫または金メッキ仕様
■ 仕様
- ピッチ幅：3.0mm（0.118インチ）
- 電流定格（最大）：12.5A（AWG16使用時）
- 電圧定格（最大）：250V
- 対応ワイヤサイズ：30〜16 AWG
- 極数（回路数）：2〜24極
- 絶縁体材質：UL94V-0高耐熱熱可塑性樹脂
- 動作温度範囲：-40°C～+105°C
- 接点材質：高導電性銅合金＋マット錫または金メッキ処理
- 挿抜力：挿入8.0N以下／抜去2.0N以上（1ピンあたり）
■ 用途
- 産業機器の電源・信号接続（制御盤、ロボット制御ユニットなど）
- 自動車用電子モジュールの内部配線
- 太陽光発電やエネルギー管理装置の端子接続
- 大型家電・HVAC（空調機器）の電源系統接続
- 医療用機器・検査装置のモジュール内部結線
■ 活用されている業界例
- 産業用制御装置メーカー（PLC、FA機器など）
- 自動車部品製造業（車載電子部品、電源モジュールなど）
- 再生可能エネルギー関連機器メーカー（インバーター、チャージャー）
- 医療・分析装置メーカー（電源・信号系統のモジュール接続）
高耐電流・高信頼性を備えた「3001シリーズ」は、多極対応かつ環境規制にも対応した産業用途向けコネクターとして、幅広い製品設計に最適です。

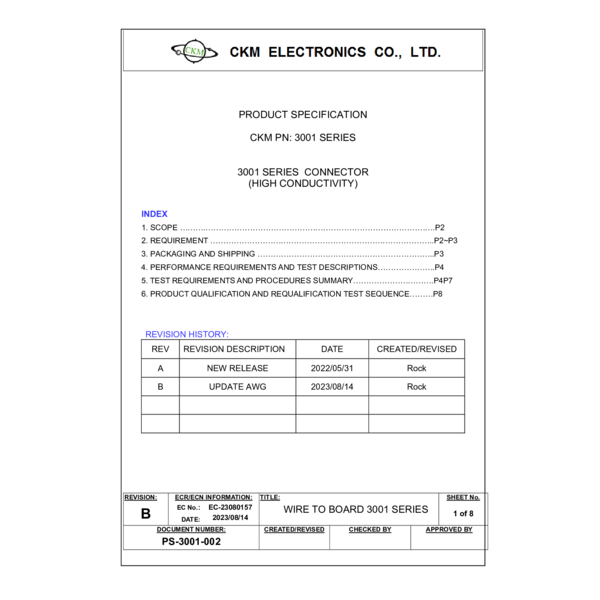

■ 詳細はPDFをダウンロードしていただくか、お気軽にお問合せください。
