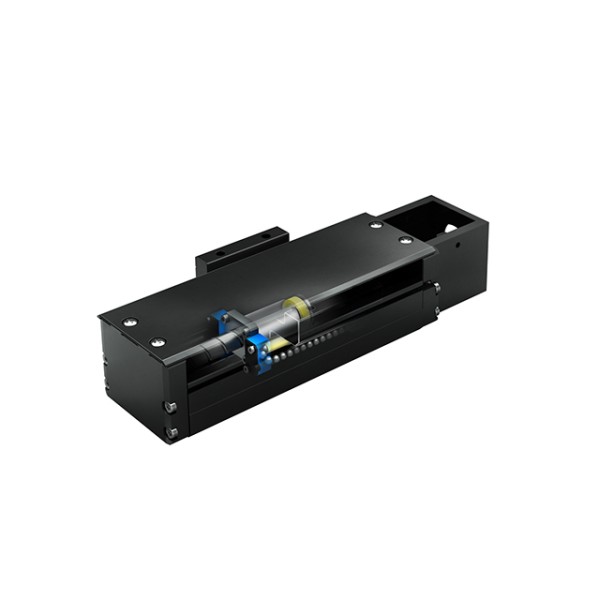

精密位置決めテーブル TEシリーズ
IKOの精密位置決めテーブルTEシリーズは、U字形ベッド内にスライドテーブルを配置したコンパクトな位置決めテーブルです。主要部品に高強度アルミニウム合金を採用し、軽量かつ低断面を実現しました。送り機構には精密ボールねじを採用し、直動案内部とボールねじには潤滑部品Cルーブが内蔵されているため、長期間のメンテナンスフリーが可能です。TEシリーズは、産業用装置の組み立てや搬送、精密加工や検査といった用途に最適です。
■ 特長
軽量・コンパクト設計：高強度アルミ合金使用により、質量がTUシリーズの約40%減。低断面で省スペースに貢献。
高精度位置決め：IKO独自の直動案内技術と精密ボールねじにより、精密な位置決め性能を発揮。
長期メンテナンスフリー：Cルーブ内蔵で給油工数を削減し、長期間の潤滑性を維持。
多様な仕様に対応：スタンダードタイプとフランジ付きの形状を選択可能。モータやセンサ、ボールねじのリード、テーブル長さのカスタマイズが可能。
コストパフォーマンス：部品形状の最適化により、コスト効率の良い設計を実現。
■ 仕様
材質：高強度アルミニウム合金
構造：U字形ベッド内スライドテーブル、2条列4点接触の鋼球
高さ：TE50Bで26mm、TE60Bで33mm、TE86Bで46mm
カスタムオプション：ボールねじのリード（4～20mm）、モータ折返し、センサ取付け、カバー付き仕様
精度：
・ 繰返し位置決め精度：±0.002mm
・ 位置決め精度：±0.020mm以下
精密位置決めテーブルTEシリーズは、軽量かつ高精度を求める装置に最適なソリューションです。幅広い用途で効果的にご利用いただけます。
詳細はPDFをダウンロードしていただくか、お気軽にお問合せください。
