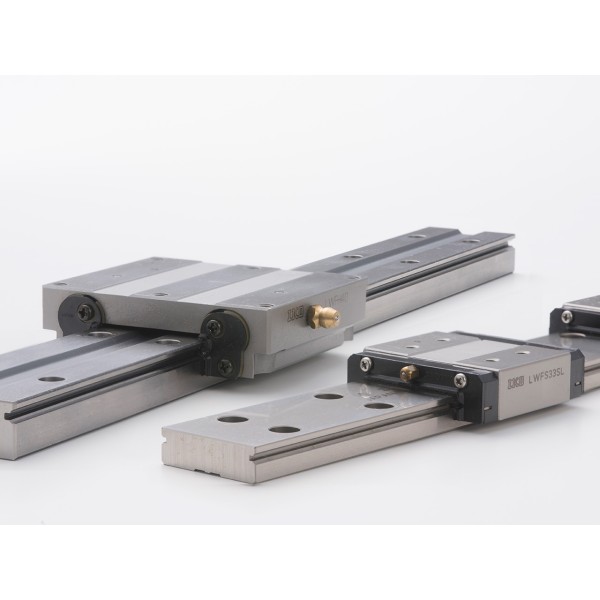

高剛性・幅広 リニアウェイFシリーズ
IKOリニアウェイFシリーズは、剛性の高いスライドユニットが幅広のトラックレール上を無限直線運動する高精度の直動案内機器です。2条列の大径鋼球がトラックレールと4点接触する構造により、方向や大きさが変化する負荷に対しても安定した性能を発揮します。幅広設計であるため、幅方向のモーメント負荷に対する強度も高く、複合荷重がかかる用途や単列での使用にも適しています。医療機器やクリーンルーム向けのステンレス鋼製オプションも揃っており、幅広い産業用途に適
■ 特長
幅広トラックレール：モーメント負荷時の荷重点間距離が長く、複合荷重にも対応できる優れた耐荷重性を実現。
多用途対応の高剛性：鋼球が4点で接触し、方向性を問わず高い剛性を確保。
選べる形式：スライドユニットにはフランジ形（2種）とコンパクトなブロック形の計3種類を用意。
耐食性：ステンレス鋼製モデルは防錆性が高く、クリーンルーム環境での使用にも最適。
フリーコンビネーション対応：スライドユニットとトラックレールを個別に交換・追加可能で、メンテナンスやカスタマイズが容易。
■ 仕様
材質：炭素鋼、ステンレス鋼（耐食性に優れた選択肢）
構造：2条列4点接触、大径鋼球
スライドユニット形状：フランジ形（標準形、低断面形）、ブロック形
モーメント負荷：幅広設計により、幅方向のモーメント負荷に強い
負荷対応：全方向の荷重に対して優れたバランスを発揮
幅広トラックレールと高剛性を備えたリニアウェイFシリーズは、負荷変動が頻繁にある産業用途に最適です。さまざまな環境と用途に合わせた形状やサイズを選択いただけます。
詳細はPDFをダウンロードしていただくか、お気軽にお問合せください。
※リニアウェイはIKOの商標であり、LMガイド、リニアガイドとは異なります。
