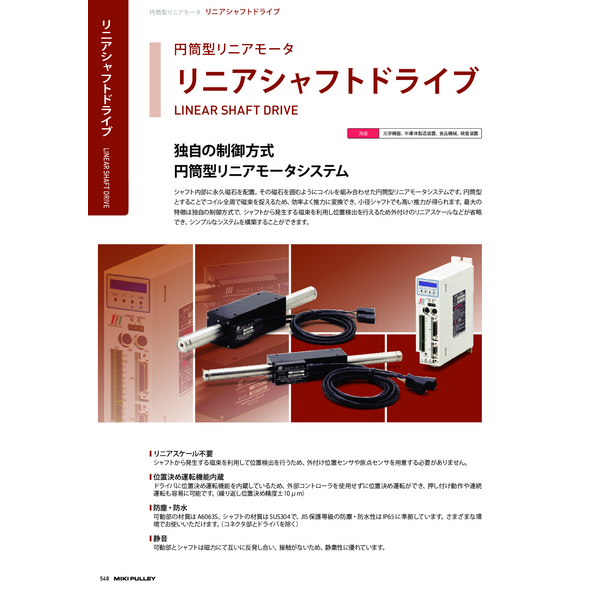

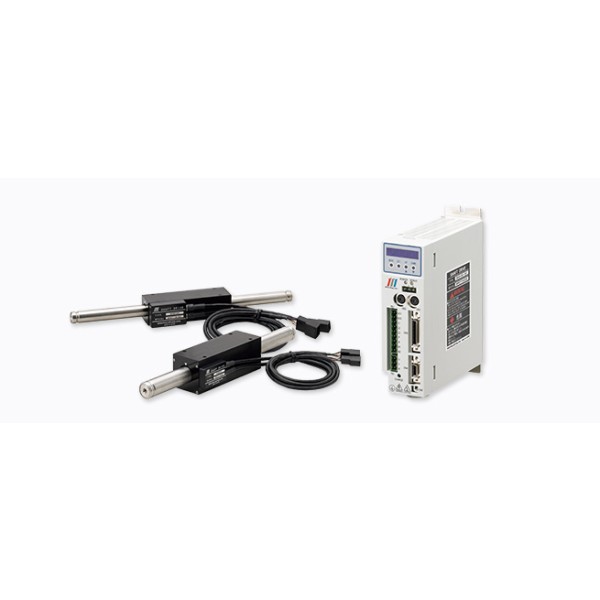

簡素システムで駆動可能なリニアシャフトドライブ｜三木プーリの電動リニアアクチュエータ (タイ 三木プーリ)
三木プーリの電動リニアアクチュエータは、シンプルかつ高性能な駆動システムを提供します。リニアシャフトドライブは、シャフトに内蔵された磁束を利用して位置を検出し、外付けの位置センサーなしで運転が可能です。これにより、システムの簡素化とコスト削減が実現します。また、ドライバーには位置決め運転機能が内蔵されており、複雑な位置決め運転も簡単に行うことができます。
■ 特長
- 外付け位置センサー不要：シャフトから発生する磁束を利用した位置検出により、外付けの位置センサーやオリジンセンサーが不要。
- 位置決め運転機能内蔵：ドライバーに位置決め運転機能が内蔵されており、外部コントローラーなしでの位置決め運転が可能。
- 多様な用途に対応：光学機器、半導体製造装置、食品機械、検査装置など、幅広い分野で利用可能。
- 簡単なシステム構築：シンプルな構造と高い性能により、効率的なシステム構築が可能。
- 耐環境性：JIS保護等級IP65に準拠し、防塵・防水性能を備えており、様々な環境で使用可能。
■ 仕様
モータシャフト径：φ16mm、φ25mm
定格推力：
φ16mm：11N、16N、25N
φ25mm：28N、59N、90N、118N
最大速度：
φ16mm：4000mm/s
φ25mm：2600mm/sから4000mm/s
有効ストローク長：
φ16mm：199mm～1045mm
φ25mm：117mm～1041mm
構造：完全密閉型、自冷式
材質：
シャフト：SUS304
可動部：A6063S
動作温度範囲：0℃～40℃
環境条件：相対湿度80%以下（結露しないこと）
■ 用途
- 光学機器：高精度な位置決めとスムーズな動作が求められる光学機器の駆動に最適。
- 半導体製造装置：繊細な操作が要求される半導体製造装置での使用に最適。
- 食品機械：防塵・防水性能により、食品加工や製造の現場でも安心して使用可能。
- 検査装置：高精度な位置決めが必要な検査装置での使用に最適。
三木プーリのリニアシャフトドライブは、シンプルなシステム構築と高性能な駆動を実現する理想的なソリューションです。多様な用途に対応し、効率的な運用をサポートします。
