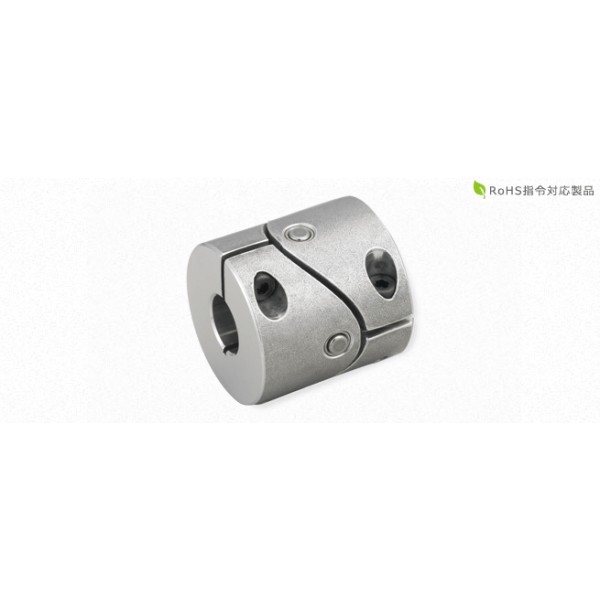

パラフレックス (ピン･ブッシュカップリング) CPE (タイ 三木プーリ)
パラフレックスカップリングCPEは、本体材質にアルミ合金を採用したピン・ブッシュ式のカップリングです。高精度なピンとドライメタルの組み合わせにより、バックラッシを極めて小さく抑えた設計となっています。全長を抑えたコンパクト設計で、許容できる偏角は1°です。各ハブの結合はユニバーサル方式のため、取り付け誤差による軸反力が極小です。また、ピンとドライメタルの摩擦面による摺動効果で減衰効果もあります。軸への取り付けは摩擦によるクランプ方式を採用しており、取り付けが容易です。チップマウンタ、放電加工機、金融端末機器、巻取機など、多様な用途において優れた性能を発揮します。
■ 特長
高精度制御：高精度なピンとドライメタルの組み合わせにより、バックラッシを極めて小さく抑えます。
減衰効果：ピンとドライメタルの摩擦面による摺動で振動を吸収。
低軸反力：ユニバーサル方式の結合により、取り付け誤差による軸反力を極小に。
簡単取り付け：摩擦によるクランプ方式で取り付けが容易。
高耐久設計：アルミ合金製で軽量かつ高耐久。
■ 仕様
型式：CPE
トルク範囲：0.7〜10 N・m
動作温度範囲：-30℃〜+100℃
使用エレメント：ドライメタル
取り付け方式：クランプ方式
最大回転速度：6,000 min⁻¹
軸ズレ吸収範囲：並行ズレ：0.2 mm、角度ズレ：1°
■ 用途
チップマウンタ：高精度な動力伝達が求められる装置
放電加工機：精密な制御が必要な加工機
金融端末機器：安定した動力伝達が求められる端末機器
巻取機：高精度な巻き取り作業が必要な機械
パラフレックスカップリングCPEは、高精度制御と多用途対応を実現する高性能なカップリングです。バックラッシを極小化し、振動吸収効果を持つことで、様々な機械に最適です。
