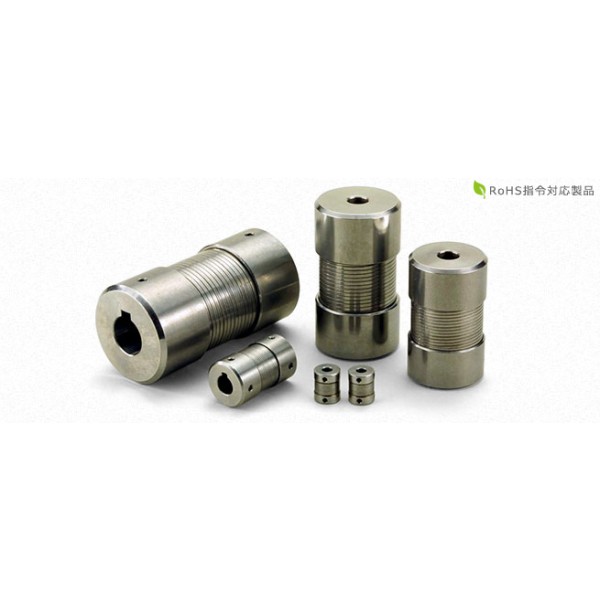

バウマンフレックス (金属コイルばねカップリング) MM (タイ 三木プーリ)
バウマンフレックスカップリングMMは、金属コイルばねを3層構造とすることで、小型で高トルク伝達が可能なカップリングです。このモデルは、使用環境に応じて選択可能な2つのタイプを提供しています。ハブ材質にSUM24L相当品、コイルばね材質にピアノ線を採用したタイプ（MM-Kタイプ）と、耐食性の向上のためにハブとコイルばねの材質にステンレスを採用したタイプ（MM-K-Sタイプ）があります。これにより、厳しい環境でも高い耐久性を維持し、印刷機械、製本機械、木工機械、半導体製造装置など、多様な用途に対応します。
■ 特長
高耐久性：ハブ材質にSUM24L相当品、コイルばね材質にピアノ線を採用したタイプと、ステンレスを採用した耐食性の高いタイプを提供。
高トルク伝達：金属コイルばねの3層構造により、小型で高トルク伝達が可能。
環境対応：厳しい環境でも使用できるステンレス材質のタイプを選択可能。
コンパクト設計：小型設計で、限られたスペースにも対応可能。
高精度動力伝達：高い精度で安定した動力伝達を実現。
■ 仕様
型式：MM
トルク範囲：2.5〜300 N・m
動作温度範囲：-30℃〜+100℃
使用エレメント：金属コイルばね
取り付け方式：フランジ構造
最大回転速度：20,000〜4,500 min⁻¹（モデルによる）
軸ズレ吸収範囲：並行ズレ：±0.5 mm、角度ズレ：±3°
■ 用途
印刷機械：高精度な動力伝達が必要な装置
製本機械：高速で安定した動作が要求される機械
木工機械：高張力での使用が求められる加工機
半導体製造装置：精密な制御と高耐久性が求められる装置
工作機械：高精度な動力伝達が求められる機械
試験機：正確な動力伝達と振動吸収が必要な試験装置
バウマンフレックスカップリングMMは、金属コイルばねの3層構造と多様な材質選択により、多用途に対応する高耐久性能のカップリングです。機械設計において最適な選択肢です。
