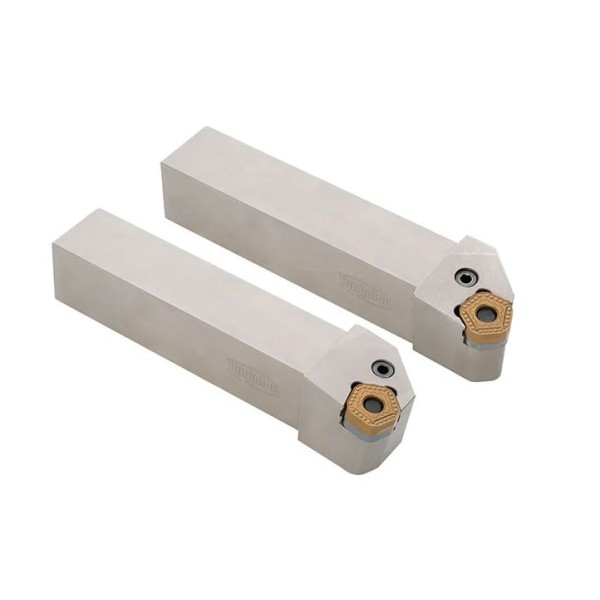

経済性と高能率を両立する旋削加工工具「TurnTenFeed」
10コーナインサートと高切込み・高送りホルダで、旋削加工のコスト削減と効率向上を実現する革新的工具。
「TurnTenFeed」は、10コーナインサートを採用した旋削加工用工具で、工具コスト削減と高能率加工を両立する製品です。中～重切削旋削加工に最適化された設計により、幅広い加工用途に対応可能です。2種類のホルダタイプを使い分けることで、高切込みおよび高送り加工を効率的に行えます。
■ 特長
- 高切込みと高送りに対応するホルダ
- 高切込み用の「HDタイプ」と高送り用の「HFタイプ」により、最大切込み7mm、最大送り2.0mmの倍速切削が可能です。
- 経済性を高める両面10コーナ仕様
- 1枚のインサートで10コーナ使用できるため、ISOインサートと比較して大幅な工具費削減が可能です。
- 新設計のチップブレーカ「MNW」
- すくい面に突起を設けたことで、優れた切りくず処理性能を実現しました。
- ダブテイル機構とレバーロッククランプ方式
- 高いクランプ剛性を維持しながら、切りくず排出性を向上させ、高能率加工を支援します。
- 直線ワイパーによる高品質な加工面
- 刃先の直線ワイパー設計により、高送り加工でも優れた表面品質を提供します。
■ 仕様
- ホルダタイプ: HDタイプ（高切込み用）、HFタイプ（高送り用）
- 最大切込み: 7mm
- 最大送り: 2.0mm
- インサート仕様: 両面10コーナインサート
- クランプ方式: レバーロッククランプ、ダブテイル機構
■ 用途
- 中～重切削旋削加工
- 高能率加工が求められる製造業全般
- コスト削減が求められる量産加工ライン
「TurnTenFeed」は、工具費削減と加工効率の向上を同時に実現するための理想的な選択です。高度な設計と機能により、加工現場の課題を解決し、より高い生産性をサポートします。

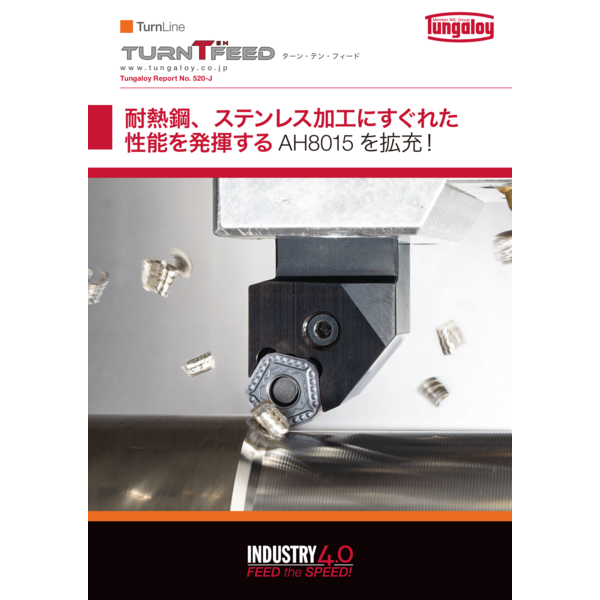

■ 詳細はPDFをダウンロードしていただくか、お気軽にお問合せください。
