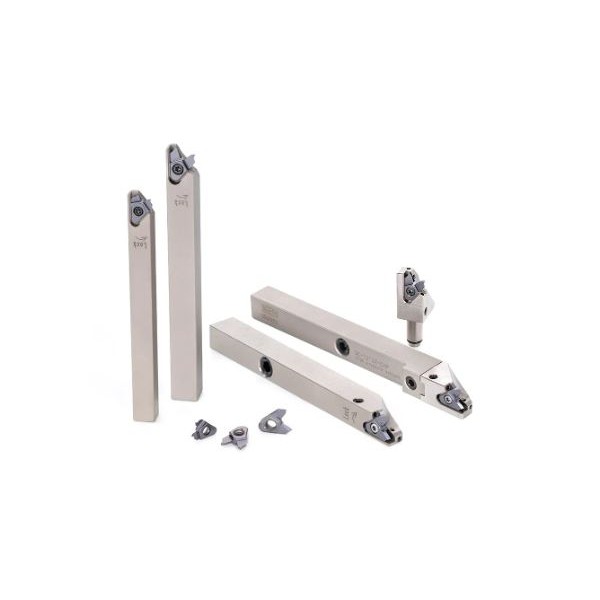

自動盤対応の高精度溝入れ・ねじ切り工具「MiniV-LockGroove」
直径ø12 mm以下の小型部品加工に最適な溝入れ・ねじ切りソリューション。高剛性クランプとクーラント供給で精度と寿命を向上。
MiniV-LockGrooveは、自動盤向けに設計された高精度な溝入れ・ねじ切り加工用工具です。独自のV形状ポケットによる高剛性クランプ機構により、直径ø12 mm以下の小型部品において安定した加工を提供します。また、スリムシャンク設計により隣接工具との干渉を防ぎ、狭い加工スペースでも効率的な運用が可能です。
■ 特長
- 高剛性クランプ機構
V形状ポケットでインサートを確実に保持し、加工中の振動を抑制します。これにより、精度の高い溝入れやねじ切り加工を実現します。
- 多様なシャンクサイズ
8 mm角、10 mm角、12 mm角のシャンクサイズをラインナップ。加工条件や機械に合わせて柔軟に選択可能です。
- 左右勝手に対応
同一インサートを左右どちらの勝手ホルダにも取り付け可能で、工具在庫の削減と運用の効率化を実現します。
- クーラント供給機構
刃先のすくい面と逃げ面への効果的なクーラント供給により、切りくず処理の改善と工具寿命の延長を実現します。
- スリムシャンク設計
隣接工具に干渉しないスリム設計で、自動盤などの狭い加工スペースでもスムーズな運用が可能です。
■ 仕様
- 対応部品径: ø12 mm以下
- シャンクサイズ: 8 mm角、10 mm角、12 mm角
- 対応加工： 溝入れ加工、ねじ切り加工
■ 用途
- 小型部品の精密溝入れ加工
- 自動盤でのねじ切り加工
MiniV-LockGrooveは、小径部品加工における生産性向上と加工精度の安定に最適なツールです。高い柔軟性と経済性を兼ね備えたこの工具で、より効率的な加工プロセスを実現できます。
■ 詳細はPDFをダウンロードしていただくか、お気軽にお問合せください。
