高精度・高剛性な4コーナ仕様「TetraForce-Cut」
独自の3点クランプシステムと高精度研削級インサートで、溝入れ・突切り・ねじ切り加工を安定して実現します。
■ 製品情報
TetraForce-Cutは、タンガロイが提供する4コーナ仕様の高精度・高剛性旋削ツールです。独自の3点クランプシステムにより、刃先位置精度と強固なクランプを実現。高圧クーラント対応ホルダも設定されており、多様な加工ニーズに応えます。
■ 特長
- 高精度研削級インサート
4コーナ仕様の研削級インサートは、高精度加工に適しています。同じインサートを右勝手と左勝手の両方で使用可能で、経済性に優れています。
- 3点クランプシステム
インサートを3点で確実に位置決めすることで、刃先位置の再現性を高め、安定した加工を可能にします。加工中に未使用コーナを切りくず接触から保護する設計です。
- 高圧クーラント対応
CHP型ホルダにより、高圧クーラントを切削点近くに供給。冷却と切りくず排出を最適化し、工具寿命を延長します。
■ 製品情報

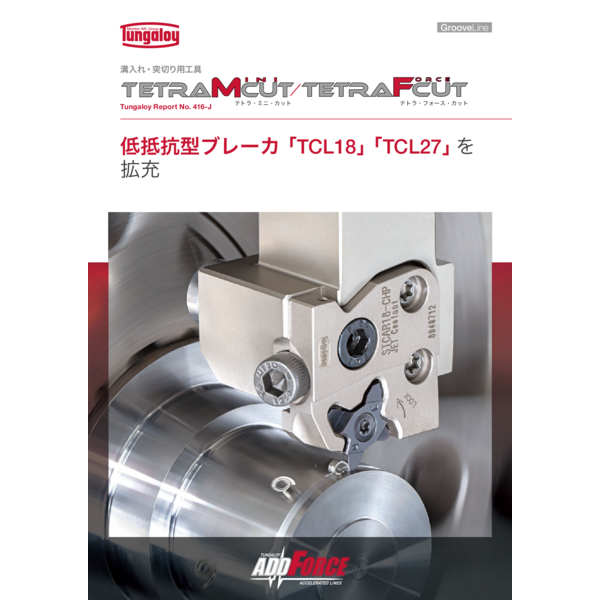

No. 416-J (全般)
No. 416S1-J (TCL18, TCG18)
No. 416S2-J (TCF18)
No. 416S3-J (TCL38)
No. 416S4-J (TCS18-LH, TCL18-LH)
■ 仕様
- インサート形状:
- ＜TC*27形＞: 左右勝手で同じインサートを使用可能
- ＜TCP18形＞: 勝手付きで小型部品加工に対応、60°のねじ加工に適応
- 対応チップブレーカ:
- 2種類をラインナップし、多様な加工条件に対応
- ホルダ仕様:
- 高圧クーラント対応のCHP型ホルダを選択可能
■ 加工用途
- 外径溝入れ
- 突切り
- 外径横送り
- 外径ねじ切り
TetraForce-Cutは、工具寿命の延長、加工精度の向上、経済性の確保を同時に実現する、溝入れ・突切り加工における最適なソリューションです。
■ 詳細はPDFをダウンロードしていただくか、お気軽にお問合せください。
