SHF（Simple & High Performance Former）とは何か ― 金属鍛造工程における仕組みと特長
🌟 Key Takeaways
• SHFは高速かつ安定した生産を目的とした横型金属鍛造機
• 横型構造により、最大約3,000個／時の生産が可能
• 高い強度と寸法精度が求められる自動車部品に適している
• ワンピース成形に対応し、二次工程と総コストを削減
________________________________________
• SHFは高速かつ安定した生産を目的とした横型金属鍛造機
• 横型構造により、最大約3,000個／時の生産が可能
• 高い強度と寸法精度が求められる自動車部品に適している
• ワンピース成形に対応し、二次工程と総コストを削減
________________________________________
自動車および産業機械分野では、ギアやクラッチハブ、金属スリーブなどの部品に、構造的な強度と高い寸法精
度の両立が求められます。そのため、大量生産を前提とした製造では、丸棒からの切削加工ではなく、金属鍛造
が採用されるケースが多くなっています。
🔷 SHFとは
度の両立が求められます。そのため、大量生産を前提とした製造では、丸棒からの切削加工ではなく、金属鍛造
が採用されるケースが多くなっています。
🔷 SHFとは
SHF（Simple & High Performance Former）は、鍛造ラムが水平方向に動作する横型熱間鍛造機です。重力の影響
を受けやすい縦型プレスとは異なる構造を持ちます。
を受けやすい縦型プレスとは異なる構造を持ちます。
SHFの基本思想は、ワークや金型の重量による抵抗を低減し、生産速度と安定性を向上させることにあります。
🔷 SHFの作動原理
SHFの製造プロセスは、加熱処理された鋼材を金型内に投入することから始まります。その後、機械は生産工程全体を通じて、水平方向に連続的な鍛造加工を行います。
SHF機構の主な特長は以下のとおりです。
・鍛造が水平方向で行われるため、重力に逆らう必要がありません。
・金型への潤滑を均一に行うことができ、摩耗の低減につながります。
・ワークの移動方向が打撃力と一致しており、安定した成形が可能です。
このような構造により、SHF機は最大約50 SPMの高速運転が可能で、1時間あたり約3,000個の生産能力を実現します。さらに、最大1,300トンの打撃力にも対応しています。

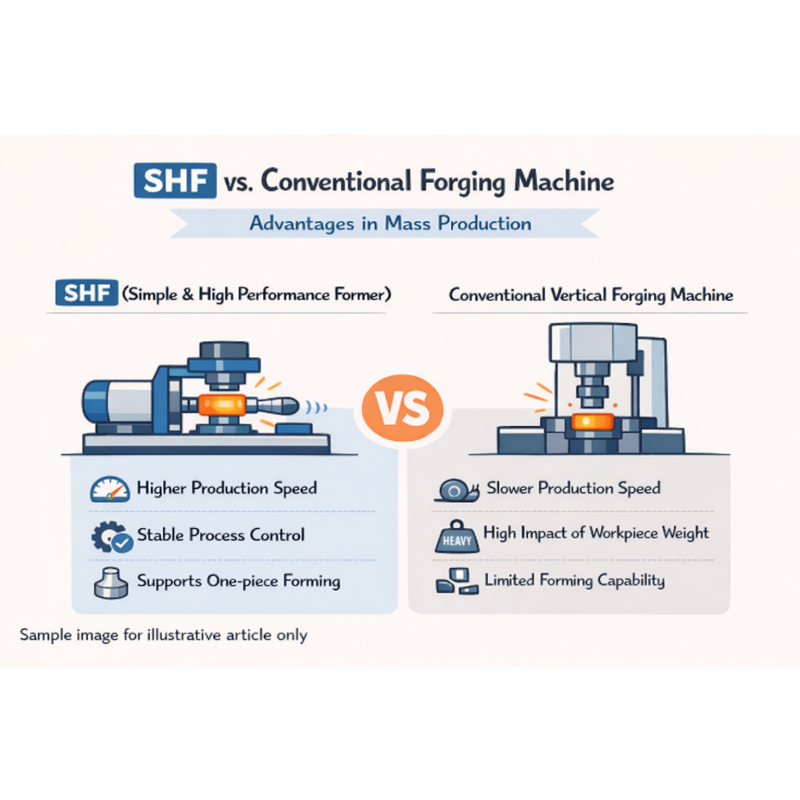

🔷 SHFと一般的な鍛造機との違い
縦型の鍛造機と比較すると、SHFは特に大量生産（マスプロダクション）において明確な優位性を持っていま
す。主な特長は以下のとおりです。
・ワーク重量による負荷に逆らう必要がないため、生産速度が高い
・動作タイミングの制御が安定しており、品質のばらつきが少ない
・One-piece forming（ワンピース成形）に効率よく対応可能
これらの利点により、仕上げなどの付帯工程を削減でき、リードタイムの短縮と総コストの低減につながりま
す。
🔷 SHFに適した製品
SHFは、直径約Φ60～Φ120mmで高強度が求められる部品に適しています。
• ギア
• クラッチハブ
• スリーブや中空部品
• 段付き・溝付き形状を一体成形する部品
🔷 SHFの作動原理
SHFの製造プロセスは、加熱処理された鋼材を金型内に投入することから始まります。その後、機械は生産工程全体を通じて、水平方向に連続的な鍛造加工を行います。
SHF機構の主な特長は以下のとおりです。
・鍛造が水平方向で行われるため、重力に逆らう必要がありません。
・金型への潤滑を均一に行うことができ、摩耗の低減につながります。
・ワークの移動方向が打撃力と一致しており、安定した成形が可能です。
このような構造により、SHF機は最大約50 SPMの高速運転が可能で、1時間あたり約3,000個の生産能力を実現します。さらに、最大1,300トンの打撃力にも対応しています。
🔷 SHFと一般的な鍛造機との違い
縦型の鍛造機と比較すると、SHFは特に大量生産（マスプロダクション）において明確な優位性を持っていま
す。主な特長は以下のとおりです。
・ワーク重量による負荷に逆らう必要がないため、生産速度が高い
・動作タイミングの制御が安定しており、品質のばらつきが少ない
・One-piece forming（ワンピース成形）に効率よく対応可能
これらの利点により、仕上げなどの付帯工程を削減でき、リードタイムの短縮と総コストの低減につながりま
す。
🔷 SHFに適した製品
SHFは、直径約Φ60～Φ120mmで高強度が求められる部品に適しています。
• ギア
• クラッチハブ
• スリーブや中空部品
• 段付き・溝付き形状を一体成形する部品
📘 Summary
SHFは、生産速度・品質の安定性・製品精度の向上を目的とした横型鍛造技術であり、自動車および産業機械分野の量産に適した設備です。
金属鍛造技術に精通した Daido Steel (Thailand) Co., Ltd. では、関連する高度な技術解説も紹介しています。ぜひ次のトピックをご参照ください。
________________________________________
❓ FAQ
Q: SHFは試作（プロトタイプ）に向いていますか？
A: SHFは高速・大量生産向けに設計されており、量産用途に適しています。
Q: SHFは他の工程と併用されますか？
A: 一般的に、切断、熱処理、品質検査などの工程と組み合わせて使用されます。
Q: SHFは試作（プロトタイプ）に向いていますか？
A: SHFは高速・大量生産向けに設計されており、量産用途に適しています。
Q: SHFは他の工程と併用されますか？
A: 一般的に、切断、熱処理、品質検査などの工程と組み合わせて使用されます。
📚 Glossary（用語集）
• SHF（Simple & High Performance Former）: 高速・安定生産を目的とした横型熱間鍛造機
• Horizontal Hot Forging: 水平方向に加圧する熱間鍛造方式
• One-piece forming: 部品を一体で成形する工法
• Mass Production: 大量連続生産
📖 Reference
Introduction of Daido Steel (Thailand) Forging Technology – Production Engineering Dept., Daido Steel (Thailand) Co., Ltd. (N/A) — Internal Validation
🔒 Trust
本コンテンツは、Daido Steel (Thailand) Co., Ltd. 技術的妥当性を確認しています。
#SHF #金属鍛造 #熱間鍛造 #横型鍛造 #自動車部品 #量産加工 #MetalForming
📆 更新日: 2025-12-18
