直流インバータ式溶接電源｜コンパクトで高効率な溶接を実現

Key Takeaways
• 連続電流出力により短時間で溶接し、熱影響と電力消費を低減
• 多彩な制御モードによる高精度なエネルギー制御
• 自動化設備および生産ライン拡張に対応
• コンパクト設計で従来機種より高出力
________________________________________

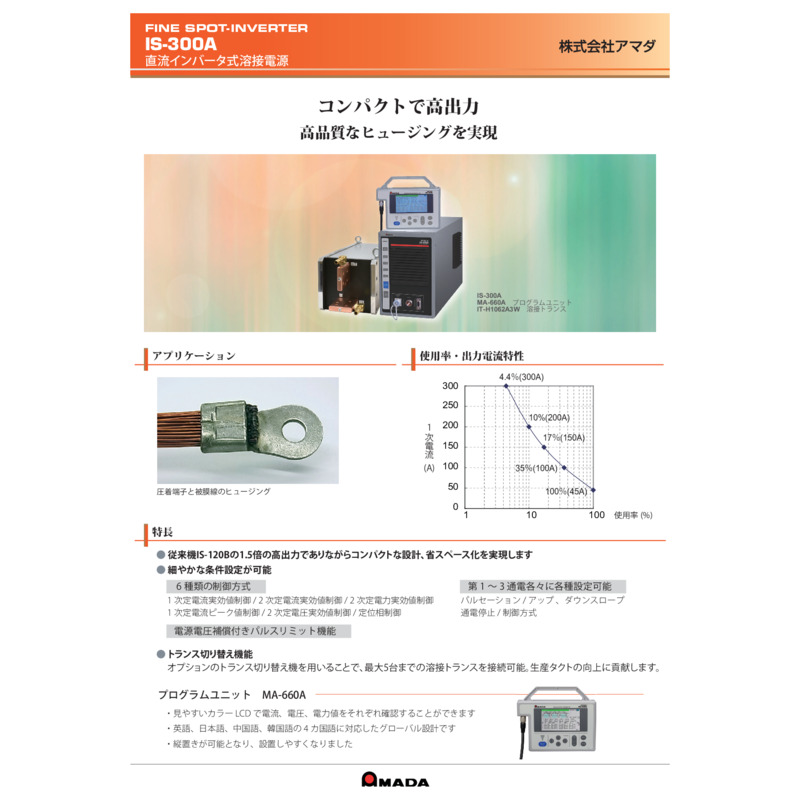

直流インバータ溶接電源は、金属加工向けに設計された連続電流供給型の電源装置です。
自動化溶接システムや、高い工程安定性と品質が求められる生産ラインに適しています。

🔷 DCインバータシステムの基本概念と特長
• DCインバータ方式は、AC方式と異なり電流の休止時間がありません。
• 安定した加熱が可能となり、溶接時間短縮、熱影響低減、省エネルギーに貢献します。
• 小型トランス設計が可能で、自動機への搭載に適しています。

🔷 動作原理
• インバータ制御により直流電流を精密に制御します。
• 溶接部への入熱を連続かつ正確に調整可能です。
• 複数段階の出力設定により、各溶接プロセスに対応します。

🔷 性能上の特長
• IS-120B比で1.5倍の出力を実現したコンパクト設計
• 詳細な溶接条件設定が可能
• オプション機器との組み合わせによる高い柔軟性

🔷 制御・設定機能
以下の6種類の制御方式に対応：
• 一次側定電流制御（RMS）
• 二次側定電流制御（RMS）
• 二次側定電力制御（RMS）
• 一次側ピーク定電流制御
• 二次側定電圧制御（RMS）
• 定位相制御
第1通電〜第3通電まで個別に出力設定が可能です。
パルセーション、アップスロープ、ダウンスロープ、通電停止に対応。
電圧変動を補正するパルスリミット機能を搭載しています。

🔷 システム拡張・自動化対応
• トランス切替機能に対応。
• オプションのMA-650Aと併用することで最大5台のトランス接続が可能です。
• 生産サイクル効率の向上に貢献します。

🔷 品質安定化機能
• 安定したフュージングのためのインタラプト機能を搭載。
• 変位監視機能付きWeld Checkerと連携可能です。
• 電極移動量が設定値に達すると自動で通電を停止します。

🔷 インターフェースと操作性
• MA-660Aプログラムユニット（オプション）に対応。
• 電流・電圧・電力を表示するカラーLCDを搭載。
• 表示言語は英語、日本語、中国語、韓国語に対応。

📘 Summary
直流インバータ溶接電源は、連続出力、高精度制御、拡張性を備えた電源ソリューションです。
自動化溶接および安定した品質を求める生産現場に適しています。

________________________________________

❓ FAQ
Q1: DCインバータとAC方式の違いは何ですか
A1: DCインバータは電流が途切れず、連続出力が可能です。
Q2: 複数段階の出力設定は可能ですか
A2: はい、1回目から3回目まで個別に設定できます。

📚 Glossary (Key Terms)
• DCインバータ溶接電源：直流電流を連続供給する溶接用電源
• パルスリミット：電圧補正付きパルス制御機能
• Weld Checker：変位監視機能を備えた溶接検査装置

📖 Reference
Amada Micro Welding Machine & Welding Power Supply
Product Overview & Technical Description – AMADA (N/A)
(Internal Validation

🔒 Trust
本記事の技術情報は、AMADA の末廣一貴様により確認されています。

📆 Updated: 2026-01-16
