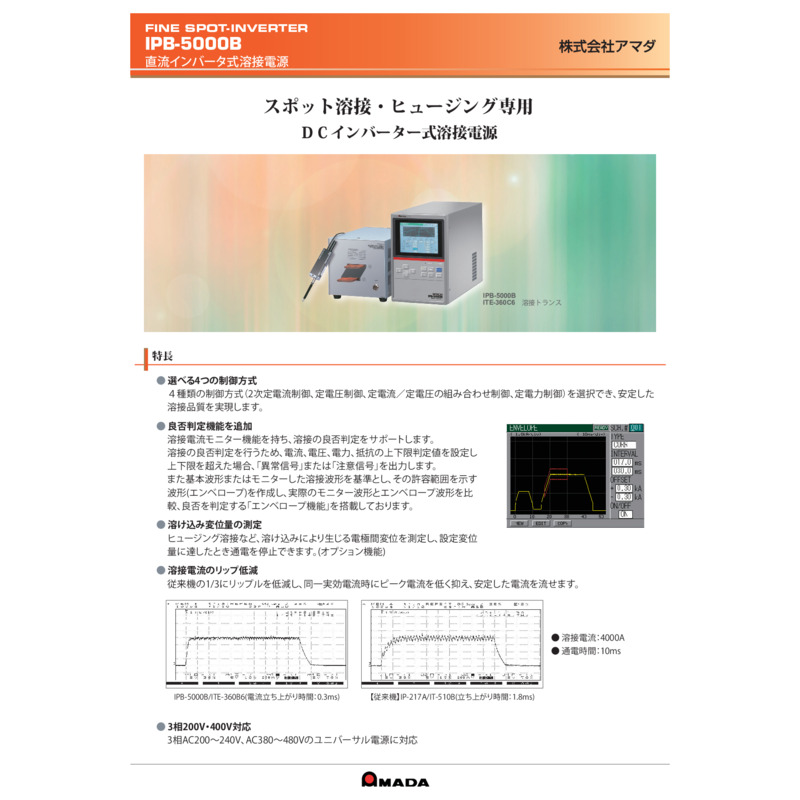

IPB-5000B_直流インバータ式溶接電源_Catalog

スポット溶接・ヒュージングの品質を高める高機能DCインバータ。

株式会社アマダの「FINE SPOT-INVERTER IPB-5000B」は、スポット溶接・ヒュージング専用の直流インバータ式溶接電源です。本製品は、2次定電流、定電圧、定電流/定電圧の組み合わせ、定電力の4種類の制御方式を選択でき、安定した溶接品質を実現します。 技術的な特徴として、溶接電流モニター機能に加え、電流・電圧・電力・抵抗の上下限判定や、基準波形と実測波形を比較するエンベロープ機能による高度な良否判定機能を搭載しています。また、ヒュージング溶接向けには、溶け込みによる電極間変位を測定し、設定変位量で通電を停止するオプション機能も提供されます。溶接電流のリップルを従来機の約1/3に低減し、ピーク電流を低く抑え、安定した電流供給を可能にします。 仕様面では、制御周波数5kHz、最大溶接電流4000A（IT*-780*6使用時）を実現し、3相AC200V～240VおよびAC380V～480Vのユニバーサル電源に対応します。タイマー設定は1msまたは0.2ms単位で細かく調整可能で、電流モニターは0.00～9.99kA、変位モニターは±29.999mmの範囲で高精度な監視が可能です。
