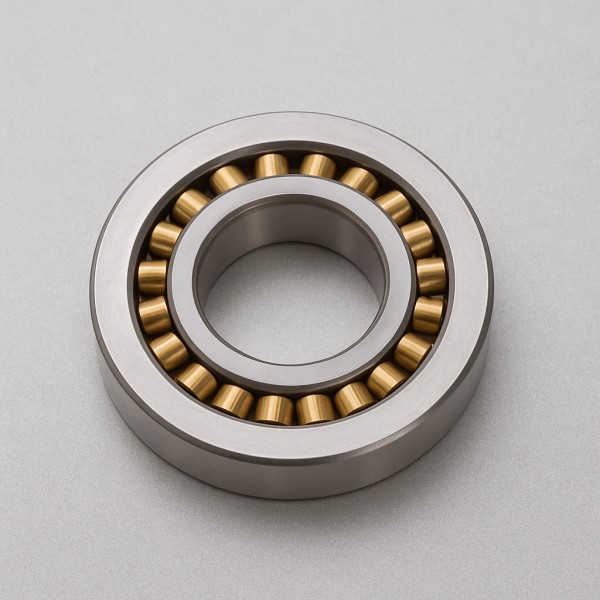

ตลับลูกปืนลูกกลิ้งไขว้ (CRB) คืออะไร?｜โครงสร้าง・คุณสมบัติ・บทบาทในการหมุนที่มีความแม่นยำสูง

🌟 ประเด็นสำคัญ
• CRB สามารถรองรับแรงในแนวรัศมี แรงในแนวแกน และแรงโมเมนต์ได้พร้อมกัน ด้วยลูกกลิ้งที่จัดเรียงตัดกัน 90° เหมาะอย่างยิ่งสำหรับการใช้งานที่ต้องการการหมุนที่มีความแม่นยำสูง
• ลิเนียร์ไกด์ออกแบบมาสำหรับการเคลื่อนที่เชิงเส้นโดยเฉพาะ และไม่เหมาะสำหรับการใช้งานแบบหมุน
• ปัญหาที่พบบ่อยคือการใช้ลิเนียร์ไกด์ผิดประเภทสำหรับการใช้งานแบบหมุน หรือการใช้ CRB กับแรงกระแทกต่อเนื่อง
• ตารางสรุป: การหมุน = CRB, การเคลื่อนที่เชิงเส้น = ลิเนียร์ไกด์, แรงโมเมนต์สูง = CRB, ระยะชักยาว = ลิเนียร์ไกด์
• IKO มี CRB และลิเนียร์ไกด์หลากหลายซีรีส์ ทำให้สามารถเลือกได้อย่างเหมาะสมตามน้ำหนักบรรทุกจริงและพื้นที่ใช้งาน
________________________________________
เครื่องจักรสมัยใหม่ เช่น อุปกรณ์เซมิคอนดักเตอร์, หุ่นยนต์, CNC, และระบบอัตโนมัติ ต้องการความแม่นยำสูงและความแข็งแกร่งสูง การเลือกชิ้นส่วนนำทางที่เหมาะสมส่งผลโดยตรงต่ออายุการใช้งานและต้นทุน แม้จะมีลักษณะภายนอกคล้ายกัน แต่ Cross Roller Bearing (CRB) และ Linear Guide ถูกออกแบบมาเพื่อวัตถุประสงค์ที่แตกต่างกันอย่างสิ้นเชิงและไม่สามารถใช้แทนกันได้
ปัญหาที่พบบ่อยในหน้างาน:
• การใช้ลิเนียร์ไกด์สำหรับการใช้งานแบบหมุน → รางเสียหาย, หลวมคลอน, ความเสียหายเล็กน้อย
• การใช้ CRB กับแรงกระแทกต่อเนื่อง → อายุการใช้งานลดลง (โดยเฉพาะรุ่น Super Slim)
• ไม่เข้าใจว่า CRB สามารถรองรับแรงในแนวรัศมี แรงในแนวแกน และแรงโมเมนต์ได้พร้อมกันด้วยลูกกลิ้งที่จัดเรียงตัดกัน 90° → นำไปสู่การใช้งานผิดประเภท
ตามแคตตาล็อกของ IKO, CRB มีโครงสร้างแบบสัมผัสเชิงเส้น (Line Contact) โดยจัดเรียงลูกกลิ้งทรงกระบอกสลับกัน 90° และสามารถรองรับแรงได้หลายทิศทาง เหมาะอย่างยิ่งสำหรับ Rotary Table, ข้อต่อหุ่นยนต์, XYθ Stage, และอุปกรณ์ตรวจสอบ ที่ต้องการการหมุนที่มีความแม่นยำสูง ซีรีส์ที่โดดเด่นได้แก่ CRBHV, CRBFV, CRB(C), CRBT, CRBS และอื่นๆ ซึ่งสามารถเลือกได้ตามสภาพโหลดและพื้นที่ใช้งาน
ในทางกลับกัน ลิเนียร์ไกด์ถูกออกแบบมาสำหรับการเคลื่อนที่เชิงเส้นโดยเฉพาะ โดยมีลูกบอลหรือลูกกลิ้งหมุนเวียนอยู่ภายใน ชนิดลูกกลิ้งมีความแข็งแกร่งสูง แต่ไม่สามารถรองรับการหมุนได้ และความสามารถในการรับแรงโมเมนต์ก็ต่ำกว่า CRB เหมาะสำหรับการใช้งานในระบบอัตโนมัติ, แกนเชิงเส้นของ CNC, และการใช้งานที่มีระยะชักยาว
จุดเลือกที่จำง่าย:
• CRB = การใช้งานแบบหมุน (Rotary)
• ลิเนียร์ไกด์ = การเคลื่อนที่เชิงเส้น (Linear)
• แรงโมเมนต์สูง → CRB
• ระยะชักยาว → ลิเนียร์ไกด์
• อุปกรณ์บางเบา/โหลดน้อย → CRB Slim / Super Slim
ในแคตตาล็อกของ IKO มีผลิตภัณฑ์หลากหลายตั้งแต่ CRB หลายซีรีส์ ไปจนถึงลิเนียร์ไกด์ (ชนิดลูกบอล, ชนิดลูกกลิ้ง, ชนิดมินิเจอร์, ชนิด C-Lube) ซึ่งช่วยให้ผู้ออกแบบสามารถปรับให้เหมาะสมกับน้ำหนักบรรทุกจริงและข้อจำกัดด้านพื้นที่ได้
📘 สรุป
CRB และลิเนียร์ไกด์ถูกออกแบบมาสำหรับการเคลื่อนที่ประเภทต่างๆ การทำความเข้าใจคุณสมบัติของโหลดและข้อจำกัด จะช่วยป้องกันความเสียหายของอุปกรณ์ การหยุดทำงาน และปรับปรุงประสิทธิภาพของระบบได้อย่างมาก
📥 ติดต่อสอบถาม
สำหรับการเลือกเทคโนโลยีที่เหมาะสมกับสภาพแวดล้อมการติดตั้ง โปรดติดต่อ คุณจุฑารัตน์ คำเจียก (Jutharat Khamjeak) ผู้ช่วยผู้จัดการฝ่ายขาย (Sales Assistant Manager) จาก IKO THOMPSON ASIA CO., LTD. หรือตรวจสอบ Core Content ที่เกี่ยวข้อง
บริษัทเป็นผู้เชี่ยวชาญด้าน Linear Motion / Bearings / Automation / Precision Engineering
🔗 ลิงก์ภายในคลัสเตอร์
• Core Content: https://prime.nc-net.com/105207/ja/product_others/detail_goods/23102
• Basic Knowledge: https://prime.nc-net.com/105207/ja/product_others/detail_goods/25275
________________________________________
❓ คำถามที่พบบ่อย
Q: สามารถใช้ CRB สำหรับการเคลื่อนที่เชิงเส้นที่มีระยะชักยาวได้หรือไม่?
A: ไม่เหมาะสม CRB ไม่รองรับการเคลื่อนที่เชิงเส้นระยะไกล และจะเกิดการสึกหรออย่างรวดเร็ว
Q: ลิเนียร์ไกด์ชนิดลูกกลิ้งสามารถใช้สำหรับการใช้งานแบบหมุนได้หรือไม่?
A: ไม่สามารถใช้ได้ โครงสร้างรางไม่รองรับการหมุน และจะเกิดแรงกดที่ขอบ
Q: CRB สามารถทนต่อแรงกระแทกต่อเนื่องได้หรือไม่?
A: รุ่นที่มีความแข็งแกร่งสูงสามารถรองรับได้ในระดับหนึ่ง แต่โดยทั่วไปแล้วไม่เหมาะสำหรับแรงกระแทกที่รุนแรง
________________________________________
📚 อภิธานศัพท์
• การสัมผัสเชิงเส้น (Line Contact): พื้นผิวสัมผัสเป็นเส้น ทำให้ความแข็งแกร่งเพิ่มขึ้น
• แรงโมเมนต์ (Moment Load): แรงหมุนที่กระทำรอบแกน
• ความแม่นยำในการหมุน (Rotational Accuracy): ความแม่นยำเชิงมุมขณะหมุน
• ความแข็งแกร่งสูง (High Rigidity): ประสิทธิภาพในการต้านทานการเสียรูปเมื่อรับน้ำหนัก
📖 อ้างอิง
• แคตตาล็อก IKO Crossed Roller Bearing — CRBHV / CRBFV / CRB(C) / CRBT / CRBS
• แคตตาล็อก IKO Linear Motion Rolling Guide (RED / BLUE) — ชนิดลูกบอล / ชนิดลูกกลิ้ง
🔒 ความน่าเชื่อถือ
บทความนี้ได้รับการตรวจสอบทางเทคนิคโดย
คุณจุฑารัตน์ คำเจียก (Jutharat Khamjeak) ผู้ช่วยผู้จัดการฝ่ายขาย
จาก IKO THOMPSON ASIA CO., LTD.
#CrossRollerBearing #LinearGuide #IKOBearing #RotaryTable #Automation
#PrecisionEngineering #CNC #Robotics #IndustrialDesign #MechanicalEngineering
📆 อัปเดต: 2025-12-11
