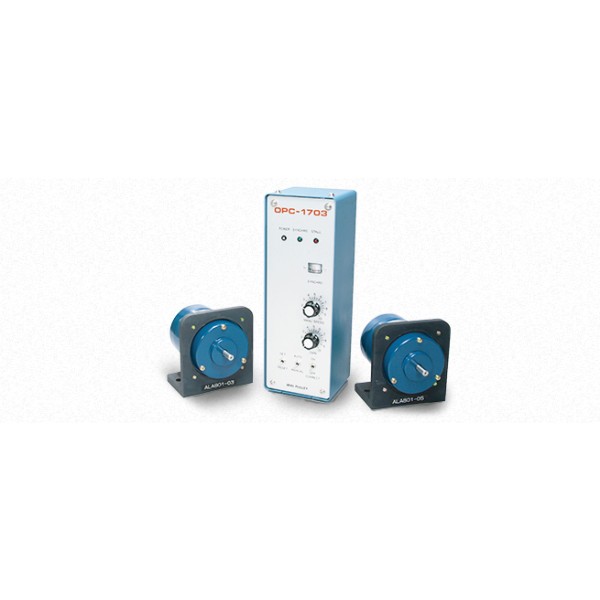

ตัวควบคุมการซิงโครไนซ์ OPC-1703｜การทำงานแบบซิงโครไนซ์ความแม่นยำสูงโดยไม่ต้องใช้การเชื่อมต่อทางกล (ประเทศไทย มิกิ พูลเลย์)

OPC-1703 เป็นแผงควบคุมที่ใช้มอเตอร์ปรับความเร็วรอบแบบไม่ต่อเนื่อง (เช่น อินเวอร์เตอร์ซีรีส์ V7, มอเตอร์กระแสตรงซีรีส์ SC・SY) เพื่อควบคุมระบบขับเคลื่อนหลายชุดให้ทำงานแบบซิงโครไนซ์โดยไม่มีการเชื่อมต่อทางกลไก ในการทำงานแบบสัดส่วนทั่วไป มีปัญหาเรื่องข้อผิดพลาดสะสมไม่ว่าจะเพิ่มความแม่นยำเท่าใดก็ตาม แต่ OPC-1703 สามารถทำงานแบบซิงโครไนซ์ได้อย่างสมบูรณ์โดยใช้การควบคุมตำแหน่งด้วยซิงโครมอเตอร์ (86G-L, 86CT-L) นอกจากนี้ ยังได้เพิ่มฟังก์ชันเอาต์พุตสัญญาณซิงโครไนซ์ (จุดเริ่มต้น) และเอาต์พุตสัญญาณ Step-out เข้าไปในรุ่นก่อนหน้า OPC-1701 ทำให้สามารถควบคุมการซิงโครไนซ์ได้อย่างสมบูรณ์ยิ่งขึ้น
■ คุณสมบัติ
- การทำงานแบบซิงโครไนซ์ที่มีความแม่นยำสูง: สามารถทำงานแบบซิงโครไนซ์ได้อย่างสมบูรณ์โดยไม่มีข้อผิดพลาดสะสม ด้วยการควบคุมตำแหน่งโดยใช้ซิงโครมอเตอร์ (86G-L, 86CT-L)
- ฟังก์ชันเพิ่มเติม: เพิ่มเอาต์พุตสัญญาณซิงโครไนซ์ (จุดเริ่มต้น) และเอาต์พุตสัญญาณ Step-out เข้าไปใน OPC-1701 รุ่นเดิม
- การปรับตั้งค่าที่ง่าย: มีจุดปรับตั้งค่าพื้นฐานเพียง 2 จุดเท่านั้น ได้แก่ การปรับสัญญาณสัดส่วนและการปรับ GAIN ชดเชย ทำให้ง่ายต่อการใช้งาน
- ไม่ต้องใช้เซ็นเซอร์ภายนอก: การกำหนดตำแหน่งด้วยซิงโครมอเตอร์ทำให้ไม่จำเป็นต้องใช้เซ็นเซอร์อื่นหรือการทำงานกลับสู่จุดเริ่มต้น
- การตรวจสอบสถานะการทำงาน: สามารถตรวจสอบสถานะการซิงโครไนซ์ได้จากมิเตอร์บนแผงควบคุม
■ ข้อมูลจำเพาะ
แหล่งจ่ายไฟ: AC 200/220V เฟสเดียว
อินพุต/เอาต์พุตความต่างเฟส: AC 52V
อินพุต Tachogenerator: AC, DC 100V สูงสุด
เอาต์พุต 1 (OUT): DC 0～10V
เอาต์พุต 2 (REF OUT): DC 0～10V
ความจุหน้าสัมผัสเอาต์พุต: AC 250V, DC 30V, 0.5A
ความแม่นยำ: ±0.5°
ความเร็วรอบของ Synchro Transmitter (86G-L), Control Transformer (86CT-L): 200 min⁻¹ หรือน้อยกว่า
จำนวนสูงสุดของ Synchro Receiver ที่เชื่อมต่อได้: 18 เครื่อง
ช่วงการตรวจจับสัญญาณซิงโครไนซ์: 0～-45°
ช่วงการตรวจจับ Step-out: ภายใน ±30°
อินพุตสัดส่วนภายนอก: DC 0～10V
Soft Start・Stop: แต่ละ 0.4～40s
■ การใช้งาน
- เครื่องจักรอาหาร: เหมาะสำหรับการทำงานแบบซิงโครไนซ์เพื่อจัดตำแหน่งฟีดเดอร์และสายพานลำเลียง
- เครื่องพิมพ์: การทำงานแบบซิงโครไนซ์ของลูกกลิ้งที่ทำงานต่อเนื่อง
- เครื่องจักรสิ่งทอ: ใช้ในสถานการณ์ที่ต้องการการทำงานแบบซิงโครไนซ์ที่มีความแม่นยำสูง
- เครื่องจักรผลิตกระดาษ: การควบคุมการซิงโครไนซ์ของระบบขับเคลื่อนที่หลากหลาย
- เครื่องเข้าเล่ม: การทำงานแบบซิงโครไนซ์ของเครื่องเรียงหน้าและเครื่องเข้าเล่ม
- เครื่องบรรจุภัณฑ์: การทำงานแบบซิงโครไนซ์ของโรตารีคัตเตอร์และฟิล์ม
- อื่นๆ: การทำงานแบบซิงโครไนซ์ทางไฟฟ้าของระบบขับเคลื่อนที่ไม่สามารถเชื่อมต่อทางกลไกได้ เช่น โซ่, เพลาส่งกำลัง เป็นต้น
OPC-1703 เป็นโซลูชันที่สมบูรณ์แบบสำหรับการทำงานแบบซิงโครไนซ์ของระบบขับเคลื่อนหลายชุดด้วยความแม่นยำสูง ด้วยการควบคุมตำแหน่งที่ไม่ต้องใช้เซ็นเซอร์ภายนอกและการปรับตั้งค่าที่ง่ายดาย จึงช่วยสนับสนุนการทำงานที่มีประสิทธิภาพ
