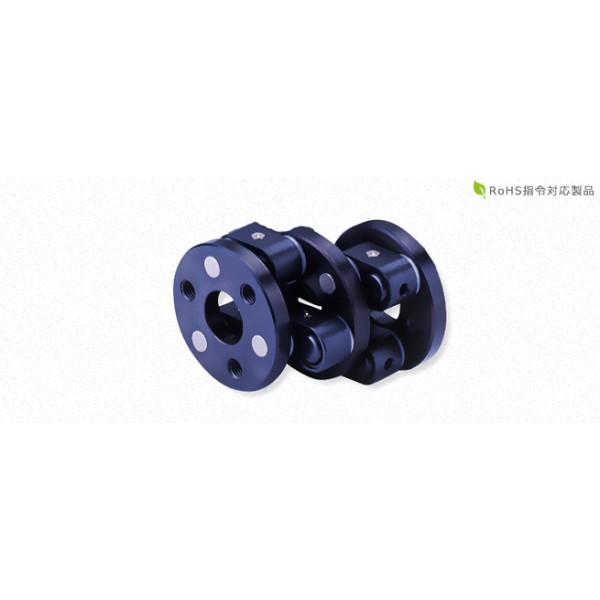

ชมิดท์ (คัปปลิ้งแบบลิงค์) รุ่น NSS (ประเทศไทย มิกิ พูลเลย์)
คัปปลิ้งแบบลิงก์รุ่น NSS ของ Schmitt เป็นคัปปลิ้งสำหรับเพลาเยื้องศูนย์ที่ใช้การเคลื่อนที่แบบข้อเหวี่ยงของลิงก์เพื่อส่งกำลังได้อย่างน่าเชื่อถือ กำลังที่ป้อนเข้าสู่แผ่นดิสก์ปลายด้านหนึ่งจะถูกส่งผ่านลิงก์และแผ่นดิสก์กลางไปยังแผ่นดิสก์ปลายอีกด้านหนึ่ง ปริมาณการเยื้องศูนย์ถูกกำหนดโดยความยาวของลิงก์ ทำให้การส่งกำลังแบบเพลาเยื้องศูนย์เป็นไปอย่างราบรื่น นอกจากนี้ ยังสามารถเคลื่อนที่ขนานของแกนเพลาระหว่างการหมุนได้ ทำให้สามารถใช้งานได้อย่างยืดหยุ่น ในฐานะรุ่นมาตรฐาน มีรุ่น NSS ที่มีจำนวนลิงก์ 3x2 และรุ่นกึ่งมาตรฐานที่เพิ่มจำนวนลิงก์เพื่อเพิ่มแรงบิดที่ยอมรับได้
■ คุณสมบัติ
・ การยอมรับการเยื้องศูนย์ขนาดใหญ่: ยอมรับการเยื้องศูนย์ได้สูงสุด 183 มม. ทำให้เกิดการส่งกำลังที่ยืดหยุ่น
・ การเคลื่อนที่ขนานระหว่างการหมุน: ด้วยการส่งกำลังโดยการเคลื่อนที่แบบข้อเหวี่ยงของลิงก์ ทำให้สามารถเคลื่อนที่ขนานของแกนเพลาระหว่างการหมุนได้
・ แรงบิดที่ยอมรับได้สูง: รองรับแรงบิดที่สูงขึ้นไปอีกด้วยรุ่นกึ่งมาตรฐานที่เพิ่มจำนวนลิงก์
・ ความน่าเชื่อถือและความทนทาน: ด้วยโครงสร้างที่แข็งแรงและวัสดุคุณภาพสูง มอบอายุการใช้งานที่ยาวนานและประสิทธิภาพที่เสถียร
・ รองรับการใช้งานหลากหลาย: สามารถใช้ได้ในงานที่หลากหลาย เช่น เครื่องรีดขึ้นรูปและอุปกรณ์การผลิตผลิตภัณฑ์สุขอนามัย
■ ข้อมูลจำเพาะ
・ ชื่อรุ่น: NSS 7.3.7, NSS 7.7.9, NSS 10.9.12, NSS 13.9.14, NSS 16.10.16, NSS 20.9.20, NSS 20.9.20/4, NSS 20.9.23/5, NSS 20.9.25/6, NSS 20.9.33/8, NSS 20.9.39/10
・ แรงบิดที่ยอมรับได้: 137 N・m ～ 7850 N・m
・ ความเร็วรอบสูงสุด: 250 ～ 3000 min⁻¹
・ ปริมาณการเยื้องศูนย์ที่ยอมรับได้: 9 มม. ～ 183 มม.
・ วัสดุ:
‐ วัสดุของสลัก: เหล็กกล้าผสมสำหรับงานโครงสร้าง
‐ วัสดุของแผ่นดิสก์: เทียบเท่า S45C (การชุบดำ)
‐ วัสดุของลิงก์: เหล็กกล้าคาร์บอนสำหรับงานโครงสร้าง (การชุบดำ)
・ ช่วงอุณหภูมิใช้งาน: -10℃ ～ 60℃
■ การใช้งาน
・ เครื่องรีดขึ้นรูป
・ อุปกรณ์การผลิตผลิตภัณฑ์สุขอนามัย
คัปปลิ้งแบบลิงก์รุ่น NSS ของ Schmitt ช่วยให้การส่งกำลังมีความน่าเชื่อถือสูงและยอมรับการเยื้องศูนย์ขนาดใหญ่ได้ในเครื่องรีดขึ้นรูปและอุปกรณ์การผลิตผลิตภัณฑ์สุขอนามัย
สำหรับรายละเอียด โปรดดาวน์โหลดไฟล์ PDF หรือติดต่อสอบถามได้เลย
