OPC คอนโทรลเลอร์ควบคุมแบบซิงโครนัส

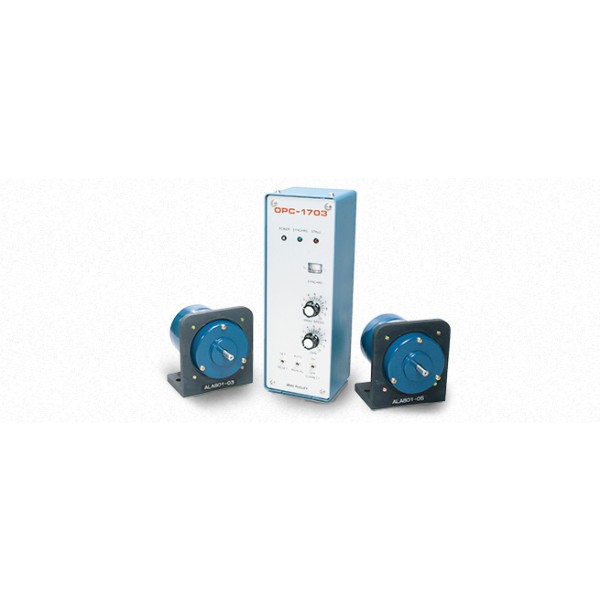

OPC-1703 เป็นแผงควบคุมที่ออกแบบมาเพื่อให้ระบบขับเคลื่อนหลายระบบทำงานซิงโครไนซ์กันโดยไม่ต้องเชื่อมต่อทางกลไก โดยใช้มอเตอร์ปรับความเร็ว (เช่น อินเวอร์เตอร์ซีรีส์ V7 และมอเตอร์ DC ซีรีส์ SC และ SY) ระบบการทำงานแบบสัดส่วนเดิมไม่ว่าจะเพิ่มความแม่นยำเพียงใดก็ยังมีปัญหาการสะสมข้อผิดพลาด แต่ OPC-1703 ใช้การควบคุมตำแหน่งด้วยมอเตอร์ซิงโคร (86G-L, 86CT-L) เพื่อให้การซิงโครไนซ์สมบูรณ์แบบ นอกจากนี้ยังมีฟังก์ชันเพิ่มเติมจากรุ่น OPC-1701 ด้วยการเพิ่มฟังก์ชันสัญญาณซิงโคร (จุดเริ่มต้น) และสัญญาณตรวจจับการหลุดออก ทำให้การควบคุมการซิงโครมีความสมบูรณ์ยิ่งขึ้น
คุณสมบัติ
- การซิงโครไนซ์ที่มีความแม่นยำสูง: ใช้การควบคุมตำแหน่งด้วยมอเตอร์ซิงโคร (86G-L, 86CT-L) เพื่อให้การซิงโครไนซ์สมบูรณ์แบบโดยไม่เกิดข้อผิดพลาดสะสม
- ฟังก์ชันเพิ่มเติม: เพิ่มฟังก์ชันสัญญาณซิงโคร (จุดเริ่มต้น) และสัญญาณตรวจจับการหลุดออกจากรุ่น OPC-1701 เดิม
- การปรับแต่งที่ง่าย: การปรับแต่งพื้นฐานมีเพียงการปรับสัญญาณสัดส่วนและการปรับ GAIN เท่านั้น ทำให้ง่ายต่อการตั้งค่า
- ไม่ต้องใช้เซ็นเซอร์ภายนอก: การกำหนดตำแหน่งด้วยมอเตอร์ซิงโครทำให้ไม่ต้องใช้เซ็นเซอร์อื่นหรือการกลับสู่จุดเริ่มต้น
- การตรวจสอบสถานะการทำงาน: สามารถตรวจสอบสถานะการซิงโครได้ผ่านมิเตอร์บนแผงควบคุม
สเปค
แหล่งจ่ายไฟ: AC 200/220V เฟสเดียว
อินพุต/เอาต์พุตความต่างเฟส: AC 52V
อินพุตทาโคเจนเนอเรเตอร์: AC, DC 100V สูงสุด
เอาต์พุต 1 (OUT): DC 0-10V
เอาต์พุต 2 (REF OUT): DC 0-10V
ความจุของขั้วเอาต์พุต: AC 250V, DC 30V, 0.5A
ความแม่นยำ: ±0.5°
ความเร็วในการหมุนของเครื่องส่งสัญญาณซิงโคร (86G-L) และหม้อแปลงควบคุม (86CT-L): ≤200 min⁻¹
จำนวนเครื่องรับซิงโครสูงสุดที่เชื่อมต่อได้: 18 เครื่อง
ช่วงการตรวจจับสัญญาณซิงโคร: 0° ถึง -45°
ช่วงการตรวจจับการหลุดออก: ภายใน ±30°
อินพุตสัดส่วนภายนอก: DC 0-10V
การเริ่มและหยุดแบบนุ่มนวล: 0.4-40 วินาที แต่ละอย่าง
การใช้งาน
- เครื่องจักรอาหาร: เหมาะสำหรับการซิงโครไนซ์การจัดตำแหน่งของฟีดเดอร์และสายพานลำเลียง
- เครื่องพิมพ์: การซิงโครไนซ์การทำงานของลูกกลิ้งที่ทำงานต่อเนื่อง
- เครื่องจักรสิ่งทอ: เหมาะสำหรับการใช้งานที่ต้องการการซิงโครไนซ์ที่แม่นยำสูง
- เครื่องจักรผลิตกระดาษ: การควบคุมการซิงโครไนซ์ของระบบขับเคลื่อนหลายระบบ
- เครื่องจักรเย็บเล่ม: การซิงโครไนซ์การทำงานของเครื่องรวมและเครื่องเย็บเล่ม
- เครื่องจักรบรรจุภัณฑ์: การซิงโครไนซ์การทำงานของเครื่องตัดโรตารีและฟิล์ม
- อื่นๆ: การซิงโครไนซ์ระบบขับเคลื่อนที่ไม่สามารถเชื่อมต่อทางกลไกได้ เช่น โซ่และเพลาสาย
OPC-1703 เป็นโซลูชันที่เหมาะสมที่สุดสำหรับการซิงโครไนซ์ระบบขับเคลื่อนหลายระบบด้วยความแม่นยำสูง การควบคุมตำแหน่งโดยไม่ต้องใช้เซ็นเซอร์ภายนอกและการปรับแต่งที่ง่าย ช่วยสนับสนุนการดำเนินงานที่มีประสิทธิภาพ.
