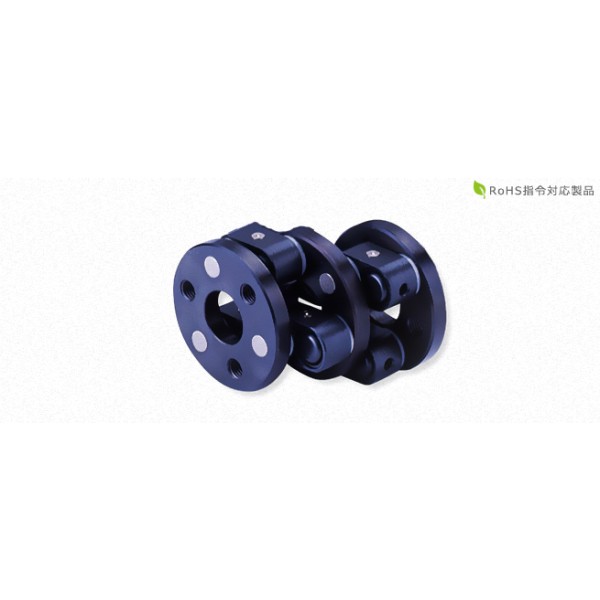

Schmidt (ข้อต่อแบบลิงค์)NSS (Miki Pulley ประเทศไทย)
Schmidt Link Type Coupling NSS Model เป็นข้อต่อแบบเยื้องศูนย์ที่ทำให้การส่งพลังงานมีความแน่นอนโดยใช้การเคลื่อนไหวแบบข้อเหวี่ยงของลิงค์ พลังงานที่ป้อนเข้าสู่ดิสก์ปลายทางหนึ่งจะถูกส่งไปยังดิสก์ปลายทางอีกด้านผ่านลิงค์และดิสก์กลาง ปริมาณการเยื้องศูนย์จะถูกกำหนดโดยความยาวของลิงค์ ทำให้การส่งพลังงานมีความราบรื่นแม้ในขณะที่มีการเยื้องศูนย์ นอกจากนี้ การเคลื่อนที่แบบขนานของแกนระหว่างการหมุนก็เป็นไปได้ ทำให้การใช้งานมีความยืดหยุ่น มีรุ่นมาตรฐานที่มีลิงค์ 3×2 และรุ่นกึ่งมาตรฐานที่มีลิงค์เพิ่มขึ้นเพื่อรองรับแรงบิดที่สูงขึ้น
คุณสมบัติ
- การยอมรับการเยื้องศูนย์ขนาดใหญ่: ยอมรับการเยื้องศูนย์ได้สูงสุด 183 มม. ทำให้การส่งพลังงานมีความยืดหยุ่น
- การเคลื่อนที่แบบขนานระหว่างการหมุน: การส่งพลังงานผ่านการเคลื่อนไหวแบบข้อเหวี่ยงของลิงค์ทำให้การเคลื่อนที่แบบขนานของแกนระหว่างการหมุนเป็นไปได้
- แรงบิดที่ยอมรับได้สูง: รุ่นกึ่งมาตรฐานที่มีลิงค์เพิ่มขึ้นรองรับแรงบิดที่สูงขึ้น
- ความเชื่อถือได้และความทนทาน: โครงสร้างที่แข็งแรงและวัสดุคุณภาพสูงให้ประสิทธิภาพที่มั่นคงและยาวนาน
- การใช้งานที่หลากหลาย: เหมาะสำหรับการใช้งานที่หลากหลาย เช่น เครื่องขึ้นรูปม้วน (roll forming machines) และอุปกรณ์การผลิตผลิตภัณฑ์สุขอนามัย (sanitary product manufacturing equipment)
สเปค
- ชื่อรุ่น: NSS 7.3.7, NSS 7.7.9, NSS 10.9.12, NSS 13.9.14, NSS 16.10.16, NSS 20.9.20, NSS 20.9.20/4, NSS 20.9.23/5, NSS 20.9.25/6, NSS 20.9.33/8, NSS 20.9.39/10
- แรงบิดที่ยอมรับได้: 137 N・m ถึง 7850 N・m
- ความเร็วในการหมุนสูงสุด: 250 ถึง 3000 min⁻¹
- การยอมรับการเยื้องศูนย์: 9 มม. ถึง 183 มม.
วัสดุ:
- วัสดุของพิน: เหล็กกล้าโลหะโครงสร้าง (structural alloy steel)
- วัสดุของดิสก์: เทียบเท่า S45C (ชุบดำ)
- วัสดุของลิงค์: เหล็กกล้าคาร์บอนโครงสร้าง (structural carbon steel) (ชุบดำ)
- ช่วงอุณหภูมิการใช้งาน: -10℃ ถึง 60℃
การใช้งาน
- เครื่องขึ้นรูปม้วน (roll forming machines)
- อุปกรณ์การผลิตผลิตภัณฑ์สุขอนามัย (sanitary product manufacturing equipment)
Schmidt Link Type Coupling NSS Model ให้การส่งพลังงานที่เชื่อถือได้และการยอมรับการเยื้องศูนย์สูงในเครื่องขึ้นรูปม้วน (roll forming machines) และอุปกรณ์การผลิตผลิตภัณฑ์สุขอนามัย (sanitary product manufacturing equipment)
สำหรับรายละเอียดเพิ่มเติม กรุณาดาวน์โหลด PDF หรือสอบถามข้อมูลเพิ่มเติมได้
