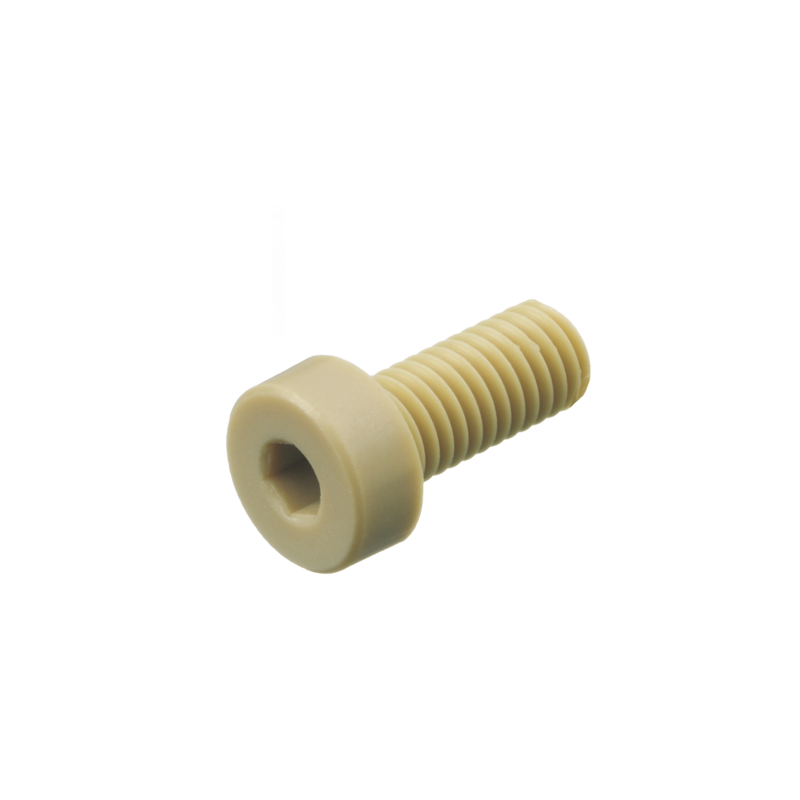

PPS/LC ｜ สกรูหัวจมหกเหลี่ยมหัวต่ำ(Hexagon socket low head cap screw) วัสดุ PPS สำหรับงานพื้นที่จำกัด
🌟 Key Takeaways
- PPS/LC คือสกรูหัวจมหกเหลี่ยมหัวต่ำ (Hexagon Socket Low Head Bolt) ผลิตจาก Polyphenylene sulfide (PPS)
- รองรับอุณหภูมิใช้งานต่อเนื่อง 200°C (392°F) และผ่านมาตรฐานการติดไฟ UL94 V-0
- โครงสร้างหัวต่ำช่วยลดความสูงเหนือผิวงาน เหมาะกับงานพื้นที่จำกัด
- เป็นฉนวนไฟฟ้า ไม่เป็นแม่เหล็ก และทนสารเคมี เหมาะกับงานวิศวกรรมความหนาแน่นสูง
ーーーーーーーーーーーーーーーーーーーーーーーーーーーーーーー
ในอุปกรณ์อิเล็กทรอนิกส์ เครื่องจักรความหนาแน่นสูง และโมดูลอุตสาหกรรมแบบกะทัดรัด ความสูงของหัวสกรูมักเป็นข้อจำกัดด้านการออกแบบและการประกอบ สกรูหัวจมมาตรฐานอาจรบกวนชิ้นส่วนรอบข้างหรือทำให้ระยะเคลียร์ไม่เพียงพอ PPS/LC จึงถูกพัฒนาขึ้นเพื่อลดความสูงหัวสกรู โดยยังคงสมรรถนะด้านแรงยึดและความทนทานของวัสดุ PPS
แม้จะลดขนาดเชิงกล แต่ฟังก์ชันไม่ควรถูกลดทอน PPS/LC ช่วยให้ผู้ออกแบบสามารถเพิ่มความกะทัดรัดของโครงสร้างได้ โดยไม่ต้องแลกกับความเสถียรหรือความปลอดภัยในการใช้งาน
PPS/LC เป็น สกรูหัวจมหกเหลี่ยมหัวต่ำ ใช้เครื่องมือขันหกเหลี่ยมด้านใน หัวสกรูถูกออกแบบให้มีความสูง (H) ต่ำกว่าสกรูหัวจมมาตรฐาน เพื่อลดการชนหรือการเกี่ยวกับชิ้นส่วนรอบข้าง วัสดุ PPS ให้ความแข็งแรงเชิงกล ดูดซึมน้ำต่ำ และคงรูปได้ดีในอุณหภูมิสูง จึงเหมาะกับงานที่ต้องการ clearance ต่ำและการใช้งานต่อเนื่อง
🔷 Pitch ของเกลียว (Metric Coarse)
PPS/LC ใช้เกลียวเมตริกมาตรฐาน เพื่อความเข้ากันได้กับระบบยึดทั่วไป
- M3 = 0.50 mm
- M4 = 0.70 mm
- M5 = 0.80 mm
- M6 = 1.00 mm
🔷 ขนาดหัวสกรู (Low Head : D × H)
มิติหัวถูกกำหนดให้ต่ำกว่าหัวจมมาตรฐาน เพื่อประหยัดพื้นที่
- M3: 5.5 × 2.0 mm
- M4: 7.0 × 2.8 mm
- M5: 8.5 × 3.5 mm
- M6: 10.0 × 4.0 mm
ค่า H ที่ลดลงช่วยให้หัวสกรูนูนเหนือผิวงานน้อยลง ขณะที่ D ยังคงเพียงพอสำหรับการกระจายแรงกดอย่างเหมาะสม
🔷 ขนาดช่องประแจ (Hex Socket : B)
- M3: 2.0 mm
- M4: 2.5 mm
- M5: 3.0 mm
- M6: 4.0 mm
การเลือกขนาด B ที่ถูกต้องช่วยถ่ายทอดแรงบิดได้สม่ำเสมอ แม้ในหัวที่มีความสูงจำกัด
🔷 จุดเด่นเชิงวิศวกรรม
- หัวต่ำพิเศษ เหมาะกับงานพื้นที่จำกัด
- ทนความร้อนต่อเนื่อง 200°C (392°F)
- ผ่านมาตรฐานการติดไฟ UL94 V-0
- เป็นฉนวนไฟฟ้าและไม่เป็นแม่เหล็ก
- ทนการกัดกร่อนและสารเคมี
- เหมาะกับงาน Precision และ Clean Design
🔷 การใช้งานทั่วไป
PPS/LC เหมาะสำหรับโมดูลอิเล็กทรอนิกส์ความหนาแน่นสูง อุปกรณ์ไฟฟ้าใกล้แหล่งความร้อน ชิ้นส่วนเครื่องจักรที่ต้องการลดความสูงหัวสกรู และระบบ Fastener แบบไม่ใช้โลหะ
📘 Summary
PPS/LC คือสกรูหัวจมหกเหลี่ยมหัวต่ำสำหรับงานเทคนิคที่ต้องการความกะทัดรัด ความทนความร้อน และความปลอดภัยทางไฟฟ้า เหมาะกับการออกแบบที่มีข้อจำกัดด้านพื้นที่แต่ยังต้องการความเสถียรของจุดยึด
ーーーーーーーーーーーーーーーーーーーーーーーーー
❓ FAQ
Q1: PPS/LC ต่างจาก PPS/CB อย่างไร?
A1: PPS/LC มีความสูงหัวต่ำกว่า เหมาะกับพื้นที่จำกัด ขณะที่ PPS/CB เป็นหัวมาตรฐาน รองรับแรงบิดได้มากกว่า
Q2: สามารถใช้แรงบิดเท่ากับหัวมาตรฐานได้หรือไม่?
A2: หัวต่ำมีข้อจำกัดด้านแรงบิด ควรใช้งานภายในช่วงที่แนะนำในเอกสารทางเทคนิค
ーーーーーーーーーーーーーーーーーーーーーー
📚 Glossary (Key Terms)
- PPS (Polyphenylene sulfide): พลาสติกวิศวกรรมที่มีความแข็งแรงและทนความร้อนสูง
- Hexagon Socket Low Head Bolt: สกรูหัวจมหกเหลี่ยมที่ออกแบบให้หัวมีความสูงต่ำ เพื่อลดพื้นที่ติดตั้ง
- UL94 V-0: มาตรฐานการติดไฟของวัสดุ (ข้อมูลไม่ระบุรายละเอียดเชิงลึก)
📖 Reference
[1] 最新総合カタログ 2024 – Nippon Chemical Screw Co., Ltd. – Internal Validation
🔒 Trust
ข้อมูลทั้งหมดอ้างอิงจากเอกสารทางเทคนิคและกระบวนการควบคุมการผลิตของ Nippon Chemical Screw Co., Ltd. เพื่อยืนยันความถูกต้องของข้อมูลทางวิศวกรรมในบทความนี้
#สกรูPPS #สกรูหัวจม #หัวต่ำ #งานพื้นที่จำกัด #ชิ้นส่วนวิศวกรรม
#PlasticScrew #PPS #LowHeadBolt #EngineeringFastener #UL94V0
📆 Updated: 2026-01-07
