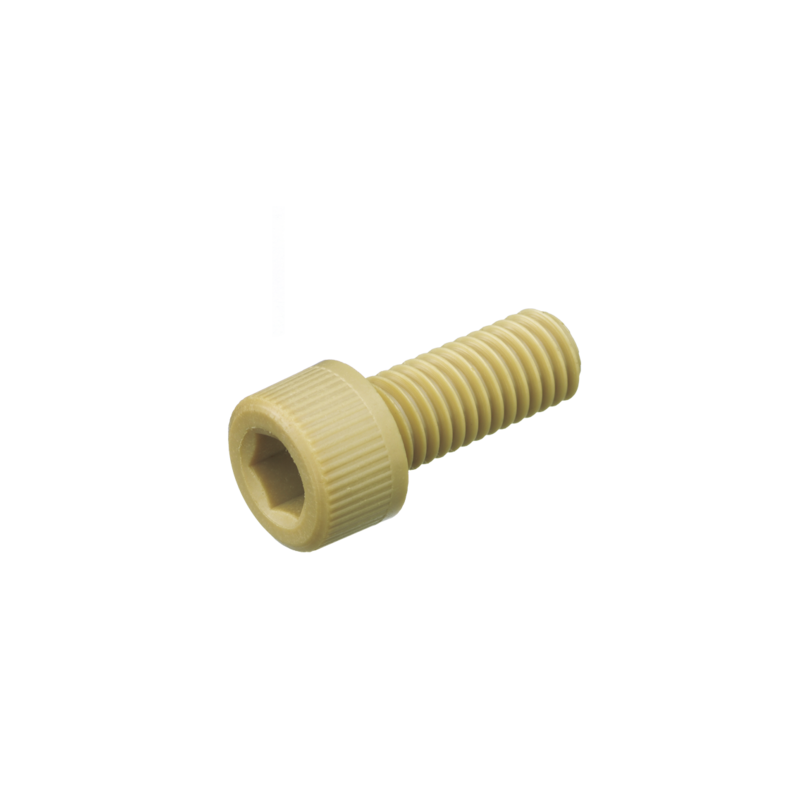

PPS/CB ｜ สกรูหัวจมหกเหลี่ยม (Hexagon Socket Head Bolt) วัสดุ PPS สำหรับงานแรงยึดสูงและพื้นที่จำกัด
🌟 Key Takeaways
- PPS/CB คือสกรูหัวจมหกเหลี่ยม (Hexagon Socket Head Cap Screw) ผลิตจาก Polyphenylene sulfide (PPS)
- รองรับอุณหภูมิใช้งานต่อเนื่อง 200°C และผ่านมาตรฐานการติดไฟ UL94 V-0
- หัวจมออกแบบเพื่อถ่ายทอดแรงบิดสูงในพื้นที่จำกัด
- เป็นฉนวนไฟฟ้า ไม่เป็นแม่เหล็ก และทนสารเคมี เหมาะกับงานวิศวกรรมความหนาแน่นสูง
ーーーーーーーーーーーーーーーーーーーーーーーーーーーーーーー
ในเครื่องจักร อิเล็กทรอนิกส์กำลัง และอุปกรณ์อุตสาหกรรมที่มีความหนาแน่นของชิ้นส่วนสูง พื้นที่รอบจุดยึดมักมีข้อจำกัด
การใช้สกรูหัวหกเหลี่ยมภายนอกอาจเพิ่มระยะเคลียร์และรบกวนการออกแบบ PPS/CB จึงถูกเลือกใช้ในกรณีที่ต้องการซ่อนหัวสกรู
ลดพื้นที่รอบจุดยึด แต่ยังต้องคงแรงยึดและความแข็งแรงในระดับโครงสร้าง
การใช้สกรูหัวหกเหลี่ยมภายนอกอาจเพิ่มระยะเคลียร์และรบกวนการออกแบบ PPS/CB จึงถูกเลือกใช้ในกรณีที่ต้องการซ่อนหัวสกรู
ลดพื้นที่รอบจุดยึด แต่ยังต้องคงแรงยึดและความแข็งแรงในระดับโครงสร้าง
แม้จะเป็นพลาสติกวิศวกรรม PPS/CB ถูกออกแบบให้รองรับแรงบิดผ่านประแจหกเหลี่ยมด้านในได้อย่างมั่นคง
จึงสามารถใช้แทนสกรูโลหะในตำแหน่งที่ต้องการทั้งแรงยึด ความปลอดภัยทางไฟฟ้า และความทนทานต่อสภาพแวดล้อม
จึงสามารถใช้แทนสกรูโลหะในตำแหน่งที่ต้องการทั้งแรงยึด ความปลอดภัยทางไฟฟ้า และความทนทานต่อสภาพแวดล้อม
PPS/CB เป็นสกรูหัวจมหกเหลี่ยม (Hexagon Socket) ใช้เครื่องมือขันแบบหกเหลี่ยมด้านใน เมื่อประกอบแล้วหัวสกรูจะจมลงในชิ้นงาน
ช่วยลดการเกี่ยว เพิ่มความเรียบร้อย และลดการรบกวนชิ้นส่วนรอบข้าง วัสดุ PPS ให้ความแข็งแรงเชิงกลสูง ดูดซึมน้ำต่ำ
และคงรูปได้ดีในอุณหภูมิสูง จึงเหมาะกับการใช้งานต่อเนื่องและการขันซ้ำในงานอุตสาหกรรม
ช่วยลดการเกี่ยว เพิ่มความเรียบร้อย และลดการรบกวนชิ้นส่วนรอบข้าง วัสดุ PPS ให้ความแข็งแรงเชิงกลสูง ดูดซึมน้ำต่ำ
และคงรูปได้ดีในอุณหภูมิสูง จึงเหมาะกับการใช้งานต่อเนื่องและการขันซ้ำในงานอุตสาหกรรม
🔷 Pitch ของเกลียว (Metric Coarse)
PPS/CB ใช้เกลียวเมตริกมาตรฐาน เพื่อให้ใช้งานร่วมกับระบบน็อตทั่วไปได้สะดวก
M3 = 0.50 mm
M4 = 0.70 mm
M5 = 0.80 mm
M6 = 1.00 mm
M8 = 1.25 mm
M10 = 1.50 mm
M12 = 1.75 mm
🔷 ขนาดหัวสกรู (Socket Head : D × H)
มิติหัวของ PPS/CB ถูกกำหนดเพื่อสร้างสมดุลระหว่างแรงบิดและความกะทัดรัด
- M3: 5.5 × 3.0 mm
- M4: 7.0 × 4.0 mm
- M5: 8.5 × 5.0 mm
- M6: 10.0 × 6.0 mm
- M8: 13.0 × 8.0 mm
- M10: 16.0 × 10.0 mm
- M12: 18.0 × 12.0 mm
ค่า D คือเส้นผ่านศูนย์กลางหัว และ H คือความสูงหัว ซึ่งสัมพันธ์โดยตรงกับแรงบิดที่รับได้
🔷 ขนาดช่องประแจ (Hex Socket : B)
ขนาดช่องหกเหลี่ยมภายในสำหรับการเลือกประแจที่เหมาะสม
M3 = 2.5 mm
M4 = 3 mm
M5 = 4 mm
M6 = 5 mm
M8 = 6 mm
M10 = 8 mm
M12 = 10 mm
การเลือกขนาด B ที่ถูกต้องช่วยลดการลื่นของเครื่องมือและยืดอายุหัวสกรู
🔷 จุดเด่นเชิงวิศวกรรม
- หัวจม ช่วยประหยัดพื้นที่รอบจุดยึด
- ถ่ายทอดแรงบิดได้สูงกว่าสกรูหัวแฉก
- ทนความร้อนต่อเนื่อง 200°C (392°F)
- ผ่านมาตรฐาน UL94 V-0 เพิ่มความปลอดภัยด้านการติดไฟ
- เป็นฉนวนไฟฟ้าและไม่เป็นแม่เหล็ก
- ทนการกัดกร่อนและสารเคมี
🔷 การใช้งานทั่วไป
PPS/CB เหมาะกับโครงเครื่องจักรความหนาแน่นสูง โมดูลยานยนต์ อุปกรณ์ไฟฟ้าแรงดันสูง ชิ้นส่วนใกล้แหล่งความร้อน และงานที่ต้องการหัวสกรูจมเพื่อความเรียบร้อยและความปลอดภัย
📘 Summary
PPS/CB คือสกรูหัวจมหกเหลี่ยมสำหรับงานเทคนิคที่ต้องการแรงยึดสูง ความกะทัดรัด และความทนความร้อน เหมาะกับระบบที่มีข้อจำกัดด้านพื้นที่ แต่ยังต้องการความเสถียรของจุดยึดในระดับวิศวกรรม
ーーーーーーーーーーーーーーーーーーーーーーーーー
❓ FAQ
Q1: PPS/CB ต่างจาก PPS/BT อย่างไร?
A1: PPS/CB เป็นหัวจม ใช้ประแจหกเหลี่ยมด้านใน เหมาะกับพื้นที่จำกัด ขณะที่ PPS/BT เป็นหัวหกเหลี่ยมภายนอกสำหรับงานเปิดพื้นที่
Q2: สามารถใช้ PPS/CB แทนสกรูโลหะได้หรือไม่?
A2: ใช้ได้ในงานที่แรงไม่เกินสเปก และต้องการฉนวนไฟฟ้า น้ำหนักเบา และทนการกัดกร่อน
ーーーーーーーーーーーーーーーーーーーーーー
📚 Glossary
- PPS (Polyphenylene sulfide): พลาสติกวิศวกรรมที่ใช้ผลิตสกรู ให้ความแข็งแรงและทนความร้อน
- Hexagon Socket Head: รูปแบบหัวสกรูที่ใช้ประแจหกเหลี่ยมด้านในเพื่อถ่ายทอดแรงบิด
- UL94 V-0: มาตรฐานการติดไฟของวัสดุ (ข้อมูลไม่ระบุรายละเอียดเชิงลึก)
📖 Reference
[1] 最新総合カタログ 2024 – Nippon Chemical Screw Co., Ltd. – Internal Validation
🔒 Trust
ข้อมูลทั้งหมดได้รับการตรวจสอบโดยฝ่ายวิศวกรรมของบริษัทNippon Chemical Screw Co., Ltd. เพื่อยืนยันความถูกต้องของข้อมูลทางเทคนิคในบทความนี้
#สกรูPPS #สกรูหัวจม #งานพื้นที่จำกัด #แรงยึดสูง #ชิ้นส่วนวิศวกรรม #PlasticScrew #PPS #SocketHeadScrew #EngineeringFastener #UL94V0
📆 Updated: 2026-01-06
