โซลินอยด์วาล์ว F-Series (Solenoid Valves F Series) ／ฐานรวมวาล์วประกอบง่ายสำหรับ F10・F15／เพิ่มลดสถานีสะดวก ลดงานเดินสายและปรับระบบง่าย

เมื่อเครื่องจักรมีโซลินอยด์วาล์วหลายตัว การเพิ่มวาล์ว เปลี่ยนตำแหน่ง หรือปรับระบบภายหลัง อาจทำให้งานเดินสายและเดินท่อซับซ้อนขึ้น KOGANEI (THAILAND) CO., LTD. นำเสนอ โซลินอยด์วาล์ว F-Series (Solenoid Valves F Series) ครอบคลุมรุ่น F10, F15 และ F18 เพื่อรองรับระบบนิวเมติกส์ตั้งแต่เครื่องจักรขนาดกะทัดรัดไปจนถึงระบบที่ต้องการอัตราการไหลสูงขึ้น

จุดเด่นของ F-Series คือความยืดหยุ่นในการออกแบบ ทั้งการเลือกขนาดวาล์ว ทิศทางเดินท่อ วิธีเดินสาย และการจัดวาล์วหลายตัวไว้เป็นชุดเดียว โดยเฉพาะ F10 และ F15 ที่มี ฐานรวมวาล์วแบบประกอบง่าย (Easy Assembly Type Manifold) ช่วยให้เพิ่มหรือลดสถานีภายหลังได้สะดวก เหมาะกับเครื่องจักรอัตโนมัติที่อาจมีการเปลี่ยนแปลงหรือขยายระบบในอนาคต

สารบัญ

• จุดเด่นของโซลินอยด์วาล์ว F-Series
• เพิ่มหรือลดวาล์วได้ง่ายด้วยฐานรวมวาล์ว F10・F15
• ลดการใช้พลังงานด้วยรุ่นกระแสต่ำ 0.1 W
• เลือก F10・F15・F18 ให้เหมาะกับเครื่องจักร
• เชื่อมต่อและปรับระบบให้เหมาะกับการใช้งาน
• คำถามที่พบบ่อย (FAQ)

จุดเด่นของโซลินอยด์วาล์ว F-Series

F-Series ช่วยให้เลือกรูปแบบวาล์วและการติดตั้งให้เหมาะกับเครื่องจักรแต่ละส่วนได้ง่ายขึ้น

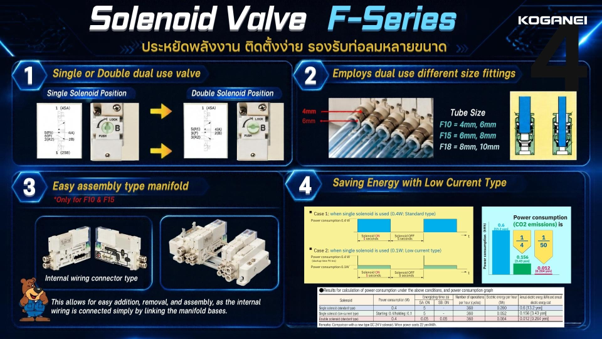

• มี 3 ขนาดหลัก: F10 กว้าง 10 มม., F15 กว้าง 15 มม. และ F18 กว้าง 18 มม.
• ข้อต่อรองรับท่อ 2 ขนาด: ลดความยุ่งยากในการเลือกข้อต่อให้ตรงกับขนาดท่อ
• เปลี่ยนทิศทางเดินท่อได้: ปรับรูปแบบการต่อท่อให้เข้ากับพื้นที่ของเครื่องจักร
• เลือกวิธีควบคุมได้หลายแบบ: รองรับวาล์ว 2 ตำแหน่งและ 3 ตำแหน่งตามรุ่น
• จัดวาล์วหลายตัวเป็นชุดได้: ช่วยให้ระบบลมเป็นระเบียบและเหมาะกับเครื่องจักรที่มีหลายจุดควบคุม

ข้อต่อของ F-Series บางรูปแบบสามารถใช้กับท่อได้ 2 ขนาดในข้อต่อเดียว โดย F10 รองรับ φ4 และ φ6, F15 รองรับ φ6 และ φ8 ส่วน F18 รองรับ φ8 และ φ10 ช่วยให้สามารถปรับขนาดท่อให้เหมาะกับการใช้งานแต่ละจุดได้โดยไม่ต้องเปลี่ยนข้อต่อทุกครั้ง

สำหรับเครื่องจักรที่มีวาล์วหลายตัว F-Series สามารถจัดวาล์วไว้บนฐานเดียวกันได้หลายรูปแบบ ตั้งแต่ชุดที่เน้นความกะทัดรัด ไปจนถึงชุดที่สามารถถอด เพิ่ม หรือปรับจำนวนวาล์วได้ จึงช่วยให้เลือกรูปแบบได้ตามพื้นที่ติดตั้งและแนวทางการควบคุมของเครื่องจักร

เพิ่มหรือลดวาล์วได้ง่ายด้วยฐานรวมวาล์ว F10・F15

F10 และ F15 มีฐานรวมวาล์วแบบประกอบง่าย ช่วยให้การปรับจำนวนวาล์วภายหลังทำได้สะดวกขึ้น

• เพิ่มหรือลดสถานีได้: แยกฐานออกและเพิ่มวาล์วในตำแหน่งที่ต้องการได้
• เชื่อมสายภายในพร้อมฐาน: ลดขั้นตอนการเดินสายใหม่เมื่อเพิ่มวาล์ว
• หมุนทิศทางคอนเน็กเตอร์ได้ 90°: ช่วยจัดสายให้เหมาะกับพื้นที่ภายในเครื่องจักร
• ติดตั้งได้ 2 วิธี: เลือกติดตั้งบนราง DIN หรือยึดกับเครื่องจักรโดยตรง
• ปรับตำแหน่งจ่ายลมได้: เลือกตำแหน่งจ่ายและระบายลมให้เหมาะกับการจัดวางอุปกรณ์

ในรุ่นที่มีการเชื่อมสายภายใน เพียงประกอบฐานวาล์วเข้าด้วยกัน สัญญาณของวาล์วแต่ละสถานีจะถูกจัดเรียงต่อกัน ช่วยลดงานเดินสายภายในเมื่อมีการเพิ่มหรือเปลี่ยนจำนวนวาล์ว

จุดนี้มีประโยชน์กับเครื่องจักรที่อาจต้องเพิ่มกระบอกลมหรืออุปกรณ์ในอนาคต เพราะไม่จำเป็นต้องเปลี่ยนชุดวาล์วทั้งหมดตั้งแต่ต้น แต่สามารถปรับจำนวนสถานีให้สัมพันธ์กับระบบที่เปลี่ยนแปลงได้

F10/F15 ยังสามารถเลือก วาล์วตัดลมเฉพาะจุด (Stop Valve) สำหรับบางรูปแบบ ช่วยปิดทางลมของสถานีที่ต้องการ โดยไม่จำเป็นต้องตัดลมของระบบทั้งหมด เหมาะกับงานเปลี่ยนวาล์วหรือบำรุงรักษาเฉพาะจุด

ลดการใช้พลังงานด้วยรุ่นกระแสต่ำ 0.1 W

สำหรับระบบที่ใช้โซลินอยด์วาล์วจำนวนมาก F-Series มีรุ่นกระแสต่ำ 24 VDC เพื่อช่วยลดกำลังไฟช่วงค้างสถานะ

• เริ่มต้นที่ 0.4 W: จ่ายกำลังไฟในช่วงเริ่มทำงานของโซลินอยด์
• ลดเหลือ 0.1 W: กำลังไฟลดลงหลังช่วงเริ่มต้นมาตรฐาน 70 มิลลิวินาที
• ลดกำลังช่วงค้างเหลือหนึ่งในสี่: เทียบกับรุ่นมาตรฐาน 24 VDC ที่ใช้ 0.4 W
• เหมาะกับระบบหลายวาล์ว: ช่วยลดกำลังไฟสะสมเมื่อมีโซลินอยด์ทำงานพร้อมกันหลายจุด
• มีแนวทางควบคุมแบบพัลส์: สามารถลดช่วงเวลาจ่ายไฟในงานที่ใช้วาล์วโซลินอยด์คู่

ข้อดีของรุ่นกระแสต่ำจะเห็นได้ชัดในระบบที่มีวาล์วจำนวนมากและต้องค้างสถานะเป็นเวลานาน เพราะหลังจากช่วงเริ่มต้น กำลังไฟของโซลินอยด์จะลดจาก 0.4 W เหลือ 0.1 W

F-Series ยังมีวาล์ว 2 ตำแหน่งบางรุ่นที่สามารถเลือกใช้งานแบบโซลินอยด์เดี่ยวหรือโซลินอยด์คู่ ช่วยให้ผู้ออกแบบเลือกวิธีควบคุมให้เหมาะกับลักษณะการทำงานของเครื่องจักรได้

เลือก F10・F15・F18 ให้เหมาะกับเครื่องจักร

ทั้งสามรุ่นมีขนาดและความสามารถในการจ่ายลมแตกต่างกัน จึงสามารถเลือกให้สัมพันธ์กับขนาดกระบอกลมได้

• F10: เหมาะกับพื้นที่จำกัดและกระบอกลมขนาดเล็กถึงกลาง
• F15: รองรับการไหลมากขึ้นสำหรับกระบอกลมขนาดกลาง
• F18: เหมาะกับระบบที่ต้องการการไหลสูงขึ้นและกระบอกลมขนาดใหญ่กว่า
• F10/F15: มีฐานรวมวาล์วแบบประกอบง่ายสำหรับระบบที่ต้องปรับจำนวนสถานี
• ควรดูระบบโดยรวม: ความเร็ว โหลด ความดัน และขนาดท่อมีผลต่อการเลือกรุ่น

ค่าความสามารถในการไหลในตารางคือค่าการนำการไหล (Sonic Conductance C) ซึ่งใช้เป็นข้อมูลสำหรับเปรียบเทียบสมรรถนะของวาล์วแต่ละขนาด การเลือกใช้งานจริงควรพิจารณาร่วมกับความเร็วกระบอกลม ระยะท่อ และเงื่อนไขของเครื่องจักร

※หากต้องการตรวจสอบรายละเอียดการเลือกรุ่น ขนาดกระบอกลม หรือรหัสสั่งซื้อ สามารถดาวน์โหลด PDF ที่แนบกับบทความ หรือกรอกแบบฟอร์มเพื่อสอบถาม KOGANEI (THAILAND)

เชื่อมต่อและปรับระบบให้เหมาะกับการใช้งาน

F-Series มีทางเลือกด้านการเดินสายและการเชื่อมต่อ ช่วยลดจำนวนสายเมื่อเครื่องจักรมีวาล์วหลายสถานี

• เลือกวิธีเดินสายได้: มีรูปแบบคอนเน็กเตอร์หลายชนิดให้เหมาะกับชุดวาล์ว
• เชื่อมต่อระบบควบคุมได้: รองรับการสั่งงานวาล์วหลายสถานีผ่านระบบเครือข่าย
• รองรับเครือข่ายหลายประเภท: เช่น CC-Link, DeviceNet, CompoNet, EtherCAT และ EtherNet/IP
• F10/F15 รองรับฐานประกอบง่าย: สามารถเลือกแบบเชื่อมต่อกับระบบควบคุมผ่านเครือข่ายได้
• F18 มีทางเลือกสำหรับเครือข่าย: รองรับการเชื่อมต่อหลายระบบตามรูปแบบที่กำหนด

การเชื่อมต่อวาล์วหลายตัวผ่านเครือข่ายช่วยลดการเดินสายแยกจากตู้ควบคุมไปยังโซลินอยด์แต่ละตัว เหมาะกับเครื่องจักรที่มีหลายสถานีหรือมีพื้นที่เดินสายจำกัด

อย่างไรก็ตาม รูปแบบการเชื่อมต่อ จำนวนวาล์วที่รองรับ และตำแหน่งติดตั้งคอนเน็กเตอร์แตกต่างกันในแต่ละรุ่น จึงควรเลือกรหัสสินค้าให้ตรงกับระบบควบคุมที่ใช้งานจริง

※สำหรับรายละเอียดคอนเน็กเตอร์ จำนวนสถานี และระบบเครือข่ายที่รองรับในแต่ละรุ่น แนะนำให้ดาวน์โหลด PDF เพื่อดูตารางรายละเอียดฉบับเต็ม

คำถามที่พบบ่อย (FAQ)

Q : F10, F15 และ F18 ควรเลือกจากอะไร?
A : ควรพิจารณาจากขนาดกระบอกลม อัตราการไหล ความเร็วที่ต้องการ ขนาดท่อ และพื้นที่ติดตั้งร่วมกัน โดย F10 มีขนาดเล็กที่สุด ขณะที่ F15 และ F18 รองรับการไหลที่สูงขึ้นตามลำดับ

Q : F10 และ F15 สามารถเพิ่มวาล์วภายหลังได้หรือไม่?
A : ได้ เมื่อเลือกฐานรวมวาล์วแบบประกอบง่าย สามารถแยกชุด เพิ่มหรือลดฐานวาล์ว แล้วประกอบกลับตามจำนวนสถานีที่ต้องการ โดยจำนวนสูงสุดขึ้นอยู่กับรูปแบบของแต่ละชุด

Q : รุ่น 0.1 W ใช้กำลังไฟเพียง 0.1 W ตั้งแต่เริ่มทำงานหรือไม่?
A : ไม่ใช่ รุ่นกระแสต่ำ 24 VDC ใช้กำลังไฟ 0.4 W ในช่วงเริ่มต้นมาตรฐาน 70 มิลลิวินาที ก่อนลดลงเหลือ 0.1 W ในช่วงค้างสถานะ

Q : F-Series สามารถเชื่อมต่อกับระบบควบคุมผ่านเครือข่ายได้หรือไม่?
A : ได้ มีรุ่นที่รองรับระบบ เช่น CC-Link, DeviceNet, CompoNet, EtherCAT และ EtherNet/IP โดยรูปแบบและจำนวนสถานีที่รองรับแตกต่างกันตามรุ่น

สนใจโซลินอยด์วาล์ว F-Series?

หากต้องการโซลินอยด์วาล์วที่สามารถเลือกขนาดให้เหมาะกับกระบอกลม จัดวาล์วหลายตัวให้อยู่เป็นชุดเดียว และปรับจำนวนสถานีได้สะดวกในรุ่น F10/F15 พร้อมทางเลือกสำหรับช่วยลดการใช้พลังงานและลดงานเดินสาย สามารถดาวน์โหลด PDF ที่แนบกับบทความนี้ หรือกรอกแบบฟอร์มด้านล่างเพื่อสอบถามรุ่นที่เหมาะกับเครื่องจักรของคุณจาก KOGANEI (THAILAND) CO., LTD.
