PRODUCT
生産財
【冷間工具鋼 YSTG11】JIS認証取得のSKD11相当材｜日本材同等の品質とコスト低減を両立
YAMAICHI SPECIAL STEEL (THAILAND) CO., LTD.は、タイ国内において冷間工具鋼「YSTG11」を取り扱っています。
YSTG11は、世界トップクラスの工具鋼生産量を誇るTiangong社が製造するSKD11相当の冷間ダイス鋼です。2025年11月にJIS（日本産業規格）表示認証を取得しており、日系自動車メーカーをはじめとし各種冷間金型に採用されています。
目次
- 日本材と同等水準の品質
- 自動車部品用金型での使用実績
- 金型製作コストの低減
- 標準熱処理条件
- タイ国内での供給体制
■ 日本材と同等水準の品質
以下は、YAMAICHI SPECIAL STEEL (THAILAND) CO., LTD.で行った、A社SKD11との比較試験結果です。
| YSTG11 | A社SKD11 |
硬さ | 58.6 HRC | 58.3 HRC |
衝撃値 | 13.2 J/cm² | 13.9 J/cm² |

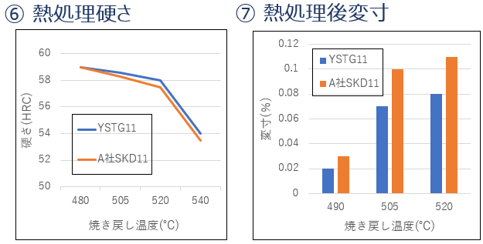

検証の結果、YSTG11は硬さや熱処理後の寸法安定性において、従来のA社SKD11と同等水準の性能を示しました。

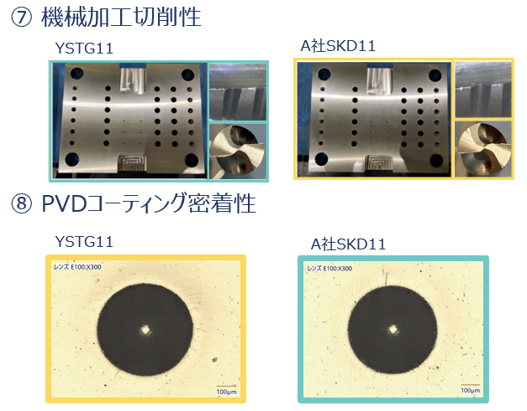

また、切削性、加工後の外観、工具摩耗についても問題は確認されていません。PVDコーティング後の試験においても皮膜の剥がれは認められず、従来材と同等水準の密着性が確認されています。
※上記は社内試験結果です。実際の性能は、製品形状、加工条件、熱処理条件、使用環境などによって異なります。
■ 自動車部品用金型での使用実績
YSTG11は、自動車ボディー部品を生産する3,000mtトランスファー金型に採用されています。
項目 | 内容 |
使用工程 | 外形抜き、絞り、トリム、曲げの全工程 |
被加工材 | 超高張力鋼板 SGCA1180、板厚1.6 mm |
従来材 | A社SKD11 |
お客様評価 | 加工性、焼入れ硬度、焼入れ後のひずみなどでA社SKD11と同等 |
このほか、自動車シート部品用の自動順送金型、精密部品用金型、窯業関連のタンデム金型などにも広く採用されています。
■ 品質を維持しながら金型製作コストを低減
YSTG11は、従来のSKD11と同等水準の品質や加工性を確保しながら、材料費および金型製作費の低減を検討できる冷間工具鋼です。
日本材からの切り替えにあたり、品質や熱処理後の寸法変化に不安がある場合も、用途や金型条件を確認したうえで材料選定をサポートします。
■ 標準熱処理条件
| 条件 |
焼なまし | 830～880℃、徐冷 |
焼入れ | 1,020～1,050℃、空冷 |
焼戻し | 500～530℃または150～250℃、空冷 |
※実際の熱処理条件は、金型の形状、寸法、用途、要求硬さなどに応じて調整が必要です。
■ タイ国内での供給について
YAMAICHI SPECIAL STEEL (THAILAND) CO., LTD.は、タイ国内においてYSTG11の独占販売を行っています。約2,500トンの工具鋼在庫をタイ国内に保有し、材料の提供だけでなく、真空熱処理、精密機械加工、表面処理までをワンストップで対応します。
※ 在庫サイズ、価格、納期、熱処理、機械加工については、ページ下部のお問い合わせフォームよりご相談ください。
CONTACT
お問い合わせ
