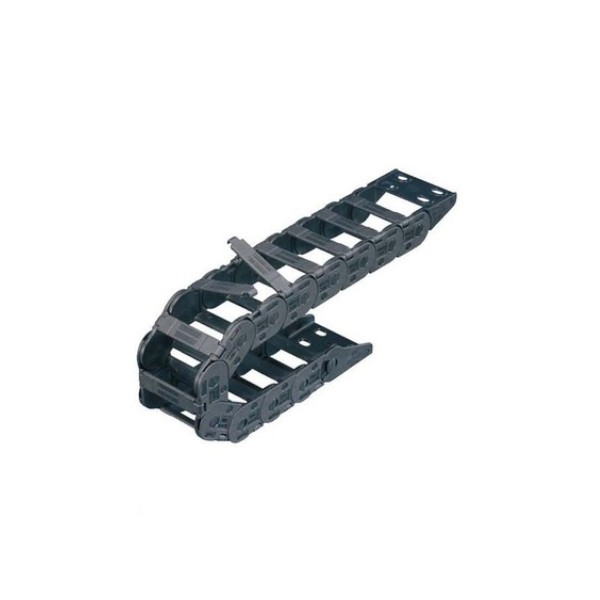

タイのつばき（TSUBAKI）プラスチック製ケーブルベヤ 正規代理店 | 軽量・低騒音

TSUBACO KTE CO., LTD. は、タイ国内でケーブルベヤの販売を行っております。工場設備を支える動力伝達装置および機械部品ラインナップの一部として提供しています。

目次

• シリーズの種類
• 形番構成と仕様
• アームの開閉形式
• 取付金具
• よくあるご質問 (FAQ)

シリーズの種類

ケーブルベヤは、用途に合わせて以下の材質とシリーズから選択いただけます。

• プラスチックシリーズ: TKP, TKR, FTP, PMA, TKZP
• スチールシリーズ: TK, TKS, TKF

形番構成と仕様

ケーブルベヤの形番（例：TKP35H22-30W50R37）には、寸法や機能に関する以下の技術詳細が含まれています。

• 形番: シリーズの種類（例：TKP）
• ピッチ: 1リンクあたりのピッチ（mm）
• 内高さ: ケーブルベヤの有効内高さ（mm）（例：H22）
• アーム開閉: アームの開閉構造コード（例：20, 30, 40）
• 内幅: ケーブルベヤの有効内幅（mm）（例：W50）
• 屈曲半径: ケーブルベヤの屈曲半径（mm）（例：R37）

アームの開閉形式

ケーブルやホースの取り付けを容易にするため、複数の開閉形式があります。

• 一体構造（コード 20）: アームをリンクから取り外すことはできません。
• 外側開閉（コード 30）: 外側からアームを開閉できます。
• 内側開閉（コード 40）: 内側からアームを開閉できます。

取付金具

設置状況に応じて、適切な取付金具を使用する必要があります。

• 固定端ブラケット: コード F で表記。
• 移動端ブラケット: コード M で表記。
• 取付面方向: 設置スペースの要件に応じて、外側（コード O）または内側（コード I）を指定できます。

よくあるご質問 (FAQ)

Q: ケーブルベヤの部品のみを個別に注文することは可能ですか？
A: はい、可能です。元の形番を使用して、ブラケットや仕切板などの部品を個別に注文いただけます。

Q: 取付金具の方向を指定する記号は何ですか？
A: 固定端（F）、移動端（M）、外側（O）、内側（I）の記号を使用します。
