カーボンフィルターとは？｜ 仕組みと、塗装工場でVOC対策が必要な理由

Key Takeaways

• カーボンフィルターは、活性炭の微細孔によって VOC と臭気を吸着して除去する。
• 塗装ブースの圧力安定、仕上げ品質、環境規制への適合のため、塗装工場では必須の装置。
• ココナッツ殻活性炭は、実測で VOC を 80〜90% 低減できる。
• ASHRAE 規格のフィルターは 85%以上の効率 と低い初期圧損で、安定した気流を維持しやすい。

自動車、金属、電子機器、樹脂部品など、多くの塗装ラインでは VOC、強い臭気、オーバースプレーが日常的に発生します。空気環境の悪化は、作業者の健康、安全性、塗装品質、環境基準への適合に直接影響します。
これらの問題を抑える主要設備のひとつが 活性炭フィルターシステム で、VOC と臭気を効率的に吸着します。

■　Concept — 活性炭の仕組み

活性炭は、無数の微細孔に VOC 分子を引き寄せて吸着する Adsorption（吸着） の仕組みで働きます。
塗装工場では、孔容積が大きく連続吸着に優れる ココナッツ殻活性炭 が広く採用されています。
実際のテストでは、トルエンやキシレンなどの VOC を 約 80〜90% 低減できることが確認されています。

■　Practical Guideline — 良いカーボンフィルターの条件

塗装用途に適したフィルターには、以下のような信頼できる性能指標が求められます：

• 効率 85%以上（ASHRAE）
• ダストホールディング容量 1300 g/m²（寿命向上）
• 低い初期圧力損失（約59 Pa）（一定したブース圧力を確保）
• 耐熱 80°C（排気用途に適合）

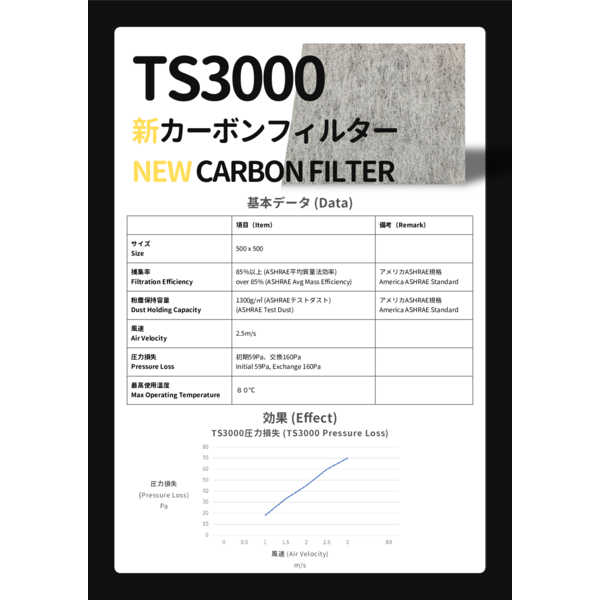

（データは TS3000 技術資料 および Carbon Filter Series に基づく。）

■　Example — 塗装現場での使用例

多くの塗装ラインでは、プレフィルターを通った空気が活性炭層に入り、VOC を吸着したうえで排気されます。これにより臭気の低減、VOC 排出量の抑制、ブース圧の安定が期待できます。
稼働率の高い自動車・電子部品工場では、目詰まりを抑えるため、プレフィルター一体型の製品が選ばれることが多いです。

■　Summary

カーボンフィルターは、塗装工程における VOC と臭気対策の基本装置です。高い吸着性能と低圧損によって、ブースの安定運転と塗装品質の向上に寄与します。フィルター特性を理解することは、効率的な排気システム設計に不可欠です。

※　カタログをダウンロード
詳細な仕様やフィルター構造を確認したい方へ。
製品カタログをダウンロードして、フィルター選定・設計にお役立ていただけます。

■　FAQ

Q1：活性炭は普通の炭と何が違いますか？
A：微細な孔と大きな表面積を持ち、VOC を高効率で吸着できます。

Q2：どの種類の塗料にも使用できますか？
A：溶剤系、水性、UV 塗料など、一般的な VOC に幅広く対応可能です。

Q3：交換頻度はどのくらいですか？
A：VOC 負荷によって異なりますが、ダスト容量が大きいフィルター（例：1300 g/m²）は寿命が長い傾向があります。

■　Cluster Internal Link

Core Content: https://prime.nc-net.com/100377/ja/product_others/detail_goods/27576
Advance Knowledge: https://prime.nc-net.com/100377/ja/product_others/detail_goods/27598

■　Glossary（用語集）

• 活性炭 Activated Carbon： VOC を吸着する多孔質素材
• VOC（揮発性有機化合物）： 塗料由来の揮発成分
• 吸着 Adsorption： 分子が表面に付着する現象
• ASHRAE 効率： フィルター性能の指標
• 圧力損失 Pressure Drop： フィルターを通る際の空気抵抗
• ダストホールディング容量： フィルターが保持できる粉じん量

■　Reference

‐ Carbon Filter Series – Product Catalogue
‐ TS3000 – Technical Data Sheet

■　Trust

本内容は Yuki Okuno – Project Leader, TS COATING (THAILLAND) CO., LTD. により確認済みです。
社内資料に基づいて作成しています。
