【高強度低頭十字穴スクリュー】円弧リセスQuaStix®でカムアウトを抑え、高トルク伝達と省スペース締結に対応

LINEX PRECISION (THAILAND) CO., LTD.は、タイ国内において、特別なリセス形状「QuaStix®」を採用した高強度低頭十字穴スクリューを供給しています。

円弧状の駆動面によってカムアウトを抑えながら締付トルクを伝達し、低頭形状によって機器内部の限られたスペースへの締結に対応します。市販の十字ビットを使用できるため、専用工具を新たに導入することなく、既存の組立設備への採用を検討できます。

目次

• 円弧リセスQuaStix®によるカムアウト抑制と高トルク伝達
• 低頭設計による省スペース締結
• 対応仕様とタイ現地での技術サポート
• よくある質問

円弧リセスQuaStix®によるカムアウト抑制と高トルク伝達

一般的な十字穴では、締付時にドライバービットを上方へ押し出す力が生じ、ビットの浮き上がりやねじ穴の損傷につながることがあります。

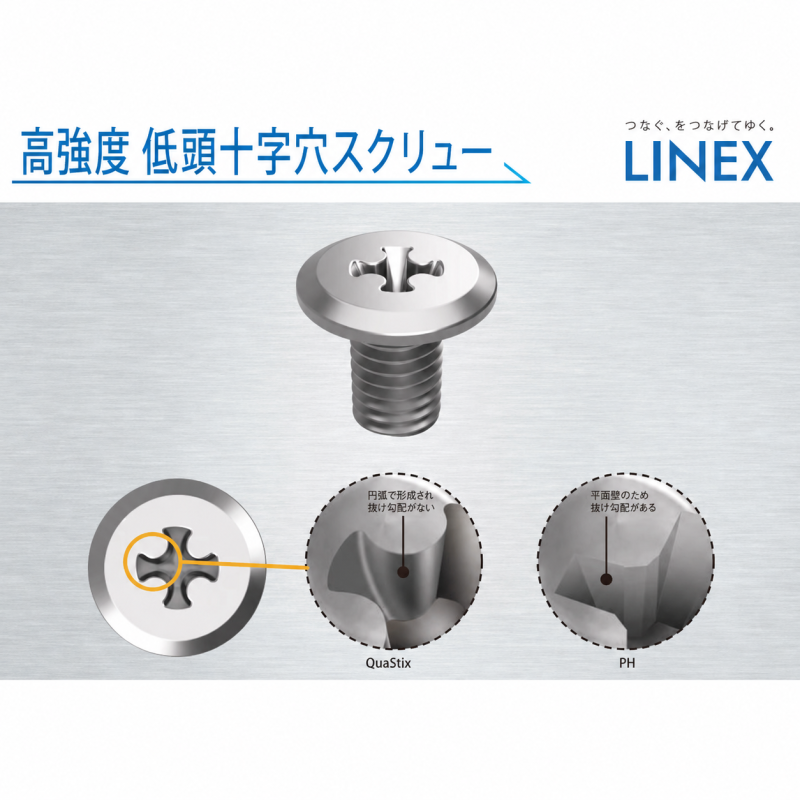

QuaStix®は、駆動面を円弧で構成し、駆動角を0度以下とした4溝リセスです。ビットを上方へ押し出す分力を抑え、リセスとの噛み合いを維持しやすい形状になっています。これにより、締付時のカムアウトやリセス破損のリスクを低減し、周辺部品への傷や組立作業の手戻りを抑えます。

低い頭部に締結用のリセスを設けながら、リセスの変形や破損を抑え、締付トルクをねじ部へ伝達します。数値は所定の試験条件における参考値であり、実際の締付条件は材質、表面処理、ねじ径、相手材などに応じて設定します。

なお、ねじの緩みは締付トルクだけでなく、軸力、座面状態、摩擦係数、振動、温度変化などにも左右されます。緩み対策が必要な場合は、使用条件に応じて別途評価します。

低頭設計による省スペース締結

高強度低頭十字穴スクリューは、頭部の高さを抑えた設計です。

ねじ頭部の突出量を小さくすることで、周辺部品との干渉を避けやすくなり、精密機器、半導体関連装置、小型ロボット、省力化装置など、内部スペースに制約がある機器への締結に適しています。

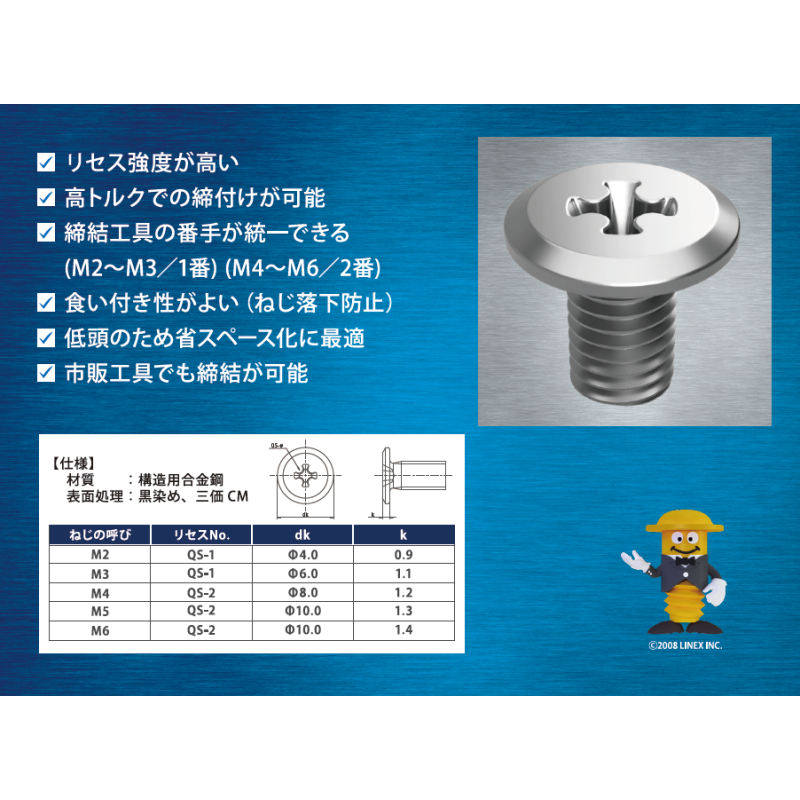

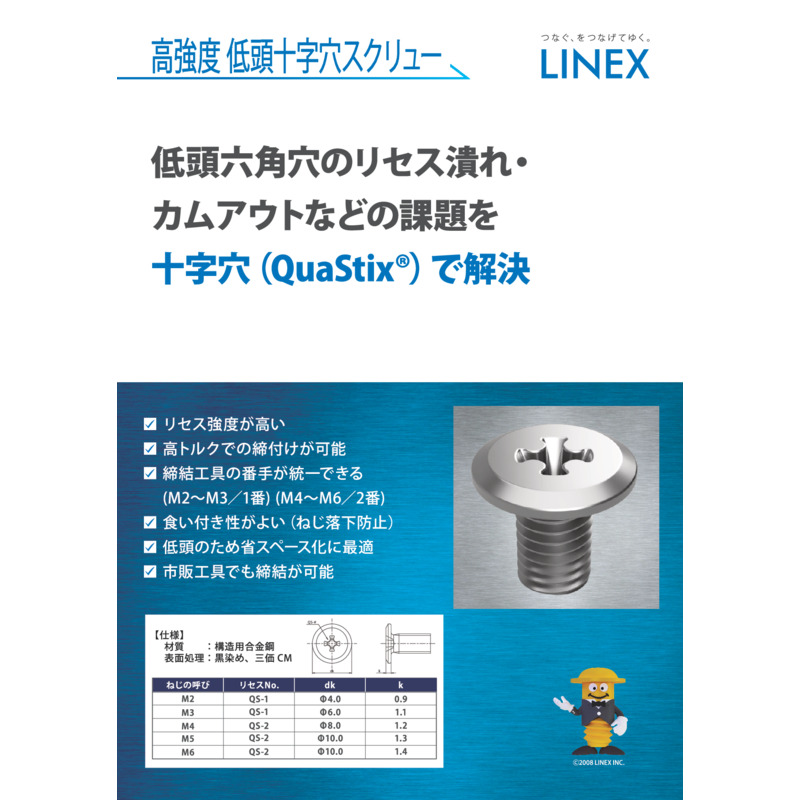

低頭品の標準寸法は次のとおりです。

標準仕様以外のねじ径、長さ、材質、表面処理については、使用条件と必要数量を確認したうえで個別に検討します。

市販の十字ビットを使用可能

QuaStix®は専用ビットとの組み合わせに加え、市販の十字ビットでも締結できます。そのため、既存の工具や自動ねじ締め設備を活用しながら導入を検討できます。

ただし、カムアウト抑制やトルク伝達性能を十分に引き出すには、QuaStix®専用ビットの使用が適しています。量産工程へ導入する際は、使用ビット、締付トルク、押付荷重、回転速度を含めた締結条件を確認します。

対応仕様とタイ現地での技術サポート

LINEX PRECISION (THAILAND)では、日本人技術者を含む担当者が、使用環境、必要強度、ねじ径、締付トルク、表面処理などの条件を確認します。

日本側の設計部門とタイ側の購買・製造部門との間で、図面、品質要求、締結条件を日本語で直接すり合わせることも可能です。仕様選定から試作、量産供給まで、タイ現地の窓口として対応します。

よくある質問

Q1：タイ国内で試作用の小ロットを手配できますか？
A1 : 必要数量、ねじ径、長さ、材質、表面処理、希望納期を確認したうえで対応可否を回答します。標準仕様以外についても、使用条件に応じて個別に検討します。

Q2：締結には専用工具が必要ですか？
A2 : 市販の十字ビットでも使用できます。ただし、カムアウト抑制やトルク伝達性能を十分に引き出すには、QuaStix®専用ビットの使用が適しています。

既存設備への導入時には、使用中のビット形状や締付条件を確認します。

Q3：高いトルクで締めれば、ねじの緩みを防げますか？
A3 : 締付トルクを適切に伝達できることと、使用中の緩みを防ぐことは別の性能です。

ねじの緩みは、締結軸力、摩擦係数、座面状態、振動、温度変化などの影響を受けます。使用条件に応じて、締付トルクの設定や緩み止め方法を検討します。

機器内部のねじ頭部干渉、締付時のカムアウト、低頭ねじのリセス破損でお困りの場合は、使用箇所の図面、ねじ径、必要長さ、材質、表面処理、締付条件をご提示ください。

高強度低頭十字穴スクリューの適合仕様と、タイ国内での調達方法を提案します。

※対応ねじ径、材質、表面処理、供給数量、納期は仕様によって異なります。詳細は個別にお問い合わせください。
