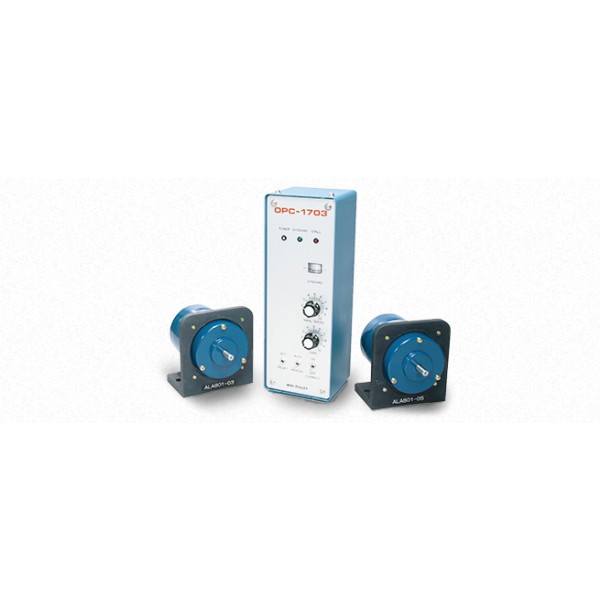

同期制御コントローラ OPC-1703 (Miki Pulley Thailand)
OPC-1703は、可変速モーター（インバータV7シリーズやDCモーターSC、SYシリーズなど）を使用し、機械的な連結なしに複数の駆動システムの同期運転を実現するために設計された制御盤です。従来の比例運転システムは、精度が向上しても誤差が蓄積されがちですが、OPC-1703はシンクロモーター（86G-L、86CT-L）を使用した位置制御を採用することで、完全な同期運転を保証します。さらに、従来のOPC-1701モデルよりも機能が強化されており、同期信号出力（始点）とステップアウト信号出力機能を追加することで、より包括的な同期制御を実現しています。
特長
・高精度同期運転：シンクロモーター（86G-L、86CT-L）による位置制御を採用し、誤差の蓄積がない完全な同期運転を実現します。
・機能追加：既存のOPC-1701の機能に、同期信号出力（始点）とステップアウト信号出力を追加。
・簡単な調整：基本的な調整は、比例信号調整と補正GAIN調整に限定されるため、設定が容易です。
・外部センサー不要：シンクロモーターによる位置決定により、他のセンサーや原点復帰操作が不要になります。
・運転状況の監視：制御盤上のメーターで同期状態を確認できます。
仕様
電源: AC 200/220V 単相
位相差入出力: AC 52V
タコジェネレータ入力: AC, DC 100V max.
出力1 (OUT): DC 0–10V
出力2 (REF OUT): DC 0–10V
出力接点容量: AC 250V, DC 30V, 0.5A
精度: ±0.5°
シンクロ発信器（86G-L）および制御変圧器（86CT-L）の回転速度: ≤200 min⁻¹
シンクロ受信器の最大接続台数: 18台
同期信号検出範囲: 0°～-45°
ステップアウト検出範囲: ±30°以内
外部比例入力: DC 0–10V
ソフトスタート/ストップ: 各0.4～40秒
用途
・食品機械：フィーダーとコンベアの同期運転に最適です。
・印刷機械：連続運転するローラーの同期運転。
・繊維機械：高精度な同期運転が求められる用途に適しています。
・製紙機械：各種駆動システムの同期制御。
・製本機械：丁合機と製本機の同期運転。
・包装機械：ロータリーカッターとフィルムの同期運転。
・その他：チェーンやラインシャフトなど、機械的に連結できない駆動システムの電気的同期運転。
OPC-1703は、複数の駆動システムの高精度同期運転を実現するための理想的なソリューションです。外部センサー不要の位置制御と簡単な調整は、効率的な運転をサポートします。
