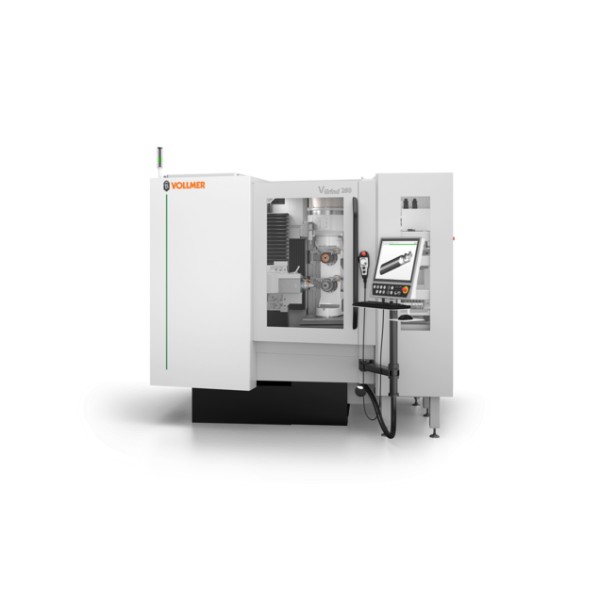

高精度カーバイド工具研削機「VGrind 260」
「VGrind 260」は、回転工具の加工を効率的に行うために設計された5軸CNC研削機です。独自のダブルスピンドル構造と多層加工機能により、高精度かつ短時間で工具製造を完了します。また、最大200mmの工具直径に対応し、柔軟なカスタマイズと高度な自動化オプションが生産性を最大限に引き出します。自動車、医療技術、精密工学、航空宇宙産業など、精密な工具が求められる多岐にわたる分野で活躍します。
■ 特長
１．ダブルスピンドル構造
・垂直に配置された2つのスピンドルで、研削ホイールをC軸のピボットポイントに固定。高精・度な多層加工を実現。
２．高効率な冷却システム
・効率的なプレート式熱交換器により、モーターとスピンドルを効果的に冷却し、安定した加工品質を維持。
３．柔軟な自動化
・HP 160パレットマガジン、HC 4チェーンマガジン、内部パレットローダーに対応し、多様な工具やバッチサイズに柔軟に対応。
４．直感的な操作性
・高さ調整可能なタッチスクリーンとエルゴノミクス設計により、優れた操作性と視認性を提供。
５．NUMROTOplus®ソフトウェア
・3Dシミュレーションと干渉監視機能により、工具設計から製造・再研削までをサポート。
■ 仕様
１．加工能力
・工具直径：最大200mm
・工具長さ：最大360mm
・研削ホイール直径：最大150mm
２．動作範囲
・X軸：425mm、Y軸：490mm、Z軸：500mm
・A軸：回転速度450rpm（オプションで1000rpm）
・C軸：±15°～-200°
３．スピンドル性能
・最大回転速度：16,000rpm
・最大トルク：14Nm
４．機械重量
・約4900kg
■ 用途
・自動車部品向け精密工具の製造
・航空宇宙分野における特殊工具加工
・医療技術分野の微細工具製造
・精密工学分野での工具再研削および新規製造
「VGrind 260」は、柔軟なカスタマイズ性、高精度、多層加工を実現する次世代の研削機です。生産性と品質の向上を目指す企業に最適なソリューションを提供します。
詳細はPDFをダウンロードしていただくか、お気軽にお問合せください。
