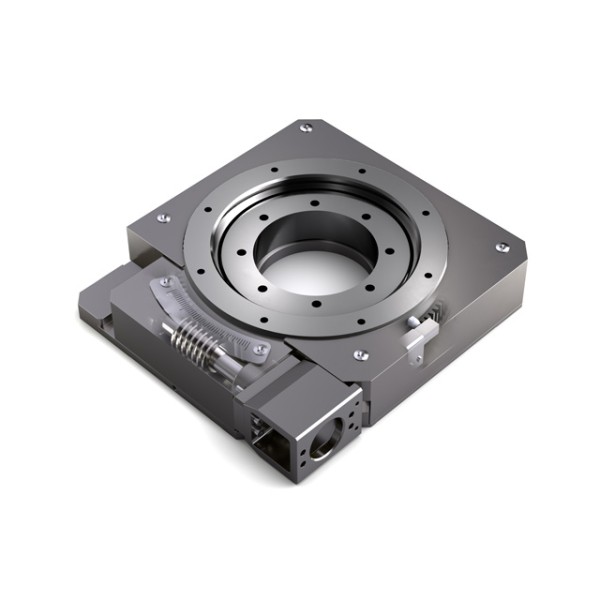

無限回転式 回転ステージ SK Wシリーズ
IKO回転ステージSK…Wシリーズは、ウォームギア機構とクロスローラベアリングの採用により、5μm以下の低振れと高剛性を実現する無限回転ステージです。
■ 特長
高精度・高剛性：クロスローラベアリングの採用により、5μm以下の振れと高剛性を実現。テーブル上面の安定性を確保。
無限回転機構：ウォームギアにより360度の無限回転が可能で、リミットセンサ付き仕様では最大320度まで任意設定が可能。
設計工数の削減：装置のテーブルや検査対象物を直接取り付けられ、一からの設計が不要。
精密な位置決め性能：繰返し位置決め精度±7.2秒、ロストモーションとバックラッシは32.4秒と安定した制御が可能。
選択可能なセンサ仕様：原点用センサを標準装備し、リミットセンサ付きオプションも用意。
■ 仕様
動作角度範囲：360度（リミットセンサ付き仕様では最大320度）
回転精度：テーブル上面の振れ量5μm以下（リミットセンサ付き仕様で最大25μm）
位置決め精度：21.6秒
繰返し位置決め精度：±7.2秒
モーメント剛性：0.04秒/N・cm
回転速度：テーブル最高回転数5 min⁻¹、ウォーム軸最高回転数600 min⁻¹
耐荷重：50N
センサ仕様：標準装備の原点用センサ、リミットセンサ付き仕様も選択可能
IKO回転ステージSK…Wシリーズは、精密な無限回転制御が必要な装置や検査用の回転位置決め用途に最適です。
詳細はPDFをダウンロードしていただくか、お気軽にお問合せください。
