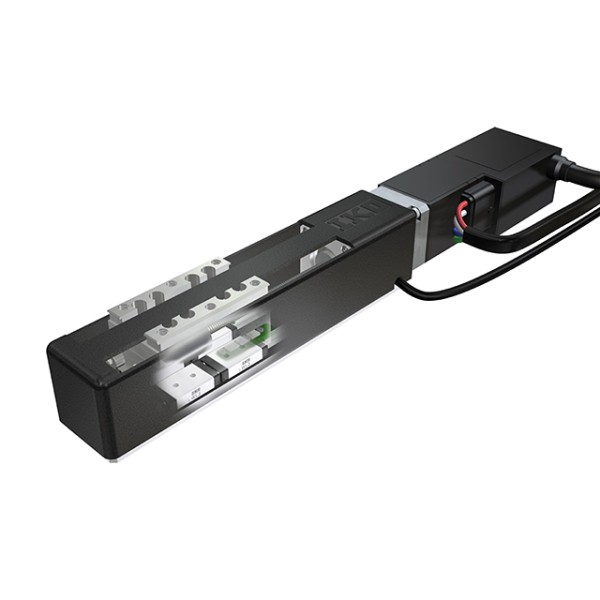

超小型 マイクロ精密位置決めテーブル TMシリーズ
IKOのマイクロ精密位置決めテーブルTMシリーズは、装置の小型化が進む分野で高い評価を受けている超小型位置決めテーブルです。幅2mmのトラックレールとねじ径2mmの精密研削ボールねじを採用しており、断面高さ20mm、幅17mmの省スペース設計ながら、安定した摺動と優れた走行精度を発揮します。耐食性のあるステンレス鋼製で、医療機器やバイオ装置、電子機器の組み立て装置など、精密で耐久性の高い位置決めが必要な用途に最適です。
■ 特長
極小サイズ設計：断面高さ20mm、幅17mmの省スペース設計により、限られたスペースでも高精度な位置決めが可能。
高精度位置決め：精密研削ボールねじとマイクロリニアウェイLを組み合わせ、なめらかで安定した高精度摺動を実現。
長期メンテナンスフリー：直動案内部とボールねじにCルーブを内蔵し、潤滑性能が長期間持続。
ロングテーブルオプション：モーメント負荷や複合荷重に強いロングテーブルも用意し、使用環境に応じた最適な仕様が選択可能。
多様なモータとセンサの選択：ACサーボモータやステッピングモータが選択可能で、超小型センサの内蔵も可能。
■ 仕様
トラックレール幅：2mm
ねじ径：2mm（ボールねじリードは0.5mm、1.0mm、1.5mmから選択可能）
モータ種類：ACサーボモータ（標準・高トルク）およびステッピングモータ
センサオプション：原点・CW/CCWリミットなど各種内蔵センサを装備可能
サイズ：断面高さ20mm、幅17mm
マイクロ精密位置決めテーブルTMシリーズは、巻線機、測定機器、電子部品組立装置、医療機器など、超小型装置の位置決め精度が求められる用途に最適です。
詳細はPDFをダウンロードしていただくか、お気軽にお問合せください。
