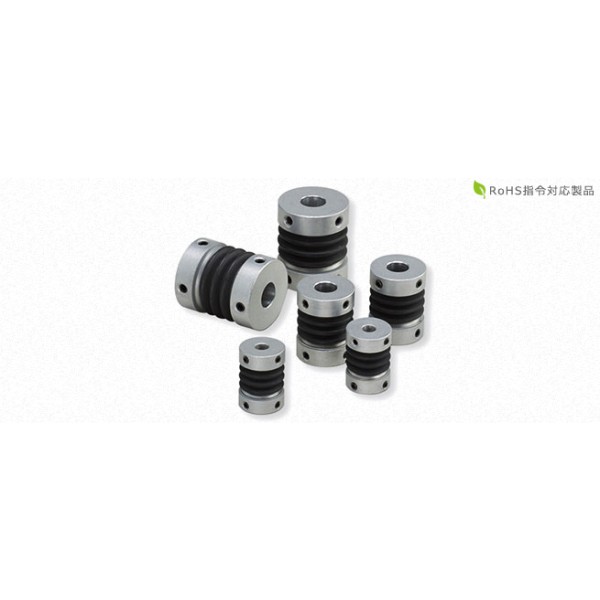

ベローフレックス (樹脂ベローズカップリング) CHP (タイ 三木プーリ)
ベローフレックスカップリングCHPは、弾力性に富んだポリエステル樹脂製のブーツを採用し、振動吸収と取り付け誤差による軸反力を極めて小さくしたカップリングです。アルミ合金製のハブとブーツが一体構造で設計されており、コンパクトで軽量なため、取り付け・取り外しが容易で、バックラッシもありません。金融端末機器、検査機器、印刷機械など、多様な用途において優れた性能を発揮します。
■ 特長
高弾性ポリエステル樹脂：優れた振動吸収性能と低反力を実現。
一体構造：アルミ合金製ハブとポリエステル樹脂製ブーツの一体構造で、コンパクトかつ軽量。
低騒音：振動吸収により、動力伝達時の騒音を低減。
簡単メンテナンス：取り付け・取り外しが容易。
バックラッシなし：正確な動力伝達を実現。
■ 仕様
型式：CHP
トルク範囲：0.4〜1.5 N・m
動作温度範囲：-20℃〜+60℃
使用エレメント：ポリエステル樹脂
取り付け方式：セットスクリュー
最大回転速度：9,000〜5,500 min⁻¹（モデルによる）
軸ズレ吸収範囲：並行ズレ：±0.5 mm、角度ズレ：±10°
■ 用途
金融端末機器：高精度な動力伝達が必要な機器
検査機器：正確な動力伝達と振動吸収が必要な装置
印刷機械：安定した動力伝達と低騒音が求められる機械
ベローフレックスカップリングCHPは、高弾性ポリエステル樹脂製ブーツで振動吸収と軸反力を最小化し、金融端末機器から印刷機械まで多用途に対応する高性能カップリングです。
