【SMPシリーズ】超小型コンプレッサ（SmartMini Compressor）／ A5サイズ以下の設置面積 ／ 50dB以下の低騒音・オイルフリー仕様

KOGANEI (THAILAND) CO., LTD.は、タイ国内において、ロボットハンド、真空パッド、自律走行搬送ロボットなどに使用できる超小型コンプレッサ「SMPシリーズ」を提供しています。

正圧仕様は圧縮エアの供給源として、負圧仕様は真空吸引源として使用できます。

SMPシリーズの主な特長は、コンパクトで軽量な本体、50 dB以下の低騒音設計、クリーンなオイルフリー仕様です。設置スペースに制約のある自動化装置や省スペースシステムにおける、エアおよび真空圧の供給に対応します。

目次

• SmartMini Compressor（SMP）の主な特長
• 正圧仕様と負圧仕様のラインナップ
• 仕様・動作性能データ
• 設置方法・制御インターフェイスおよび導入時の注意事項
• よくあるご質問（FAQ）

SmartMini Compressor（SMP）の主な特長

SMPシリーズは、自動化システム向けに開発された超小型のエア供給・真空源です。
設置しやすく、操作もシンプルなため、スペースや騒音に制約のある現場に適しています。

• コンパクトかつ軽量で、装置やロボットへの搭載が容易
  横置きタイプの設置面積は、わずか144×190 mmで、A5サイズ以下の省スペース設計です。
  本体質量も約2.4 kgと軽量なため、自動化装置、ロボットアーム、移動型ロボット（AMR）への搭載に適しています。


• 50 dB以下の低騒音設計
  動作時の騒音を50 dB以下に抑えています。検査室や研究所のほか、作業環境の騒音を抑えたいクリーンな生産ラインでの使用に適しています。


• メンテナンス性に優れたオイルフリー仕様
  コンプレッサ内部にオイルを使用しないオイルフリー仕様です。吐出エアへの油分混入リスクを抑え、日々のメンテナンス工数や運用コストの削減に貢献します。


• 電源接続後、すぐに運転できる「Plug and Play」対応
  電源を供給することで、正圧または負圧を生成できます。あらかじめ設定された圧力値に達すると自動的に制御されるため、手間のかかる初期設定を行わずに運用を開始できます。

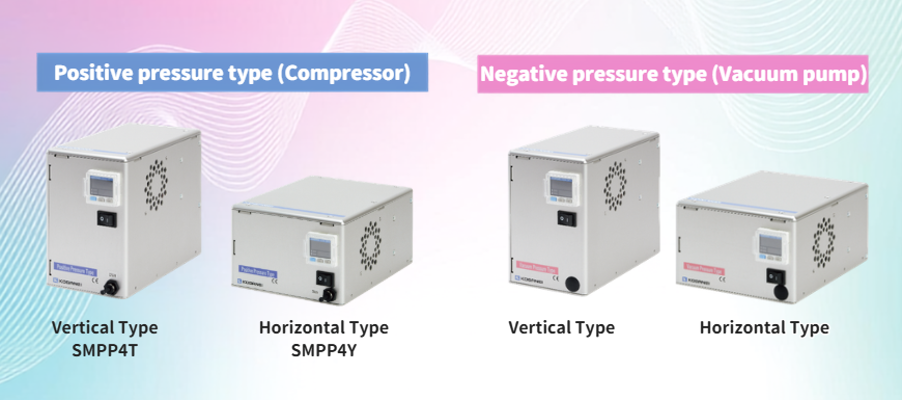

正圧仕様と負圧仕様のラインナップ

SmartMini Compressorには、エア供給用の「正圧仕様（コンプレッサ）」と、ワークの吸着・搬送に使用する「負圧仕様（真空ポンプ）」があります。

設置レイアウトに合わせて、それぞれ横置きタイプと縦置きタイプから選択できます。

正圧仕様

各種空圧機器への圧力供給に使用します。

• SMPP4Y: 横置きタイプ
• SMPP4T: 縦置きタイプ

負圧仕様

ワークの吸着・ハンドリングシステムに使用します。

• SMPV4Y: 横置きタイプ
• SMPV4T: 縦置きタイプ

※詳細な情報が必要な場合は、本記事に添付されているPDFをダウンロードいただくか、下部のフォームよりお問い合わせください。

仕様・動作性能データ

標準的なテスト条件におけるSMPシリーズの主な仕様は、以下のとおりです。

設置方法・制御インターフェイスおよび導入時の注意事項

• レイアウトに合わせて選べる取り付け方法
  以下の3種類の取り付け方法に対応しています。
  • 振動を吸収・緩和する防振ゴム脚
  • 装置の底面から固定する直接取り付け
  • 取り付け方法の選択肢を広げるL形ブラケット


• DC 24 V対応およびACアダプタオプション
  定格入力電圧はDC 24 Vです。また、一般的な交流電源（AC 100～240 V）から給電できるACアダプタもオプションとして用意しています。


• PLCなどと接続できる制御信号インターフェイス
  I/Oインターフェイスを搭載しています。運転の開始・停止、圧力判定信号の出力、エラーアラーム検知信号などを、上位コントローラから監視・制御できます。


• 通信ポートによるシステム診断と予知保全
  シリアル通信接続に対応しています。発生したエラーの履歴、I/Oの入出力状態、積算稼働時間、ポンプモーターの連続稼働時間などのデータを読み取ることができます。これらの情報を活用することで、計画的な保全や予知保全に役立てることができます。


• ご使用時の注意事項
  正圧仕様の本体内部には、フィルターや調圧弁が内蔵されていません。クリーンなエア品質の維持や圧力調整のため、必要に応じて水セパレータ、フィルター、レギュレータなどのエア処理機器を組み合わせて設置することを推奨します。負圧仕様を使用する場合は、塵埃や異物の吸引による故障を防ぐため、真空吸込ポート側に真空用フィルターを必ず設置してください。

よくあるご質問（FAQ）

Q：SmartMini Compressor（SMP）を使用する際、駆動用ドライバーやアンプを別途用意する必要がありますか？
A：いいえ、必要ありません。
本製品は、高効率モーターと電子制御基板をコンパクトな本体に統合した一体型ユニットです。

DC 24 Vの電源を接続するだけで、追加の周辺制御機器を使用せずに、正圧または真空圧を生成できます。

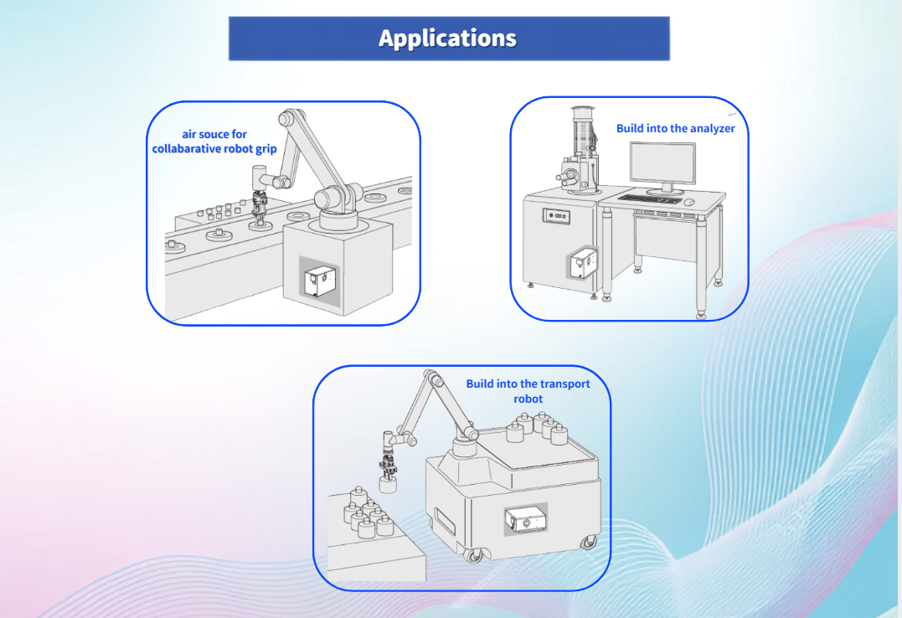

Q：SMPは、どのようなロボットやシステムに適していますか？
A：以下のような用途に適しています。

• ロボットハンドへのエア供給
• 真空パッドによるワークの吸着・搬送
• 自律走行搬送ロボット（AMR）への搭載
• 協働ロボットの先端ハンドモジュール
• 静音性と省スペース性が求められる卓上実験用の圧力源

Q：吸込フィルターや調圧弁などを追加で設置する必要がありますか？
A：製品の信頼性を保ち、長期間使用するため、構成に応じたエア処理機器の設置を推奨します。正圧仕様では、必要に応じて水分を除去するセパレータや、圧力を調整するレギュレータなどを設置してください。負圧仕様では、配管内への塵埃や異物の吸引を防ぐため、真空フィルターを設置してください。

SmartMini Compressor（SMP）にご興味をお持ちの方へ

ロボットハンド、真空パッド、AMRなどに使用できる、省スペース・低騒音で設置しやすいコンパクトなエア供給源をお探しではありませんか。

詳しい製品情報については、本記事に添付されているPDFカタログをダウンロードしていただくか、ページ下部のお問い合わせフォームより、KOGANEI (THAILAND) CO., LTD.までお気軽にお問い合わせください。
