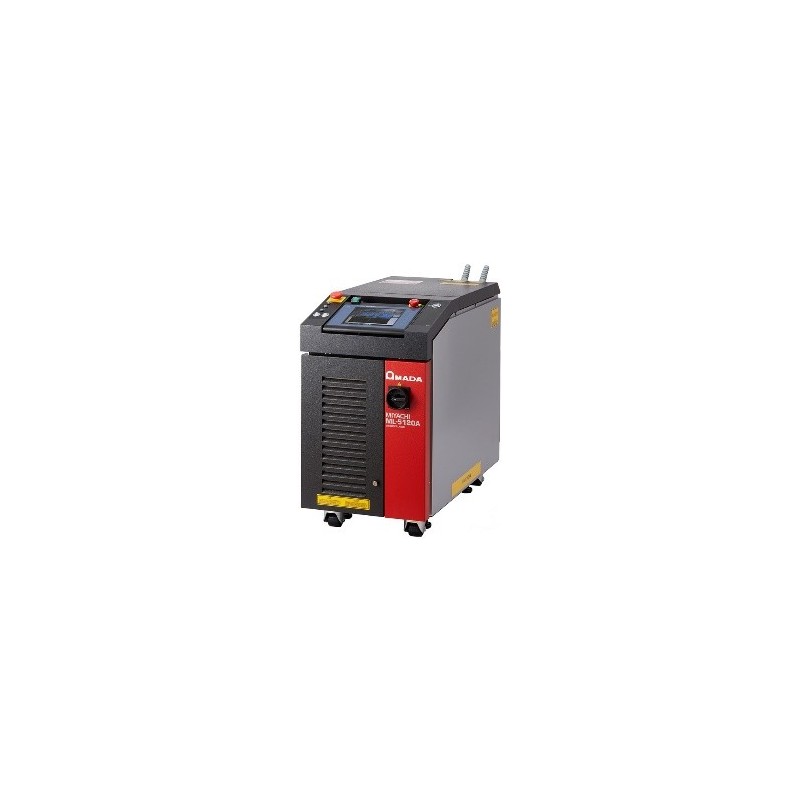

ダイレクトダイオードレーザー溶接機ML-5120A｜樹脂溶着やはんだ付けを低コスト高品質で実現
Key Takeaways
• レーザーダイオードの光を直接加工に使用し省エネを実現。
• Active Heat Control® により加工端の発熱量を基準に出力制御
• 高品質な樹脂溶接およびレーザーはんだ付けに最適
• 狭小部や局所加熱が必要な工程に対応
• 分岐光学系対応により設備効率を向上
• Power Monitor を標準搭載
________________________________________
ダイレクトダイオードレーザー溶接機
本装置は、YAG や YVO4などのレーザー結晶を介さず、レーザーダイオードの光を直接加工に使用するシステムにより、電力から光への変換効率が高く省エネです。本装置はアクティブヒートコントロールシステムに対応しており、精密な入熱制御が求められる樹脂溶接およびレーザーはんだ付けに対応します。
Product / Technology Mechanism
• 中核技術は Active Heat Control® です。
• 加工端で発生する実際の熱量を基準にレーザー出力を制御します。
• 専用光学系が熱を検出し、リアルタイムでフィードバックします。
• 設定された熱量に応じて出力を自動調整し、安定した加工を実現します。
Differentiator / Why it Matters
• 従来方式は装置内部の出力値を基準に制御します。
• ワーク基準制御により、材料の熱挙動に即した最適な制御が可能です。
• 溶接に限らず、入熱管理が重要な工程に適しています。
• 焼入れや焼なましなどの精密加熱工程にも対応します。
Application Capability
• レーザー樹脂溶接
• 接着剤を使用せず、リサイクル性向上と環境負荷低減に貢献します。
• ML-5120A に搭載されたダイレクトダイオードレーザーは低融点樹脂にも適しています。Active Heat Control® により、焦げのない均一な溶接品質を実現します。
レーザーはんだ付け
• 最小フォーカス径 φ0.2 mm に対応。
• 狭小部や全体加熱ができない部品に適しています。
• 鉛フリーはんだに対応します。
System Flexibility
• 2 系統同時分岐の光学システムに対応。
• 1 台で 2 点同時照射および 2 ライン運用が可能です。
• 設備稼働率の向上に貢献します。
• Active Heat Control® は単一光学系でのみ動作します。
• 分岐時は片側のみ制御が有効です。
Control & Monitoring
• Power Monitor を標準搭載。
• レーザー出力を高精度で監視可能です。
• 工程品質管理と長期安定稼働を支援します。
📘 Summary
AMADA のダイレクトダイオードレーザー溶接機は、Active Heat Control® による高精度な熱制御を特長とし、樹脂溶接およびレーザーはんだ付けの高品質化を実現します。柔軟な光学構成と出力監視により、精密で安定した生産工程に適しています。
________________________________________
❓ FAQ
Q1: ダイレクトダイオードレーザーと YAG レーザーの違いは何ですか
A1: レーザー結晶を介さず直接ダイオード光を使用する点です。
Q2: Active Heat Control® は何を制御しますか
A2: 加工端の実熱量に基づきレーザー出力を制御します。
Q3: どのような用途に適していますか
A3: 高品質な樹脂溶接およびレーザーはんだ付けです。
📚 Glossary (Key Terms)
• ダイレクトダイオードレーザー：レーザー結晶を使用しないダイオードレーザー
• Active Heat Control®：ワーク実温度基準のレーザー出力制御
• Power Monitor：品質管理のための出力監視システム
📖 Reference
Micro Welding Machine / Direct Diode Laser Welding Machine – Product Overview
AMADA CO., LTD. (N/A)
🔗 Cluster Internal Link
• Basic Knowledge:
• Advance Knowledge:
🔒 Trust
本内容は AMADA の 末廣一貴様 により技術的に確認されています。
#レーザー溶接 #ダイレクトダイオードレーザー #樹脂溶接 #レーザーはんだ付け #製造業 #産業用レーザー #AMADA #マイクロ溶接
📆 Updated: 2026-02-09
