อุปกรณ์ขนย้ายแบบไร้สัมผัส NCT (Non-contact Transfer Components) ／รองรับกระจก・เวเฟอร์・ฟิล์ม และชิ้นงานผิวไม่เรียบ／ช่วยรักษาพื้นผิวชิ้นงาน ลดรอยจากการจับยึด

ชิ้นงานอย่างกระจก แผ่นเวเฟอร์ ฟิล์ม หรือวัสดุที่มีพื้นผิวละเอียดอ่อน อาจเกิดรอยหรือความเสียหายได้หากใช้วิธีจับยึดที่สัมผัสกับผิวงานโดยตรง KOGANEI (THAILAND) CO., LTD. นำเสนอ อุปกรณ์ขนย้ายแบบไร้สัมผัส NCT (Non-contact Transfer Components) สำหรับช่วยยกและขนย้ายชิ้นงานโดยไม่ให้ผิวหน้าของอุปกรณ์สัมผัสกับพื้นผิวหลักของชิ้นงาน

NCT ใช้กระแสลมสร้างแรงดูดพร้อมชั้นอากาศระหว่างตัวอุปกรณ์กับชิ้นงาน จึงช่วยลดโอกาสเกิดรอยสัมผัสจากการจับยึด และยังรองรับชิ้นงานที่มีรูพรุน พื้นผิวขรุขระ หรือนูนเว้าได้ เหมาะสำหรับระบบขนย้ายในสายการผลิต งานประกอบ งานบรรจุ และเครื่องจักรที่ต้องดูแลพื้นผิวชิ้นงานเป็นพิเศษ

สารบัญ

• จุดเด่นของอุปกรณ์ขนย้ายแบบไร้สัมผัส NCT
• NCT ทำงานอย่างไรโดยไม่สัมผัสพื้นผิวชิ้นงาน
• รองรับชิ้นงานและกระบวนการผลิตแบบใดบ้าง
• เลือก NCT20・NCT30・NCT40・NCT60 ให้เหมาะกับงาน
• ตัวเลือกเซนเซอร์และข้อควรพิจารณาในการติดตั้ง
• คำถามที่พบบ่อย (FAQ)

จุดเด่นของอุปกรณ์ขนย้ายแบบไร้สัมผัส NCT

NCT เหมาะกับงานที่ต้องลดการสัมผัสผิวชิ้นงาน พร้อมรองรับวัสดุและรูปทรงที่หลากหลาย

• ลดรอยจากการจับยึด: ผิวหน้าของอุปกรณ์ไม่กดสัมผัสพื้นผิวหลักของชิ้นงานขณะยก
• รองรับผิวหลายลักษณะ: ใช้กับชิ้นงานพรุน ขรุขระ รวมถึงพื้นผิวนูนหรือเว้าได้
• ช่วยรักษาความสะอาด: ไม่ดูดฝุ่นรอบข้างเข้าสู่บริเวณยกชิ้นงานเหมือนการดูดอากาศเข้าทั่วไป
• มีแรงยกหลายระดับ: เลือกได้ตั้งแต่ NCT20 ถึง NCT60 ตามขนาดและน้ำหนักชิ้นงาน
• ดูแลรักษาไม่ซับซ้อน: โครงสร้างการทำงานไม่ต้องใช้แผ่นดูดสัมผัสพื้นผิวชิ้นงานโดยตรง

จุดเด่นสำคัญจึงไม่ได้มีเพียงเรื่อง “ไม่เกิดรอย” แต่ยังช่วยเพิ่มทางเลือกสำหรับชิ้นงานที่วิธีจับยึดด้วยแผ่นดูดทั่วไปอาจทำได้ยาก เช่น วัสดุพรุนหรือพื้นผิวที่ไม่เรียบสม่ำเสมอ

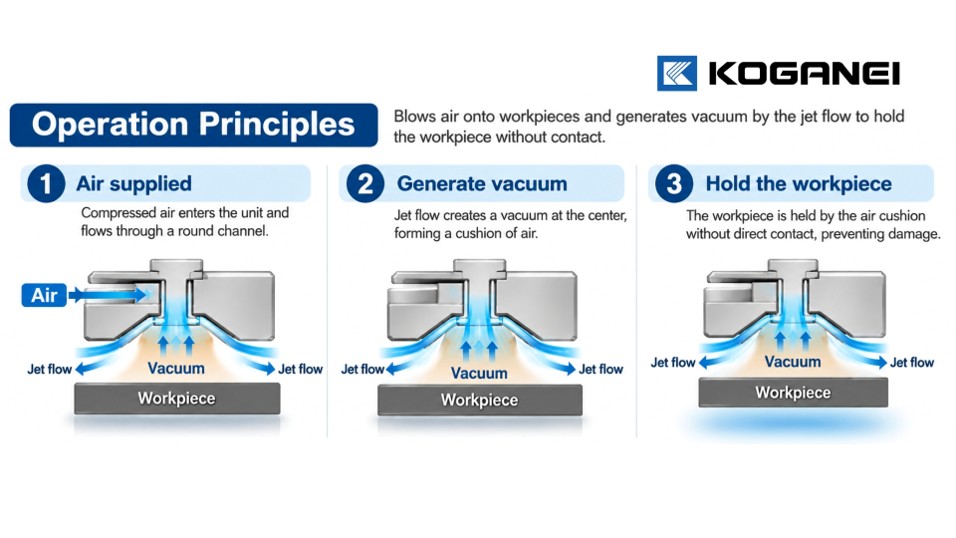

NCT ทำงานอย่างไรโดยไม่สัมผัสพื้นผิวชิ้นงาน

NCT ใช้ลมสร้างทั้งแรงดูดและชั้นอากาศ เพื่อรักษาระยะระหว่างตัวอุปกรณ์กับพื้นผิวหลักของชิ้นงาน

• จ่ายลมเข้าสู่ตัวอุปกรณ์: กระแสลมเคลื่อนผ่านช่องทางรอบตัว NCT ด้วยรูปแบบที่กำหนด
• สร้างแรงดูดบริเวณกลาง: ความแตกต่างของแรงดันช่วยยกชิ้นงานเข้าหาตัวอุปกรณ์
• สร้างชั้นอากาศคั่นกลาง: ลมช่วยผลักชิ้นงานเมื่อเข้าใกล้มากเกินไป
• รักษาระยะระหว่างพื้นผิว: แรงดูดและแรงจากชั้นอากาศทำงานร่วมกันขณะยกชิ้นงาน
• ลดการสัมผัสด้านหน้า: เหมาะกับพื้นผิวที่ไม่ต้องการรอยกดหรือรอยจากอุปกรณ์จับยึด

คำว่า “ไร้สัมผัส” ในที่นี้หมายถึงการไม่ให้พื้นผิวหลักด้านหน้าของ NCT สัมผัสกับผิวงานขณะยก อย่างไรก็ตาม ชิ้นงานยังสามารถเคลื่อนในแนวราบได้ จึงจำเป็นต้องมีไกด์หรือโครงสร้างช่วยควบคุมตำแหน่ง และอาจมีการสัมผัสบริเวณด้านข้างของชิ้นงาน

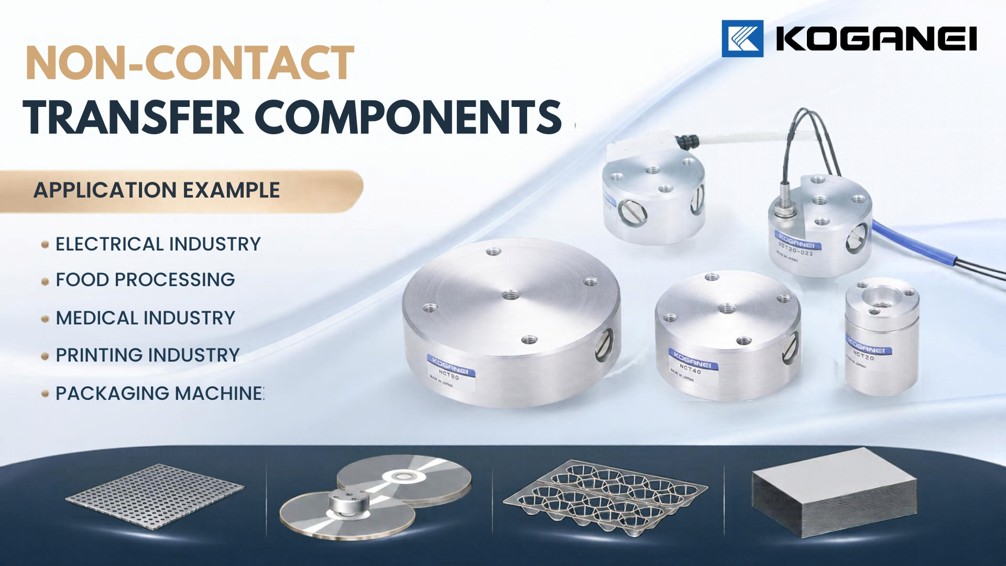

รองรับชิ้นงานและกระบวนการผลิตแบบใดบ้าง

NCT สามารถใช้กับชิ้นงานหลายประเภท โดยเฉพาะงานที่ต้องดูแลพื้นผิวหรือมีรูปทรงที่จับยึดได้ยาก

• กระจกและแผ่นเวเฟอร์: ช่วยลดการสัมผัสบริเวณพื้นผิวที่ต้องการรักษาสภาพ
• กระดาษและฟิล์ม: รองรับวัสดุบางที่ไม่ต้องการรอยจากการกดจับ
• แผงวงจร: ใช้เป็นอีกทางเลือกสำหรับกระบวนการขนย้ายภายในเครื่องจักร
• ชิ้นงานผิวไม่เรียบ: รองรับวัสดุที่มีรูพรุน ผิวขรุขระ รวมถึงพื้นผิวนูนหรือเว้า
• ชิ้นงานอื่นหลายประเภท: เช่น CD, DVD, ผ้า ฟองน้ำ และบรรจุภัณฑ์บางชนิด

ตัวอย่างอุตสาหกรรมที่สามารถนำไปประยุกต์ใช้ได้ ได้แก่ อุตสาหกรรมไฟฟ้า เซมิคอนดักเตอร์ อาหาร การพิมพ์ การแพทย์ และอุตสาหกรรมจอแสดงผล

ด้านกระบวนการ NCT สามารถนำไปใช้ร่วมกับเครื่องจักรผลิต ระบบขนย้าย เครื่องบรรจุ และเครื่องประกอบ โดยเลือกรูปแบบการติดตั้งให้เหมาะกับชิ้นงานและการเคลื่อนที่ของระบบ

เลือก NCT20・NCT30・NCT40・NCT60 ให้เหมาะกับงาน

NCT มี 4 ขนาด พร้อมแรงยกแตกต่างกัน เพื่อให้เลือกตามชิ้นงานและเงื่อนไขของระบบ

• NCT20: ขนาดเล็กที่สุด เหมาะกับจุดติดตั้งที่ต้องการความกะทัดรัด
• NCT30: เพิ่มแรงยกขึ้น พร้อมรองรับตัวเลือกเซนเซอร์ได้มากกว่า NCT20
• NCT40: ให้แรงยก 2.0 N สำหรับงานที่ต้องการแรงยกเพิ่มขึ้น
• NCT60: ให้แรงยกสูงสุดในกลุ่มที่ 6.0 N สำหรับชิ้นงานที่ต้องการแรงมากขึ้น
• ควรทดสอบกับชิ้นงานจริง: แรงยกเปลี่ยนแปลงตามแรงดันและสภาพของชิ้นงาน

ค่าแรงยกในตารางอ้างอิงเงื่อนไขจ่ายลม 0.5 MPa โดย NCT20/NCT30 ใช้ท่อ φ4 × φ2.5 ความยาว 1,000 มม. และ NCT40/NCT60 ใช้ท่อ φ6 × φ4 ความยาว 1,000 มม.

※หากต้องการตรวจสอบกราฟแรงยก ขนาดติดตั้ง หรือรายละเอียดของแต่ละรุ่น สามารถดาวน์โหลด PDF ที่แนบกับบทความ หรือกรอกแบบฟอร์มเพื่อสอบถาม KOGANEI (THAILAND)

ตัวเลือกเซนเซอร์และข้อควรพิจารณาในการติดตั้ง

NCT สามารถเลือกอุปกรณ์เสริมสำหรับตรวจสอบชิ้นงานและปรับรูปแบบให้เหมาะกับระบบได้

• เลือกบัมเปอร์ได้: มีวัสดุ NBR และซิลิโคนสำหรับรูปแบบที่ต้องการอุปกรณ์เสริมบริเวณตัว NCT
• เพิ่มเซนเซอร์แรงดันได้: รองรับ NCT20, NCT30, NCT40 และ NCT60
• เลือกเซนเซอร์ตรวจจับชิ้นงานได้: รองรับ NCT30, NCT40 และ NCT60
• ต้องมีไกด์ช่วยประคอง: ป้องกันชิ้นงานเลื่อนในแนวราบระหว่างการขนย้าย
• ควรใช้ลมสะอาด: ติดตั้งตัวกรองลมระดับ 0.01 μm ใกล้กับวาล์ว

หากติดตั้ง NCT หลายตัวพร้อมกัน ควรเว้นระยะไม่ให้กระแสลมของแต่ละตัวรบกวนกัน และควรติดตั้งให้อยู่ในระดับเดียวกัน เพื่อช่วยรักษาการยกชิ้นงานให้สม่ำเสมอ

สำหรับเซนเซอร์แรงดันจะให้สัญญาณออกแบบแอนะล็อก ส่วนเซนเซอร์ตรวจจับด้วยแสงต้องใช้อุปกรณ์ขยายสัญญาณเพิ่มเติม ทั้งนี้ตัวเลือกบัมเปอร์และเซนเซอร์มีผลต่อรูปทรงตัวผลิตภัณฑ์ จึงต้องเลือกรายการให้เรียบร้อยก่อนสั่งซื้อ

※รายละเอียดการเลือกรหัสเซนเซอร์ ตัวควบคุม และขนาดติดตั้งสามารถตรวจสอบเพิ่มเติมได้จาก PDF ของ NCT Series

คำถามที่พบบ่อย (FAQ)

Q : NCT ไม่สัมผัสชิ้นงานเลยทุกส่วนหรือไม่?
A : NCT ออกแบบให้พื้นผิวหลักของตัวอุปกรณ์ไม่สัมผัสกับผิวหน้าของชิ้นงานขณะยก แต่จำเป็นต้องมีไกด์ช่วยป้องกันการเคลื่อนในแนวราบ จึงอาจเกิดการสัมผัสบริเวณด้านข้างของชิ้นงานตามรูปแบบการติดตั้ง

Q : NCT ใช้กับชิ้นงานที่มีรูพรุนหรือพื้นผิวไม่เรียบได้หรือไม่?
A : ได้ NCT รองรับชิ้นงานพรุน รวมถึงพื้นผิวที่ค่อนข้างขรุขระ นูน หรือเว้า จึงเป็นอีกทางเลือกสำหรับงานที่การดูดจับด้วยวิธีทั่วไปทำได้ยาก

Q : NCT20, NCT30, NCT40 และ NCT60 ต่างกันอย่างไร?
A : จุดต่างสำคัญคือขนาดและแรงยก โดยมีแรงยก 0.9, 1.3, 2.0 และ 6.0 N ตามลำดับ ควรเลือกร่วมกับน้ำหนัก รูปร่าง พื้นผิว และเงื่อนไขการเคลื่อนที่ของชิ้นงาน

Q : สามารถเพิ่มเซนเซอร์หลังจากซื้อ NCT แล้วได้หรือไม่?
A : ควรกำหนดตัวเลือกก่อนสั่งซื้อ เนื่องจากการเลือกบัมเปอร์และเซนเซอร์มีผลต่อรูปทรงของตัวอุปกรณ์ จึงไม่สามารถเพิ่มหรือเปลี่ยนตัวเลือกเหล่านี้หลังสั่งซื้อเสร็จแล้วได้

สนใจอุปกรณ์ขนย้ายแบบไร้สัมผัส NCT?

หากต้องการขนย้ายกระจก เวเฟอร์ ฟิล์ม หรือชิ้นงานที่มีพื้นผิวละเอียดอ่อนและไม่ต้องการรอยจากการจับยึด NCT Series มีให้เลือกตั้งแต่ NCT20 ถึง NCT60 พร้อมตัวเลือกบัมเปอร์และเซนเซอร์สำหรับปรับให้เหมาะกับระบบ สามารถดาวน์โหลด PDF ที่แนบกับบทความนี้ หรือกรอกแบบฟอร์มด้านล่างเพื่อสอบถามข้อมูลเพิ่มเติมจาก KOGANEI (THAILAND) CO., LTD.
