【DTY-ELK01F】除電ブロー（吹出タイプイオナイザ・微小流量）／ 使用圧力範囲 0.01〜0.3 MPa ／ 微小ワークのピンポイント除電に最適

KOGANEI (THAILAND) CO., LTD.は、タイ国内において、微小ワークの精密な除電（に適した吹出タイプイオナイザ「DTY-ELK01F」を提供しています。

本製品は、過度なエアブロー圧による軽量・微小ワークの吹き飛ばしや位置ずれを防ぎ、生産ラインにおけるピンポイントな除電・除塵作業を確実にサポートします。

DTY-ELK01Fは、微小ワークや軽量部品をやさしく、確実に除電するために開発された微小流量設計です。本体のコンパクト化により、限られたスペースにも容易に設置でき、装置設計の自由度を大幅に向上させます。

目次

• DTY-ELK01F 吹出タイプイオナイザの主な特長
• 高いクリーン環境が求められる現場への対応
• 仕様・動作性能データ
• LEDインジケータによる稼働状況の可視化
• よくあるご質問（FAQ）

DTY-ELK01F 吹出タイプイオナイザの主な特長

DTY-ELK01Fは、極小パーツやデリケートな電子部品の静電気対策に適したモデルです。
位置制御や位置ずれの防止が重要となる自動化プロセスにおける課題の解決に貢献します。

• 微小流量のエアブローにより、軽量ワークの吹き飛ばしを防止
  必要最小限のエアブロー量を供給することで、静電気除去性能を損なうことなく、軽量ワークの位置ずれや飛散のリスクを防ぎます。


• 安定した高品質な除電性能を実現
  高周波AC方式）を採用しています。
  約2 kVp-pの高周波電圧により、安定した均一なイオンを連続的に生成し、優れたイオンバランスを維持します。


• 省スペース設置を可能にするコンパクト設計
  従来機種と比較して、本体容積を約40％削減しています。
  コンパクトな筐体設計に加え、取り付け用のねじ穴を本体に直接設けているため、狭いスペースや装置内部にも直接固定できます。

高いクリーン環境が求められる現場への対応

微細な塵埃やコンタミネーションの混入を避ける必要があるクリーンルーム環境向けに、特殊仕様モデルを用意しています。

• 低発塵タイプ「DTY-ELK01F-L」：クリーン環境向けに開発された本モデルは、発塵量を抑えた低発塵仕様です。
  発塵量を50個以下に管理しており、半導体、電子部品、光学機器などの精密製造プロセスに適しています。

※詳細な情報が必要な場合は、本記事に添付されているPDFをダウンロードいただくか、下部のフォームよりお問い合わせください。

仕様・動作性能データ

標準的なテスト条件における「DTY-ELK01F」の基本仕様は、以下のとおりです。

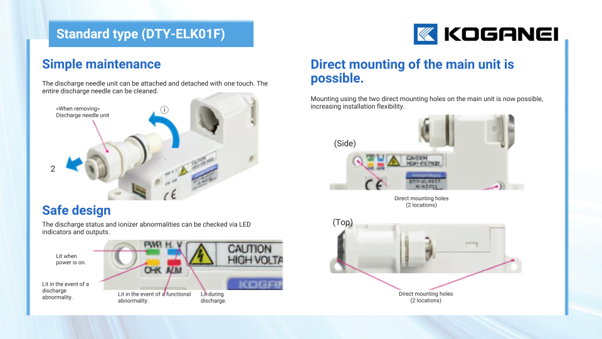

LEDインジケータによる稼働状況の可視化

本体には4種類のLED表示灯を搭載しており、イオナイザの動作状態を視覚的にすばやく確認できます。

• PWR LED（緑色）： 電源供給時に点灯します。
• H.V LED（青色）： 正常に放電し、イオンが出力されているときに点灯します。
• CHK LED（黄色）： 放電異常を検知したときに点灯します。このとき、H.V LEDは自動的に消灯します。
• ALM LED（赤色）： システム全体に機能異常やトラブルが発生したときに点灯します。このとき、H.V LEDは消灯します。

よくあるご質問（FAQ）

Q：DTY-ELK01Fを0.3 MPaを超えるエア圧力で使用できますか？
A：製品の除電性能を最大限に発揮し、安全かつ長期間ご使用いただくため、仕様で定められた0.01～0.3 MPaのエア圧力範囲内でご使用ください。

Q：どのようなワークに適していますか？
A：電子部品や各種樹脂部品などの極小パーツや、非常に軽量なワークのピンポイント除電に適しています。

過度なブロー圧によるワークの位置ずれを防ぎたい工程で、特に効果を発揮します。

Q：黄色のCHK LEDが点灯した場合、どのように対応すればよいですか？
A：CHK LEDの点灯は、放電不良など、放電部に異常が発生していることを示しています。以下の手順で点検・清掃を行ってください。

1. エアと電源の供給手順を確認する： 必ずエアを供給した後に電源を投入してください。エアが流れていない状態で通電すると、内部のオゾン濃度が上昇し、放電針や筐体の劣化、機能低下の原因となります。


2. 電極針を清掃する： 本製品は、放電針ユニットをワンタッチで取り外すことができます。放電針に汚れや異物が付着している場合は、やさしく清掃し、付着物を取り除いてください。定期的な清掃は、動作の安定性を高めるうえで有効です。

吹出タイプイオナイザ「DTY-ELK01F」にご興味をお持ちの方へ

微小ワークの吹き飛ばし防止や静電気対策、ピンポイント除電、クリーンルーム環境における除電品質の向上をご検討の場合は、本記事に添付されているPDFカタログをダウンロードしていただくか、ページ下部のお問い合わせフォームより、KOGANEI (THAILAND) CO., LTD.までお気軽にお問い合わせください。
